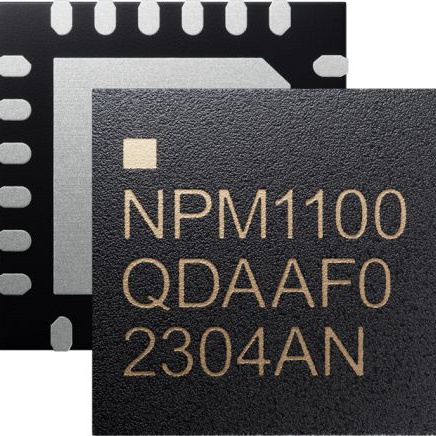

NORDIC SEMICONDUCTOR  NPM1100-QDAB-R7

NPM1100-QDAB-R7概述

    产品概述:nPM1100电源管理集成电路(PMIC)

    产品简介


    nPM1100 是一款集成型锂离子/聚合物电池充电器的电源管理集成电路(PMIC),采用紧凑型2.1x2.1毫米WLCSP封装。其内部集成了高效率降压调节器,具备可配置双模输出功能。这款超紧凑的PMIC专为空间受限的应用而设计,特别适合配备小容量锂离子或锂聚合物电池的设备。它兼容所有nRF52和nRF53系列系统级芯片(SoCs),通过USB接口能够以最高400毫安的速度充电,并能为外部组件提供最高150毫安的受控电压电流。

    技术参数


    - 输入电压范围: 4.1V至6.7V(正常操作)
    - 过电压保护: 20V
    - 反向电流保护
    - 系统电压输出: 3.0V至5.5V
    - USB兼容电流限制: 100mA和500mA
    - 充电电流范围: 20mA至400mA
    - 典型静态电流: 800nA
    - 运输模式静态电流: 460nA
    - 系统效率: 高达92%
    - 封装尺寸: 2.1x2.1毫米WLCSP
    - 低侧LED驱动器电流: 5mA

    产品特点和优势


    1. 高效性: nPM1100具备极高的充电效率,可以延长电池寿命或者允许使用更小、成本更低的电池。
    2. 紧凑设计: 该芯片仅需五颗无源元件即可运行,非常适合空间有限的设计。
    3. 无需软件控制: 支持自动USB端口检测,简化开发过程。
    4. 适应性强: 自动选择滞回模式和脉宽调制(PWM)模式转换,适合多种工作条件。
    5. 多功能: 支持软启动、LED状态指示灯和自动充电终止功能,增强应用的灵活性。

    应用案例和使用建议


    nPM1100适用于多种穿戴式设备、健康/健身传感器和监视器、先进计算机外设和互动娱乐设备。这些应用通常需要小巧高效的电源管理方案。使用建议如下:
    1. 设计指南: 在进行电路板设计时,确保遵循手册中提供的参考电路配置,特别是在输入电压和电流限制方面。
    2. 功耗管理: 利用“Ship Mode”以延长产品存储期间的电池寿命。
    3. 热保护: 当电池温度过高时,芯片会自动降低功率输出,确保安全使用。

    兼容性和支持


    nPM1100完全兼容nRF52和nRF53系列SoCs,提供了广泛的互操作性。制造商提供了详尽的技术文档和客户支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - Q: 如何进入和退出Ship Mode?
    - A: 要进入Ship Mode,必须设置SHPACT为高电平一段时间。要退出,可以连接USB端口或将SHPHLD拉低一定时间。

    - Q: 充电器如何处理过热情况?
    - A: 充电器具有内置的热关断机制,当芯片温度超过预设值时,会自动减少充电电流以避免过热。

    总结和推荐


    nPM1100是一款高度集成且功能丰富的电源管理集成电路,特别适合用于对体积和功耗有严格要求的应用场景。其强大的兼容性、易于使用的特性和卓越的性能使其成为众多电子设备的理想选择。强烈推荐在各类小型电子产品设计中采用nPM1100作为电源管理系统的核心部件。

NPM1100-QDAB-R7参数

参数
包装方式 卷带包装

NPM1100-QDAB-R7厂商介绍

Nordic Semiconductor是一家挪威的半导体公司,专注于为物联网(IoT)和无线连接市场提供低功耗、高性能的无线系统芯片(SoCs)和相关软件解决方案。公司成立于1983年,总部位于奥斯陆。

Nordic Semiconductor的主营产品主要分为以下几类:
1. 低功耗蓝牙(Bluetooth Low Energy, BLE)SoCs:适用于可穿戴设备、智能家居、医疗健康等领域。
2. 2.4 GHz无线SoCs:适用于无线音频、遥控器、无线传感器等应用。
3. ANT+和ANT协议SoCs:主要用于运动和健身追踪设备。
4. Thread和Zigbee协议SoCs:适用于智能照明、智能建筑等物联网应用。
5. 蜂窝物联网(LTE-M/NB-IoT)SoCs:适用于需要远程通信能力的物联网设备。

Nordic Semiconductor的优势在于:
1. 低功耗技术:其SoCs在业界以低功耗著称,有助于延长电池寿命。
2. 强大的开发工具和软件支持:提供全面的软件开发工具包(SDKs)和开发板,简化开发过程。
3. 灵活性和可扩展性:产品线覆盖多种无线协议,满足不同应用需求。
4. 快速上市:Nordic Semiconductor的产品和解决方案有助于客户快速将产品推向市场。

NPM1100-QDAB-R7数据手册

厂牌 PDF简要描述 下载
NORDIC SEMICONDUCTOR NORDIC SEMICONDUCTOR NPM1100-QDAB-R7 NPM1100-QDAB-R7数据手册

NPM1100-QDAB-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.6202 ¥ 22.1406
10+ $ 2.2429 ¥ 18.9523
50+ $ 2.0404 ¥ 17.2415
100+ $ 1.8065 ¥ 15.2653
250+ $ 1.7431 ¥ 14.729
500+ $ 1.404 ¥ 11.8638
1000+ $ 1.2503 ¥ 10.5651
2500+ $ 1.1589 ¥ 9.7929
库存: 1275
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 22.14
