首页  >  产品百科  >  UB16KKG015D

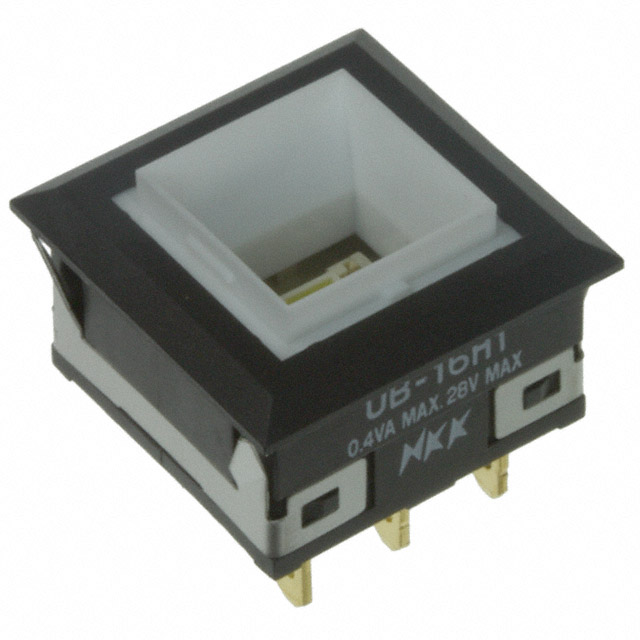

UB16KKG015D

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: NKK Switches 琥珀色按钮开关, 印刷电路板安装, 开-开操作, 带指示灯, 单刀双掷
供应商型号: UB16KKG015D-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 按钮开关 UB16KKG015D

UB16KKG015D概述


    产品简介


    Series UB低轮廓按钮开关是专为紧凑型应用设计的电子元器件。该系列产品提供多种安装方式(如PCB焊接和插入式安装),并具有单极和双极两种型号,以适应不同的电路需求。其主要功能包括提供高可靠性、快速响应的开关动作,适用于各种需要精确控制的应用场景。产品广泛应用于工业自动化、医疗设备、通信设备、消费电子产品等领域。

    技术参数


    - 电气容量(电阻负载):银触点:5A @ 125/250V AC 或 5A @ 30V DC;逻辑电平:金触点:0.4VA最大 @ 28V AC/DC(适用范围:0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 其他评级:
    - 接触电阻:银触点:50毫欧姆最大;金触点:100毫欧姆最大
    - 绝缘电阻:500V DC时最小200兆欧姆
    - 耐压强度:触点间最小1000V AC,1分钟;触点与外壳间最小1500V AC,1分钟
    - 机械寿命:瞬时动作最小1,000,000次操作;切换动作最小200,000次操作
    - 电气寿命:银触点最小10,000次操作;银触点带3A@125V AC电阻负载最小200,000次操作;金触点最小200,000次操作
    - 额定操作力:单极:方形和矩形均为1.9N;双极:方形为2.55N,矩形为3.1N
    - 接触时间:先断后合
    - 行程:预行程0.067英寸(1.7毫米),过行程0.024英寸(0.6毫米),总行程0.091英寸(2.3毫米)

    产品特点和优势


    Series UB低轮廓按钮开关的独特之处在于其敏感的操作反馈和快速的开关动作。采用速动接触机制,这种开关能够限制电弧并延长使用寿命。另外,独立于切换机制的锁紧机构提供了明显的电路状态指示,增加了操作的便利性和可靠性。此外,该开关具备IP等级,可以有效防尘防水,适用于各种恶劣环境。

    应用案例和使用建议


    该系列开关常用于工业控制面板,例如机器人的紧急停止按钮,或是控制系统的指示灯。对于用户来说,在组装和使用这些开关时需要注意保持清洁,防止污染物进入。安装时可考虑采用适当的密封措施以增强防护效果。例如,在机器人控制器上,该开关可以作为安全关断装置,通过锁定机构提供清晰的状态指示。

    兼容性和支持


    这些按钮开关支持PCB焊接和插入式安装,因此易于集成到各种电子设备中。制造商提供了详细的文档和标准认证,如UL和CSA认证,确保其产品符合国际安全标准。如果需要进一步的支持,用户可以联系制造商获取相关的技术支持和售后服务。

    常见问题与解决方案


    - 问题:开关在使用过程中频繁跳闸。
    - 解决办法:检查电路负载是否超出了开关的电气规格,如电流或电压超出范围。如发现超标,请更换合适的开关型号。
    - 问题:开关操作时声音异常。
    - 解决办法:可能是由于装配不当导致的,重新检查并正确安装可能解决问题。同时也要注意是否存在外部干扰影响开关的正常操作。
    - 问题:开关无法点亮指示灯。
    - 解决办法:检查是否有正确的电源连接,且是否已正确安装了LED灯座和相应的电阻。如必要,参考手册计算所需的电阻值以确保正常工作。

    总结和推荐


    总体而言,Series UB低轮廓按钮开关是一款高性能、多功能的产品,特别适合于需要高可靠性和紧凑安装空间的应用场合。其独特的设计特点和广泛的电气参数使其成为众多行业设备的理想选择。推荐用户根据具体应用需求选择合适的型号和配置,以充分发挥其优势。

UB16KKG015D参数

参数
最大直流触点电压 28V
指示颜色 琥珀色
机械寿命 200000Cycles
开关配置 SPDT
电流额定值 -
执行器类型 帽盖
面板开孔尺寸 方形-16.20x16.20
最大交流触点电压 28V
电气寿命 200000Cycles
开关功能 On-On
通用封装 SPDT
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

UB16KKG015D厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB16KKG015D数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB16KKG015D UB16KKG015D数据手册

UB16KKG015D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.768 ¥ 123.5897
10+ $ 12.7473 ¥ 106.6788
50+ $ 11.4953 ¥ 96.2015
100+ $ 10.9935 ¥ 92.0021
250+ $ 10.3622 ¥ 86.7185
500+ $ 9.9079 ¥ 82.9163
1000+ $ 9.4725 ¥ 79.2729
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 123.58
