UB25SKW035D

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Plunger,Without Cap On-Mom DPDT 1000000Cycles 30V 125V 琥珀色 10000Cycles 5A 通孔安装
供应商型号: UB25SKW035D
供应商: 国内现货
标准整包数: 1

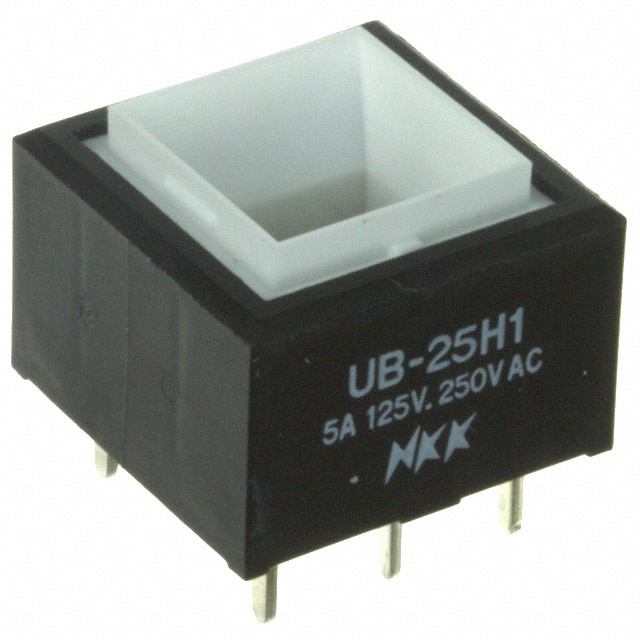

NKK SWITCHES 按钮开关 UB25SKW035D

UB25SKW035D概述


    产品简介


    Series UB低轮廓按钮是一款由NNK开关公司生产的高品质电子元器件。它主要用于需要精确操作和耐用性的场合,例如工业控制、仪表盘和自动化系统。该产品具有多种型号,适用于不同的电路需求和安装环境。

    技术参数


    电气规格
    - 电阻负载能力:银材质5A @ 125/250V交流或5A @ 30V直流;金材质0.4VA最大 @ 28V交流/直流(适用范围:0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 接触电阻:银材质≤50毫欧姆;金材质≤100毫欧姆
    - 绝缘电阻:≥200兆欧姆 @ 500V直流
    - 介电强度:接触之间≥1,000V交流 ≥1分钟;接触与外壳之间≥1,500V交流 ≥1分钟
    机械和使用寿命
    - 机械寿命:瞬时动作≥1,000,000次;互锁动作≥200,000次
    - 电气寿命:银材质≥10,000次;银材质带电阻负载3A @ 125V交流≥100,000次;金材质≥200,000次
    其他规格
    - 操作力:单极:正方形和矩形均为1.9牛顿;双极:正方形2.55牛顿,矩形3.1牛顿
    - 行程:预行程1.7毫米;超行程0.6毫米;总行程2.3毫米
    - 工作温度范围:带灯为–25°C至+50°C;不带灯为–20°C至+70°C
    - 环境湿度:90%至95%相对湿度96小时 @ 40°C

    产品特点和优势


    Series UB低轮廓按钮采用高灵敏度的快接快断接触机制,提供可靠的机械反馈和长寿命的电气性能。此外,它还具备独特的互锁机制,提供了视觉和触觉的电路状态指示。特别设计的电镀终端环氧密封,有效防止外部污染物侵入,确保长期可靠性。这些特性使得Series UB成为严苛工业环境下的理想选择。

    应用案例和使用建议


    Series UB低轮廓按钮广泛应用于需要紧凑安装和可靠操作的工业控制系统中。例如,在自动化流水线上作为控制面板上的紧急停止按钮,或者在汽车仪表盘上作为指示灯按钮。对于这些应用,建议在安装前检查环境条件是否符合产品的技术参数要求,以确保最佳性能。

    兼容性和支持


    Series UB低轮廓按钮与其他标准电气设备兼容。供应商提供详细的安装指南和支持文档,确保客户能够顺利安装和使用该产品。此外,NNK开关公司还提供认证服务,包括UL、CSA等国际标准认证,增加了产品的可信度和市场接受度。

    常见问题与解决方案


    1. Q: 为什么我的开关不能正常工作?
    - A: 首先检查是否安装正确,并确认操作力和环境条件符合技术参数要求。如问题仍未解决,可能需要检查是否有外部污染或损伤。
    2. Q: 开关的电气寿命是多少?
    - A: 根据材质不同,电气寿命有所不同。银材质的瞬时动作开关为10,000次,互锁动作开关为200,000次;金材质的互锁动作开关为200,000次。

    总结和推荐


    Series UB低轮廓按钮凭借其高可靠性、耐用性和适应性,在众多应用场景中表现出色。无论是紧凑空间安装还是复杂环境操作,它都能满足高性能的要求。因此,强烈推荐这一款卓越的电子元器件产品。

UB25SKW035D参数

参数
电流额定值 5A
开关功能 On-Mom
开关配置 DPDT
执行器类型 Plunger,Without Cap
机械寿命 1000000Cycles
最大交流触点电压 125V
最大直流触点电压 30V
电气寿命 10000Cycles
面板开孔尺寸 -
指示颜色 琥珀色
安装方式 通孔安装
零件状态 在售
包装方式 散装

UB25SKW035D厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB25SKW035D数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB25SKW035D UB25SKW035D数据手册

UB25SKW035D封装设计

查看详情并下载
Symbol
Footprint
3D Model
