UB26KKW01N-B

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Square Button On-On DPDT 方形-16.20x16.20 200000Cycles 30V 125V 10000Cycles 5A 卡入式安装,按扣安装,焊接安装,面板安装 17.8mm(长度)*8.6mm(高度)
供应商型号: TS-UB26KKW01N-B
供应商: 海外现货
标准整包数: 1

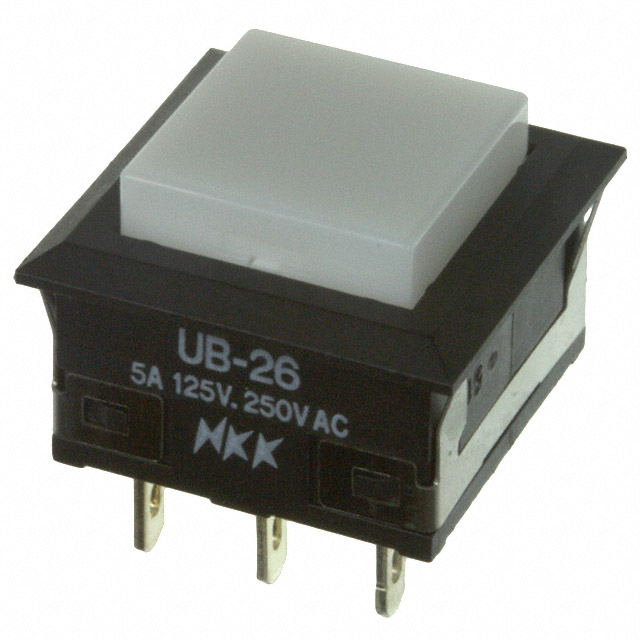

NKK SWITCHES 按钮开关 UB26KKW01N-B

UB26KKW01N-B概述


    产品简介


    产品类型:低轮廓按钮开关
    主要功能:本系列开关具有单极和双极设计,提供按压式操作,带有或不带有指示灯,支持矩形和方形安装。
    应用领域:广泛应用于工业控制、仪器仪表、医疗设备及各种需要高可靠性和紧凑设计的应用场景。

    技术参数


    - 电气能力:银触点5A@125/250V AC 或 5A@30V DC;金触点0.4VA最大值@28V AC/DC。
    - 其他额定值:
    - 触点电阻:银触点最大50毫欧姆;金触点最大100毫欧姆
    - 绝缘电阻:最小200兆欧姆@500V DC
    - 介电强度:触点间最小1000V AC持续1分钟;触点和外壳间最小1500V AC持续1分钟
    - 机械寿命:按压式至少100万次;交替动作至少20万次
    - 电气寿命:银触点至少10,000次;金触点至少200,000次
    - 额定操作力:单极:方形和矩形均为1.9牛顿;双极:方形2.55牛顿,矩形3.1牛顿
    - 接触定时:先断后接
    - 行程:预行程0.067英寸(1.7毫米);超行程0.024英寸(0.6毫米);总行程0.091英寸(2.3毫米)

    产品特点和优势


    - 发光二极管:采用超亮LED,提供均匀照明效果,适用于多种颜色。
    - 紧凑设计:结合PCB可焊性和短小的外形,适合紧凑空间应用。
    - 敏感触发:采用快开快关机制,减少电弧,延长使用寿命。
    - 独立锁定机制:提供可见和触觉反馈,清晰指示电路状态。
    - 密封终端:端子用环氧树脂密封,防止污染。

    应用案例和使用建议


    - 应用案例:广泛用于工业控制面板、医疗器械控制装置和自动化设备上。
    - 使用建议:根据具体应用需求选择合适的封装形式(如PCB或嵌入式),注意保持安装表面平整,以确保良好的操作性能。

    兼容性和支持


    - 兼容性:支持PCB焊接安装,符合多项行业标准(如UL, CSA)。
    - 支持:制造商提供详尽的技术文档和支持服务,确保用户能够正确安装和维护。

    常见问题与解决方案


    - Q:如何清洁设备?
    - A:仅局部手洗,使用酒精基溶液清洗。
    - Q:需要何种类型的安装力?
    - A:最大向下力为7.55牛顿。
    - Q:如何确保最佳电气连接?
    - A:使用推荐的焊接时间和温度设置,确保焊点质量。

    总结和推荐


    综合评估:这款低轮廓按钮开关以其紧凑的设计、卓越的性能和广泛的兼容性脱颖而出。它不仅满足了高可靠性要求,还能适应不同应用场景的需求。
    推荐:强烈推荐此产品用于需要高度可靠性、紧凑设计和高灵敏度的操作环境。其出色的电气特性和多样的应用可能性使其成为众多工业应用的理想选择。

UB26KKW01N-B参数

参数
电流额定值 5A
机械寿命 200000Cycles
最大直流触点电压 30V
面板开孔尺寸 方形-16.20x16.20
开关配置 DPDT
开关功能 On-On
最大交流触点电压 125V
执行器类型 Square Button
电气寿命 10000Cycles
指示颜色 -
长*宽*高 17.8mm(长度)*8.6mm(高度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 托盘

UB26KKW01N-B厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB26KKW01N-B数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB26KKW01N-B UB26KKW01N-B数据手册

UB26KKW01N-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
