UB16NBKG015F

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 帽盖 On-On SPDT 矩形-22.40x16.20 200000Cycles 28V 28V 绿色 200000Cycles SPDT 卡入式安装,按扣安装,焊接安装,面板安装
供应商型号: UB16NBKG015F-ND
供应商: Digi-Key
标准整包数: 1

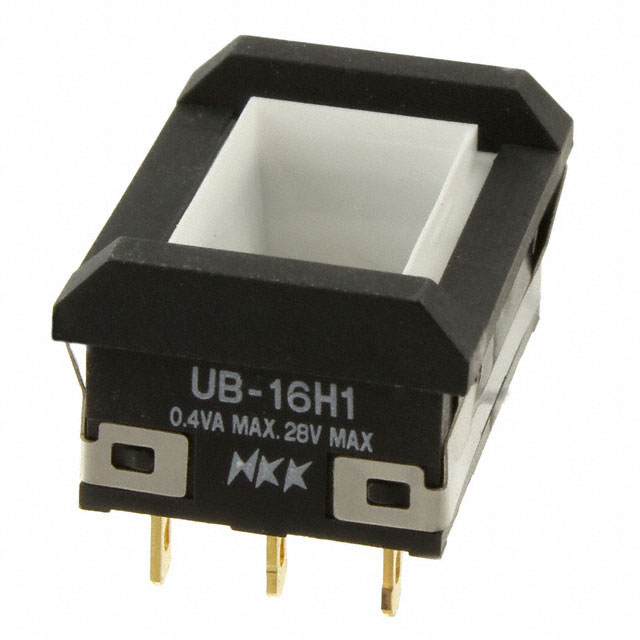

NKK SWITCHES 按钮开关 UB16NBKG015F

UB16NBKG015F概述


    产品简介


    产品名称:Series UB低轮廓按钮开关
    Series UB低轮廓按钮开关是设计用于紧凑空间的理想选择。该系列提供了多种触点配置和不同的发光选项,适用于需要高性能、长寿命和高可靠性的应用场景。产品主要包括指示灯按钮、可编程开关和其他辅助配件,适用于广泛的工业和消费电子产品。

    技术参数


    - 电气容量(电阻负载):
    - 功率等级(银):5A @ 125/250V AC 或 5A @ 30V DC
    - 逻辑等级(金):0.4VA最大值 @ 28V AC/DC最大值(适用范围:0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 其他评级:
    - 接触电阻:银的最大50毫欧姆;金的最大100毫欧姆
    - 绝缘电阻:最小值为200兆欧姆 @ 500V DC
    - 耐压强度:最小1000V AC,在触点间持续1分钟;最小1500V AC,在触点与外壳间持续1分钟
    - 机械寿命:瞬时动作至少1,000,000次操作;交替动作至少200,000次操作
    - 电气寿命:银至少10,000次操作;银带电阻负载3A @ 125V AC至少200,000次操作;金至少200,000次操作
    - 额定操作力:单极:方形和矩形均为1.9N;双极:方形2.55N,矩形3.1N
    - 接触时间:断开后再接通
    - 行程:预行程0.067英寸(1.7毫米),过行程0.024英寸(0.6毫米),总行程0.091英寸(2.3毫米)

    产品特点和优势


    - 红绿双色和琥珀蓝双色:提供交替的标准或定制标识。
    - 超级亮LED:提供明亮且均匀的照明。
    - 多种颜色的LED:包括红色、琥珀色、绿色、蓝色和白色。
    - 易于安装和使用:可插件板式安装和短身设计,适合紧凑应用。
    - 耐用的设计:具有快速响应和断开特性,限制电弧并延长电气寿命。
    - 可视和触觉反馈:采用独立于开关机制的锁存机制,提供电路状态的可见和触觉指示。

    应用案例和使用建议


    - 工业控制:在工厂自动化和工业控制系统中,Series UB低轮廓按钮开关可以作为启动停止控制、故障指示等功能的输入设备。
    - 消费电子产品:应用于智能家居系统、医疗设备等领域的控制面板。
    - 汽车电子:可用作车内控制按钮和仪表盘指示灯。

    使用建议:
    - 在进行波峰焊接前,请参阅补充部分的剖面图。
    - 采用手动焊接时,请确保焊接时间和温度符合要求。
    - 清洁这些装置时,需手工局部使用酒精基溶液清洁,因为它们没有过程密封。

    兼容性和支持


    - 兼容性:Series UB低轮廓按钮开关可以与其他标准电器和设备一起使用。
    - 支持和维护:制造商提供详细的技术文档、应用指南和售后支持服务,确保用户能够充分利用产品的功能和性能。

    常见问题与解决方案


    - 问题1:如何确定最适合的应用?
    - 解决方案:根据实际需求和设备环境选择合适的型号和规格。查阅产品手册以了解更详细的信息。
    - 问题2:安装过程中出现异常?
    - 解决方案:请参考补充部分中的安装说明或联系技术支持团队获取帮助。
    - 问题3:如何更换灯具?
    - 解决方案:请按照说明书上的步骤进行操作,如果遇到问题请联系技术支持。

    总结和推荐


    综上所述,Series UB低轮廓按钮开关凭借其高可靠性、长寿命和多样化功能,在众多应用场景中表现出色。适用于各种工业控制、消费电子产品及汽车电子等领域。推荐购买并使用该产品。

UB16NBKG015F参数

参数
开关配置 SPDT
最大直流触点电压 28V
指示颜色 绿色
执行器类型 帽盖
电气寿命 200000Cycles
电流额定值 -
面板开孔尺寸 矩形-22.40x16.20
机械寿命 200000Cycles
最大交流触点电压 28V
开关功能 On-On
通用封装 SPDT
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

UB16NBKG015F厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB16NBKG015F数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB16NBKG015F UB16NBKG015F数据手册

UB16NBKG015F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.3072 ¥ 136.4709
10+ $ 14.0743 ¥ 117.7845
50+ $ 12.6913 ¥ 106.2106
100+ $ 12.1371 ¥ 101.5725
250+ $ 11.4399 ¥ 95.7375
500+ $ 10.9381 ¥ 91.538
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 136.47
