UB16SKW035D-JB

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Square Button On-On SPDT 200000Cycles 30V 125V 琥珀色 10000Cycles 5A SPDT 通孔安装 15.24mm(长度)*15.24mm(高度)
供应商型号: 633-UB16SKW035D-JB
供应商: Mouser
标准整包数: 1

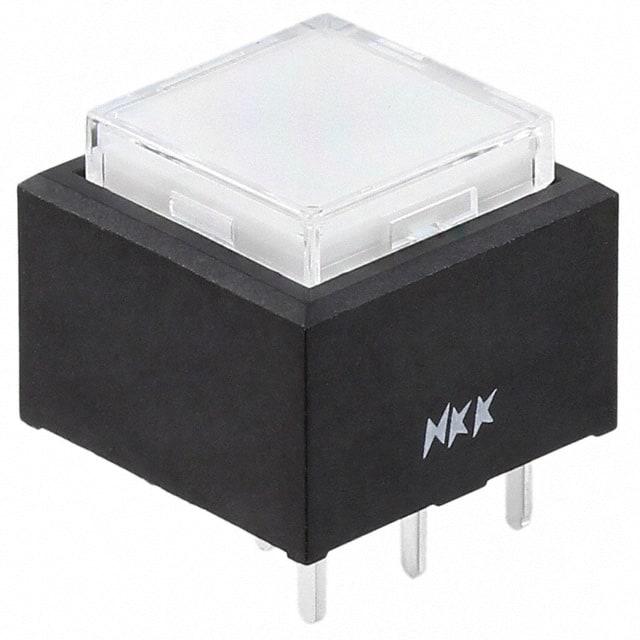

NKK SWITCHES 按钮开关 UB16SKW035D-JB

UB16SKW035D-JB概述

    # 系列UB低轮廓按钮开关技术手册

    产品简介


    系列UB低轮廓按钮开关是专为紧凑型和高性能应用设计的电子元器件,适用于需要高可靠性的工业和消费电子领域。这些按钮开关提供了多种配置选项,包括单极(SP)和双极(DP),以及亮灯和非亮灯版本。产品主要应用于工业控制面板、医疗设备、通信系统及家用电器等领域。
    主要功能:
    - 支持多种电路配置,如单刀单掷(SPST)、单刀双掷(SPDT)等。
    - 提供亮灯和非亮灯两种选择,适合不同视觉需求。
    - 具备良好的触觉反馈,确保操作稳定且精准。
    应用领域:
    - 工业自动化设备
    - 医疗器械
    - 消费类电子产品
    - 通信设备

    技术参数


    | 参数名称 | 规格值 |

    | 电气容量(电阻负载) | 银:5A @ 125/250V AC 或 5A @ 30V DC |
    金:0.4VA最大 @ 28V AC/DC 最大 |
    | 接触电阻 | 银:50毫欧姆最大;金:100毫欧姆最大 |
    | 绝缘电阻 | 200兆欧姆最小 @ 500V DC |
    | 介电强度 | 1,000V AC最小,持续1分钟; |
    1,500V AC最小,持续1分钟 |
    | 机械寿命 | 1,000,000次操作最小(瞬时模式) |
    200,000次操作最小(交替动作模式) |
    | 电气寿命 | 银:10,000次操作最小; |
    银+3A@125VAC负载:200,000次操作最小; |
    金:200,000次操作最小 |

    产品特点和优势


    - 亮灯与非亮灯可选:通过红绿、琥珀蓝等多种双色组合,满足不同显示需求。
    - 快速响应:采用快速闭合和断开机制,有效减少电弧产生并延长使用寿命。
    - 紧凑设计:方形和矩形两种外形,适合各种安装空间限制。
    - 多级接触材料:提供银合金或镀金铜作为移动接触件,提升耐用性。

    应用案例和使用建议


    应用案例
    - 在医疗监护仪中,用于紧急启动或停止功能键。
    - 在工业机器人控制台上,实现精确的操作指令输入。
    使用建议
    - 当设备处于高温环境下运行时,需考虑适当降低电流负载以避免过热。
    - 定期检查密封状态,防止灰尘或湿气进入影响性能。

    兼容性和支持


    系列UB低轮廓按钮开关与其他标准电子组件完全兼容,并得到了UL、cULus以及CSA认证的支持。制造商提供详尽的技术文档和支持服务,帮助客户顺利完成集成过程。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关反应迟缓 | 确认接线正确,并清洁触点表面 |
    | 灯光不亮 | 检查电源连接是否正常 |
    | 寿命未达到预期 | 调整负载至推荐范围内 |

    总结和推荐


    系列UB低轮廓按钮开关凭借其卓越的技术性能和广泛的适用性,在众多行业中表现出色。无论是在苛刻的工作环境中还是日常使用场合下,它都能展现出可靠的表现。强烈推荐给寻求高性能按钮开关解决方案的专业人士和技术团队。
    如果您正在寻找一款既经济实惠又具备强大功能的电子元器件,那么系列UB低轮廓按钮开关无疑是一个理想的选择。

UB16SKW035D-JB参数

参数
最大直流触点电压 30V
机械寿命 200000Cycles
执行器类型 Square Button
电流额定值 5A
最大交流触点电压 125V
电气寿命 10000Cycles
面板开孔尺寸 -
指示颜色 琥珀色
开关配置 SPDT
开关功能 On-On
长*宽*高 15.24mm(长度)*15.24mm(高度)
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 散装

UB16SKW035D-JB厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB16SKW035D-JB数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB16SKW035D-JB UB16SKW035D-JB数据手册

UB16SKW035D-JB封装设计

查看详情并下载
Symbol
Footprint
3D Model
