UB16KKW015F

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Plunger,Without Cap On-On SPDT 方形-16.20x16.20 200000Cycles 30V 125V 绿色 10000Cycles 5A SPDT 卡入式安装,按扣安装,焊接安装,面板安装
供应商型号: UB16KKW015F
供应商: 国内现货
标准整包数: 1

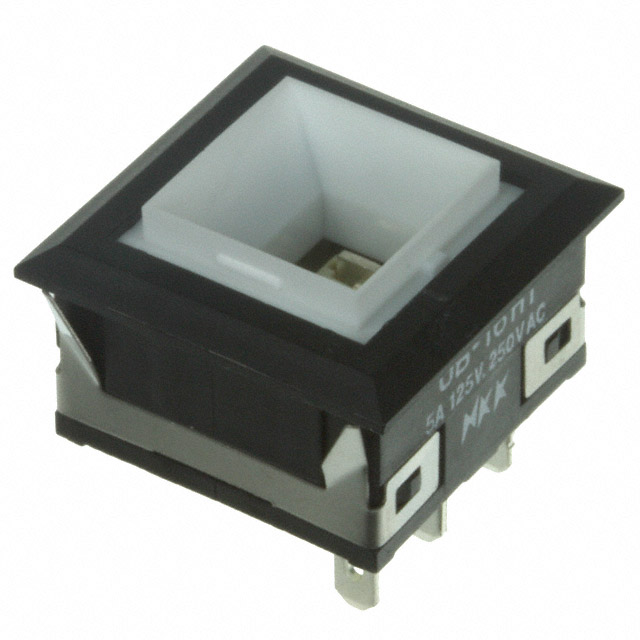

NKK SWITCHES 按钮开关 UB16KKW015F

UB16KKW015F概述


    产品简介


    Series UB低轮廓按钮是一款高性能的电子开关装置,适用于多种工业和商业应用。其基本功能包括提供物理操作界面以控制电路状态。这些按钮广泛应用于机器控制面板、通信设备、医疗仪器以及其他需要精确控制的应用场合。

    技术参数


    - 电气能力:5A @ 125/250V AC 或 5A @ 30V DC(银材质);0.4VA最大值 @ 28V AC/DC最大值(金材质)
    - 接触电阻:银材质为50毫欧姆最大值,金材质为100毫欧姆最大值
    - 绝缘电阻:500V DC时最低为200兆欧姆
    - 介电强度:接触间最低1,000V AC,接触与外壳间最低1,500V AC
    - 机械寿命:瞬时动作至少1,000,000次操作;替代动作至少200,000次操作
    - 电气寿命:银材质至少10,000次操作,金材质至少200,000次操作
    - 操作力:单极1.9N,双极2.55N(方形),3.1N(矩形)

    产品特点和优势


    Series UB低轮廓按钮采用了快速接通和断开的设计,限制了电弧产生,延长了电气寿命。它的弹跳接触机制提供了敏感的动作反馈,适合紧凑空间应用。此外,可选的锁紧机制提供了可见和触觉的状态指示。

    应用案例和使用建议


    Series UB低轮廓按钮可用于各种需要可靠开关控制的应用。例如,在工业自动化设备中,它可以用来控制机器的启动和停止。使用建议方面,由于它是通过焊接安装的,因此在进行焊接操作时需要注意温度和时间参数。建议采用波峰焊接工艺,根据产品说明书进行操作。

    兼容性和支持


    这款按钮具有多种安装方式和形状,可以满足不同应用需求。另外,制造商还提供了相应的标准认证,如UL、cULus和CSA认证,以确保产品的安全性和可靠性。

    常见问题与解决方案


    - Q: 如何清洁产品?
    - A: 这些装置未经过密封处理,可以局部用酒精溶液手动清洁。

    - Q: 产品的工作温度范围是多少?
    - A: 照明装置的工作温度范围为-25°C至+50°C,非照明装置为-20°C至+70°C。

    总结和推荐


    Series UB低轮廓按钮以其卓越的电气性能、可靠的机械寿命和灵活的安装方式在市场上具有很强的竞争力。对于需要高性能开关解决方案的应用,强烈推荐使用该产品。

UB16KKW015F参数

参数
最大交流触点电压 125V
面板开孔尺寸 方形-16.20x16.20
开关功能 On-On
电气寿命 10000Cycles
开关配置 SPDT
电流额定值 5A
指示颜色 绿色
机械寿命 200000Cycles
最大直流触点电压 30V
执行器类型 Plunger,Without Cap
通用封装 SPDT
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

UB16KKW015F厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB16KKW015F数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB16KKW015F UB16KKW015F数据手册

UB16KKW015F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 50.82
库存: 53
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 50.82
直接购买
加入购物车
