UB15NBKG01N-A

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 按钮,矩形 On-Mom SPDT 矩形-22.40x16.20 1000000Cycles 28V 28V 200000Cycles SPDT 卡入式安装,按扣安装,焊接安装,面板安装 24mm(长度)*17.8mm(高度)
供应商型号: 360-4053-ND
供应商: Digi-Key
标准整包数: 1

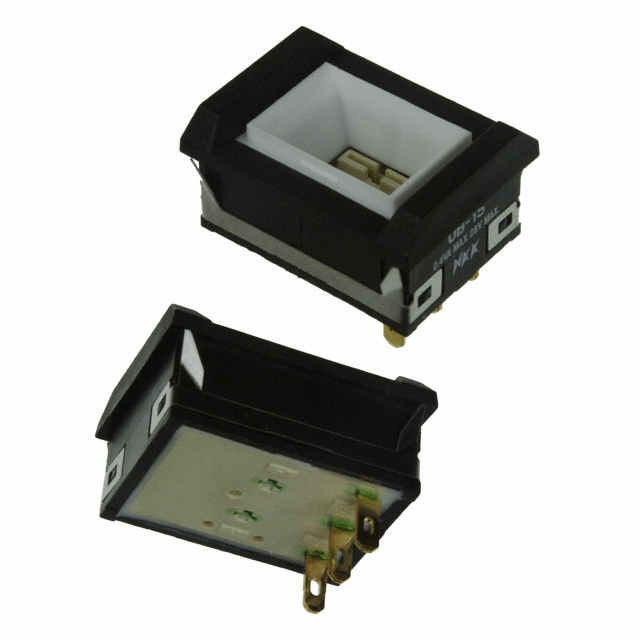

NKK SWITCHES 按钮开关 UB15NBKG01N-A

UB15NBKG01N-A概述


    产品简介


    产品类型: UB系列低轮廓按钮开关
    主要功能:
    - 提供多种颜色和照明选项(如红色、琥珀色、绿色、蓝色、白色)的按钮开关。
    - 支持单极和双极配置。
    - 具备快速接触开关机制,提供敏感操作反馈并延长电气寿命。
    - 可以选择带有锁定机制的版本,提供电路状态的可见和触觉指示。
    应用领域:
    - 广泛应用于工业自动化、医疗设备、通信设备等领域。

    技术参数


    - 电气容量:
    - 银质触点:5A @ 125/250V AC 或 5A @ 30V DC
    - 逻辑级别(金质触点):0.4VA最大 @ 28V AC/DC最大
    - 其他评级:
    - 触点电阻:银质触点不超过50毫欧,金质触点不超过100毫欧
    - 绝缘电阻:最小200兆欧 @ 500V DC
    - 耐压强度:最小1000V AC在触点之间持续至少1分钟;在触点和外壳之间最小1500V AC持续至少1分钟
    - 机械寿命:
    - 瞬时动作:最少100万次操作
    - 切换动作:最少20万次操作
    - 电气寿命:
    - 银质触点:最少1万次操作
    - 带电阻负载的银质触点:最少20万次操作
    - 额定操作力:
    - 单极:正方形和矩形均为1.9N
    - 双极:正方形为2.55N,矩形为3.1N
    - 材料和表面处理:
    - 外壳/面板:玻璃纤维增强聚酰胺(UL94V-0)
    - 插件框架:不锈钢
    - 移动接触器:磷青铜
    - 移动触点:银合金或铜镀金
    - 固定触点:银合金或铜镀金
    - 开关端子:磷青铜镀银或镀金
    - 灯具端子:镀银黄铜
    - 底座:玻璃纤维增强液晶聚合物(UL94V-0)

    产品特点和优势


    - 独特的LED照明功能: 通过红/绿和琥珀/蓝的双色LED提供明亮均匀的照明。
    - 紧凑设计: PCB安装能力和短主体设计适用于紧凑的应用场合。
    - 小尺寸: 后面板尺寸小,便于在狭窄空间内安装。
    - 触觉反馈: 快速闭合和断开特性限制电弧并延长电气寿命。
    - 独立的锁定机制: 提供可见和触觉指示的电路状态。

    应用案例和使用建议


    - 应用案例: 在工业自动化设备中用于控制和信号传递,或者在医疗设备中作为紧急停止按钮。
    - 使用建议: 在需要频繁操作的环境中,建议定期检查和清洁设备,确保其长期稳定运行。

    兼容性和支持


    - 兼容性: 本产品与其他标准电气设备和电路兼容。
    - 支持: 厂商提供详细的技术文档和支持服务,包括安装指导、故障排除和售后服务。

    常见问题与解决方案


    - Q: 设备无法点亮?
    - A: 检查电源连接是否正确,确保灯泡安装到位。
    - Q: 操作过程中发现过热?
    - A: 检查环境温度是否超出工作范围,确保散热良好。

    总结和推荐


    综上所述,UB系列低轮廓按钮开关以其独特的设计和卓越的性能在市场上具有明显的优势。它不仅提供了高可靠性和稳定性,还具备良好的电气和机械寿命。因此,我们强烈推荐这款产品用于各种工业和消费电子应用中。

UB15NBKG01N-A参数

参数
指示颜色 -
执行器类型 按钮,矩形
面板开孔尺寸 矩形-22.40x16.20
机械寿命 1000000Cycles
最大直流触点电压 28V
电流额定值 -
开关功能 On-Mom
开关配置 SPDT
电气寿命 200000Cycles
最大交流触点电压 28V
长*宽*高 24mm(长度)*17.8mm(高度)
通用封装 SPDT
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 托盘

UB15NBKG01N-A厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB15NBKG01N-A数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB15NBKG01N-A UB15NBKG01N-A数据手册

UB15NBKG01N-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.804 ¥ 98.7847
10+ $ 10.1847 ¥ 85.2334
25+ $ 9.6034 ¥ 80.3681
40+ $ 9.3176 ¥ 77.9768
80+ $ 8.9114 ¥ 74.5771
230+ $ 8.3248 ¥ 69.6685
440+ $ 7.9831 ¥ 66.8089
945+ $ 7.5976 ¥ 63.5824
库存: 147
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 98.78
