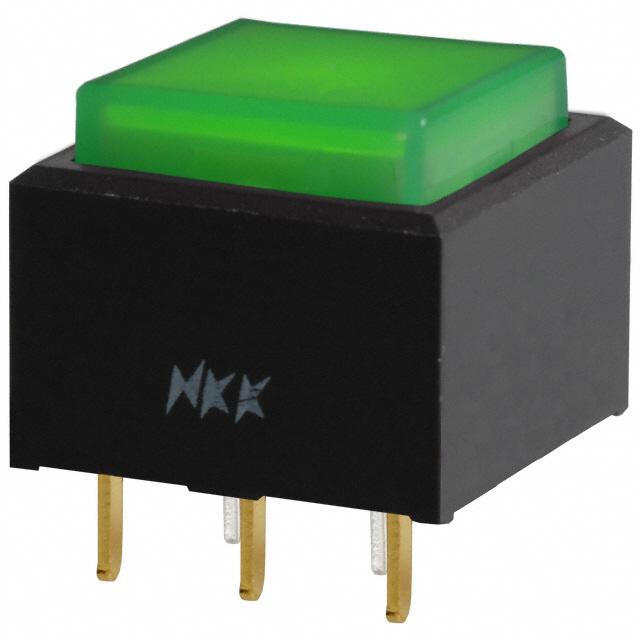

UB15SKG035F-FF

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 按钮,方形 On-Mom SPDT 1000000Cycles 28V 28V 绿色 200000Cycles SPDT 通孔安装 15.24mm(长度)*15.24mm(高度)
供应商型号: 360-1947-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 按钮开关 UB15SKG035F-FF

UB15SKG035F-FF概述


    产品简介


    Series UB低轮廓按钮开关
    Series UB低轮廓按钮开关是专为需要紧凑安装空间的应用设计的,适用于工业控制面板和其他需要节省空间的场景。这款开关提供了一系列独特的功能,使其在工业自动化、建筑控制、医疗设备等领域具有广泛的应用价值。产品型号包括单极和双极开关,有方形和矩形两种形状可供选择,以适应不同的安装需求。

    技术参数


    - 电气能力(电阻负载):银触点额定功率5A @ 125/250V AC 或 5A @ 30V DC;金触点逻辑级额定功率0.4VA最大 @ 28V AC/DC(适用范围0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 其他额定值:
    - 触点电阻:银触点最大50毫欧姆;金触点最大100毫欧姆
    - 绝缘电阻:500V DC最小200兆欧姆
    - 介电强度:触点之间1分钟最小1000V AC;触点与外壳之间1分钟最小1500V AC
    - 机械寿命:瞬时动作最小1,000,000次操作;交替动作最小200,000次操作
    - 电气寿命:银触点最小10,000次操作;银触点带电阻负载3A @ 125V AC最小200,000次操作;金触点最小200,000次操作
    - 额定操作力:单极:正方形和矩形均为1.9N;双极:正方形2.55N,矩形3.1N
    - 接触定时:断开后闭合
    - 行程:预行程0.067英寸(1.7毫米),过行程0.024英寸(0.6毫米),总行程0.091英寸(2.3毫米)

    产品特点和优势


    - 高亮LED:红/绿和琥珀/蓝双色LED提供明亮均匀的照明。
    - 紧凑设计:具有PCB安装能力和短身设计,适合紧凑的应用场景。
    - 耐振动和冲击:振动和冲击测试确保了产品在恶劣环境下的可靠性。
    - 多种颜色和形状:可选择方形和矩形两种外形尺寸,颜色多样,满足不同应用需求。
    - 快速切换机制:提供敏感操作和清晰的听觉反馈,有助于延长使用寿命。

    应用案例和使用建议


    Series UB低轮廓按钮开关因其独特的特性和多功能性,在各种工业自动化系统中得到了广泛应用。例如,它们可以用于机器控制系统中的紧急停止按钮、指示灯,或者医疗设备中的操作面板。在使用过程中,建议对震动和温度环境进行合理管控,以避免影响产品的使用寿命。同时,对于长时间运行的设备,建议定期检查和维护,以确保其正常工作。

    兼容性和支持


    该产品提供了多种安装方式和形状选择,适用于不同的面板厚度,从0.039到0.126英寸(1.0到3.2毫米)。厂商提供了详细的焊接时间和温度规范,方便客户在组装过程中使用。此外,产品通过了多项标准认证,如UL和CSA,确保了其可靠性和安全性。厂商还提供了相应的技术支持和售后服务,帮助客户解决问题并提供必要的指导。

    常见问题与解决方案


    1. 问题:如何安装这些开关?
    - 解决方案:参阅技术手册中的“安装”部分,详细了解安装步骤和注意事项。

    2. 问题:如何清洁这些开关?
    - 解决方案:使用酒精基溶液手动清洁,避免使用任何溶剂。

    3. 问题:如何判断开关是否损坏?
    - 解决方案:参考技术手册中的故障诊断部分,通过特定的检测方法进行判断。

    总结和推荐


    总体而言,Series UB低轮廓按钮开关以其卓越的设计、可靠的性能和广泛的适用性,成为工业自动化领域的理想选择。它不仅具有出色的电气和机械性能,还能在极端环境下保持稳定工作。对于需要高性能、紧凑设计的工业应用,我们强烈推荐使用该产品。

UB15SKG035F-FF参数

参数
执行器类型 按钮,方形
电气寿命 200000Cycles
最大交流触点电压 28V
面板开孔尺寸 -
电流额定值 -
指示颜色 绿色
开关功能 On-Mom
开关配置 SPDT
机械寿命 1000000Cycles
最大直流触点电压 28V
长*宽*高 15.24mm(长度)*15.24mm(高度)
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 散装

UB15SKG035F-FF厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB15SKG035F-FF数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB15SKG035F-FF UB15SKG035F-FF数据手册

UB15SKG035F-FF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.676 ¥ 114.451
10+ $ 11.803 ¥ 98.776
25+ $ 11.1288 ¥ 93.1344
50+ $ 10.644 ¥ 89.0768
100+ $ 10.1794 ¥ 85.189
250+ $ 9.595 ¥ 80.2985
500+ $ 9.1744 ¥ 76.7781
1000+ $ 8.7714 ¥ 73.4057
库存: 159
起订量: 1 增量: 1
