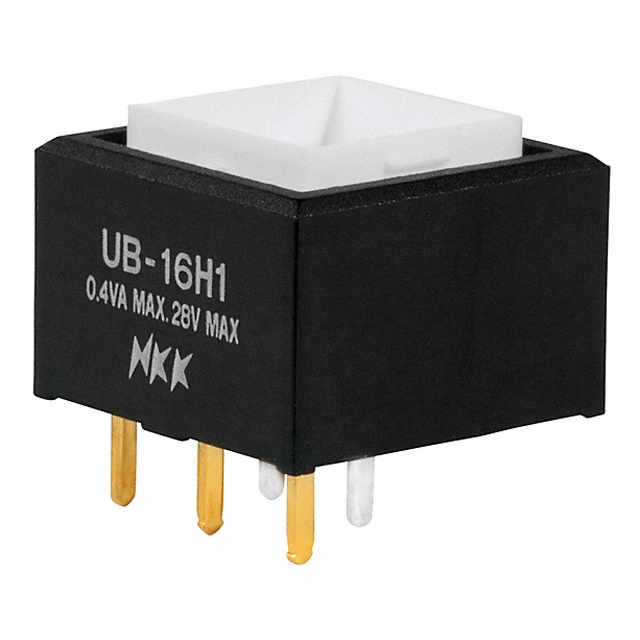

UB16SKG035F

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 帽盖 On-On SPDT 200000Cycles 28V 28V 绿色 200000Cycles SPDT 通孔安装
供应商型号: UB16SKG035F-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 按钮开关 UB16SKG035F

UB16SKG035F概述


    产品简介


    Series UB Low Profile Pushbuttons
    Series UB Low Profile Pushbuttons 是一款由 NNK Switches 公司制造的紧凑型按键开关,专为需要节省空间的应用场合设计。这类开关广泛应用于工业控制、电信、医疗设备、安防系统等多个领域。它们以其小巧的尺寸、高可靠性和多样化的设计选项著称。

    技术参数


    以下是 Series UB Low Profile Pushbuttons 的技术规格和性能参数:
    - 电气能力(电阻负载)
    - 银触点:5A @ 125/250V AC 或 5A @ 30V DC
    - 金触点:0.4VA最大值 @ 28V AC/DC(0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 其他规格
    - 触点电阻:银触点最大50毫欧,金触点最大100毫欧
    - 绝缘电阻:最小200兆欧 @ 500V DC
    - 介电强度:触点间最小1,000V AC,1分钟;触点与外壳之间最小1,500V AC,1分钟
    - 机械寿命:瞬时动作最小1,000,000次操作;切换动作最小200,000次操作
    - 电气寿命:银触点最小10,000次操作,带3A @ 125V AC负载时最小200,000次操作;金触点最小200,000次操作
    - 操作力:单极:正方形1.9N,矩形1.9N;双极:正方形2.55N,矩形3.1N
    - 行程:预行程0.067英寸(1.7毫米),超行程0.024英寸(0.6毫米),总行程0.091英寸(2.3毫米)
    - 材料与表面处理:聚酰胺(UL94V-0),不锈钢,磷青铜,镀银合金或镀铜加金,磷青铜加银或金,黄铜加银
    - 环境数据
    - 工作温度范围:带有指示灯时为–25°C至+50°C;无指示灯时为–20°C至+70°C
    - 湿度:90%~95%湿度,持续96小时,40°C(104°F)
    - 振动:10 Hz ~ 55 Hz,峰值幅度1.5 mm,频率范围内及返回时间1分钟,三个直角方向上持续2小时
    - 冲击:50G(490 m/s²),六个直角方向上各承受5次冲击

    产品特点和优势


    - 双色 LED 照明:提供红/绿、琥珀/蓝等多种双色选择,适用于多种指示需求。
    - 明亮 LED:集成高亮度 LED,提供均匀、清晰的照明效果。
    - 紧凑型设计:短小的体积和可焊盘安装特性使其非常适合用于紧凑的应用环境。
    - 快速接触机制:实现快速接通和断开,减少电弧,延长电气寿命。
    - 锁定机制:提供视觉和触觉反馈,独立于开关机构,便于观察电路状态。
    - 环保材料:所有材料均符合 UL94V-0 燃烧等级标准,确保高安全性。
    - 防水设计:接触点环氧密封,防止污染物侵入。

    应用案例和使用建议


    - 应用场景:适用于需要按钮操作的控制系统,如工业自动化、安防系统、医疗设备等。
    - 使用建议:在高温环境下使用时,应注意保持环境温度不超过规定上限,并采取适当的散热措施。确保连接线路与开关额定值相匹配,避免电流过大导致损坏。根据实际应用需求选择合适的指示灯颜色和照明模式,以满足不同指示要求。

    兼容性和支持


    - 兼容性:Series UB Low Profile Pushbuttons 与大多数常见的 PCB 设计兼容,便于集成到现有系统中。具体兼容细节可以参考补充部分的技术说明。
    - 支持与维护:NNK Switches 提供详尽的技术文档和支持服务,包括产品安装、使用及维护指南。如有任何疑问或技术支持需求,可以通过官方网站或指定的销售代理获得帮助。

    常见问题与解决方案


    - Q: 在高温环境中使用时,如何防止过热?
    - A: 在使用过程中,确保通风良好,尽量降低周围环境温度。可选用更高温等级的材料,或者增加额外的散热装置。

    - Q: 开关长期使用后出现接触不良,该如何处理?
    - A: 可尝试清洁接触面,去除积灰和氧化物。如仍无法解决问题,建议联系售后服务中心进行专业检修。

    总结和推荐


    总体而言,Series UB Low Profile Pushbuttons 是一款集高性能、多功能和易用性于一体的优质开关产品。它凭借其紧凑的设计、高可靠性、长寿命和多样化的指示功能,成为众多应用场合的理想选择。对于需要高度稳定性和可靠性且需节省空间的应用,我们强烈推荐使用此产品。此外,其广泛的兼容性和完善的售后服务也为其赢得了良好的市场口碑。

UB16SKG035F参数

参数
电流额定值 -
最大直流触点电压 28V
开关功能 On-On
开关配置 SPDT
面板开孔尺寸 -
执行器类型 帽盖
指示颜色 绿色
最大交流触点电压 28V
机械寿命 200000Cycles
电气寿命 200000Cycles
通用封装 SPDT
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

UB16SKG035F厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB16SKG035F数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB16SKG035F UB16SKG035F数据手册

UB16SKG035F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.1544 ¥ 118.4546
10+ $ 12.2138 ¥ 102.2139
25+ $ 11.5161 ¥ 96.3756
50+ $ 11.0142 ¥ 92.1753
100+ $ 10.5333 ¥ 88.1508
250+ $ 9.9285 ¥ 83.0892
500+ $ 9.4932 ¥ 79.4466
1000+ $ 9.0762 ¥ 75.9564
库存: 104
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 118.45
