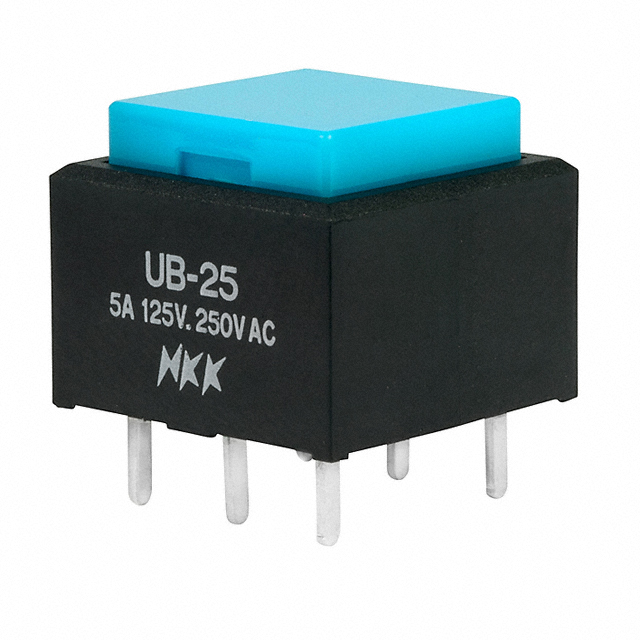

UB25SKW03N-G

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Square Button On-Mom DPDT 10000Cycles 30V 125V 10000Cycles 5A 插件 通孔安装
供应商型号: TS-UB25SKW03N-G
供应商: 海外现货
标准整包数: 1
NKK SWITCHES 按钮开关 UB25SKW03N-G

UB25SKW03N-G概述


    产品简介


    Series UB低轮廓按钮开关是专为紧凑型设计和多功能应用而设计的。该系列产品提供了一系列功能强大的按键开关,包括触控、锁键、旋钮、滑动式开关和拨动开关。这些开关广泛应用于工业控制、仪表板和通信设备等领域。

    技术参数


    - 电气能力(电阻负载):
    - 银:5A @ 125/250V AC 或 5A @ 30V DC
    - 金:0.4VA最大 @ 28V AC/DC最大(适用范围0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 其他评级:
    - 接触电阻:银的最大值为50毫欧姆;金的最大值为100毫欧姆
    - 绝缘电阻:500V直流下最小值为200兆欧姆
    - 介电强度:触点间1000V交流最小,触点和外壳间1500V交流最小,均持续1分钟
    - 机械寿命:瞬时操作最少1,000,000次;交替动作最少200,000次
    - 电气寿命:银质触点最少10,000次操作;银质触点带3A@125V AC电阻负载最少200,000次操作;金质触点最少200,000次操作
    - 额定操作力:
    - 单极:方形1.9N,矩形1.9N
    - 双极:方形2.55N,矩形3.1N
    - 接触时间:断开前闭合
    - 行程:预行程0.067英寸(1.7毫米),超行程0.024英寸(0.6毫米),总行程0.091英寸(2.3毫米)
    - 材料与表面处理:
    - 外壳/边框:玻璃纤维增强聚酰胺(UL94V-0)
    - 插入框架:不锈钢
    - 可动触头:磷青铜
    - 可动触点:银合金或镀铜
    - 固定触点:银合金或镀铜
    - 开关引脚:磷青铜镀银或镀金
    - 灯引脚:镀银黄铜
    - 基座:玻璃纤维增强液晶聚合物(UL94V-0)

    产品特点和优势


    Series UB低轮廓按钮开关具有以下特点和优势:
    - 独特的双色LED设计:支持红绿和琥珀蓝双色LED,提供明亮均匀的照明效果。
    - 紧凑设计:短身设计结合PCB安装,适用于紧凑的应用场合。
    - 快速反应:快速闭合和断开的特性减少了电弧产生,延长电气寿命。
    - 可见和触觉指示:互锁机构独立于开关机构,提供了电路状态的可见和触觉反馈。
    - 防水密封:引脚采用环氧密封,防堵剂和其他污染物。

    应用案例和使用建议


    Series UB低轮廓按钮开关可以用于各种工业和消费电子产品中,如工业控制面板、通信设备和家用电器等。对于设计紧凑的应用场合,如面板尺寸较小的嵌入式系统,该系列开关能够提供良好的性能表现。建议在设计时考虑其IP等级和额定操作力,以确保长期稳定运行。

    兼容性和支持


    Series UB低轮廓按钮开关提供了多种安装方式,包括PCB安装和插入安装,兼容各种标准面板厚度。制造商还提供了详细的补充电气特性和补充说明文档,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - Q:如何判断产品是否达到预期的电气寿命?
    - A:查看技术手册中的电气寿命部分,通常可以在电气规格页面找到详细说明。

    - Q:如何避免因过热而导致的电流减少?
    - A:参考手册中的电流温度变化率,如果需要,可以通过外部球状电阻来限制电流,电阻值可按公式计算。

    总结和推荐


    综上所述,Series UB低轮廓按钮开关是一款高性能、多功能的开关组件,具备优秀的电气和机械性能,适合应用于多种工业和消费电子产品中。建议在选择时考虑具体应用需求,结合手册中的技术参数和使用建议进行综合评估。如果您正在寻找一款耐用且可靠的开关组件,这款产品无疑是一个值得推荐的选择。

UB25SKW03N-G参数

参数
执行器类型 Square Button
电气寿命 10000Cycles
最大交流触点电压 125V
面板开孔尺寸 -
电流额定值 5A
开关配置 DPDT
指示颜色 -
最大直流触点电压 30V
机械寿命 10000Cycles
开关功能 On-Mom
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

UB25SKW03N-G厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB25SKW03N-G数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB25SKW03N-G UB25SKW03N-G数据手册

UB25SKW03N-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 12.4254 ¥ 105.6159
25+ $ 11.4114 ¥ 96.9969
40+ $ 11.0808 ¥ 94.1868
80+ $ 10.3968 ¥ 88.3728
250+ $ 9.2682 ¥ 78.7797
库存: 0
起订量: 19 增量: 1
交货地:
最小起订量为:10
合计: ¥ 0
直接购买
加入购物车
