UB215SKW035C

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Square Button On-Mom SPDT 10000Cycles 30V 125V 红色 10000Cycles 5A SPDT 通孔安装 15mm(长度)*18.5mm(高度)
供应商型号: UB215SKW035C
供应商: 国内现货
标准整包数: 1

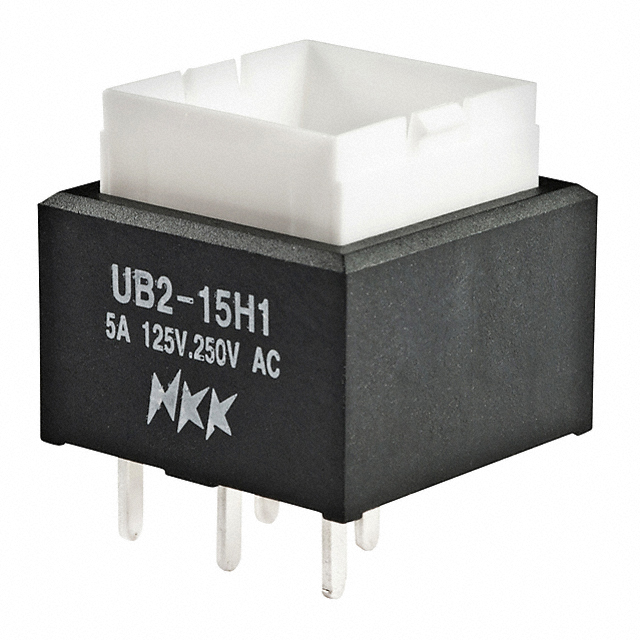

NKK SWITCHES 按钮开关 UB215SKW035C

UB215SKW035C概述

    UB2低轮廓按钮开关:详细技术手册

    产品简介


    UB2低轮廓按钮开关是一款由NKK Switches公司生产的小型高性能开关。它主要用于工业控制、通讯设备和自动化系统等领域。产品提供多种颜色选择及灯效,适合用于需要良好视觉反馈和紧凑安装空间的应用场景。

    技术参数


    - 电气能力(电阻负载):
    - 功率级别(银触点):5A @ 125/250V AC 或者 5A @ 30V DC
    - 逻辑级别(金触点):最大 0.4VA @ 28V AC/DC(0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 其他额定值:
    - 接触电阻: 银触点最大50毫欧,金触点最大100毫欧
    - 绝缘电阻: 最小200兆欧 @ 500V DC
    - 介电强度: 接触之间最小1,000V AC,持续1分钟;接触和外壳之间最小1,500V AC,持续1分钟
    - 机械寿命: 按钮式最小1,000,000次操作;交替动作式最小200,000次操作
    - 电气寿命: 银触点最小10,000次操作;金触点最小200,000次操作
    - 额定操作力: 单极1.90N,双极2.55N
    - 旅行距离: 预旅行 0.067英寸(1.7mm),超旅行 0.024英寸(0.6mm),总旅行 0.091英寸(2.3mm)

    产品特点和优势


    - 广泛的颜色选择和发光效果可以实现单色和双色LED的选择;
    - 小尺寸设计适合紧凑的应用场合;
    - 快速开启和关闭功能有助于延长电气寿命;
    - 特有的锁定机制提供了卓越的稳定性和可靠性,且有可见和可触摸的电路状态指示;
    - 终端经过环氧密封以防止焊剂、溶剂和其他污染物的侵入;
    - 同时提供瞬时和交替操作电路选项;
    - 包括匹配的指示器。

    应用案例和使用建议


    UB2低轮廓按钮开关特别适用于需要良好视觉反馈和紧凑空间的设计中,如各种自动化控制系统、工业控制面板和通信设备。为了获得最佳性能,建议在清洁环境下进行安装,避免尘埃和液体的污染。由于具备良好的电气和机械特性,UB2是要求高可靠性的应用的理想选择。

    兼容性和支持


    这些设备具有出色的兼容性,能与多种不同类型的印刷电路板和安装框架兼容。NKK Switches公司为这些设备提供详尽的技术支持文档和售后服务,确保客户能够正确安装和使用这些开关。

    常见问题与解决方案


    - Q: 这些开关能否承受高温环境?
    - A: 开关可以在广泛的温度范围内工作,具体取决于型号。例如,带灯开关可以在-25°C至+50°C的工作温度范围内工作,而非带灯开关则可以在-25°C至+70°C范围内工作。

    - Q: 如何清洁这些设备?
    - A: 设备不防水,可以通过局部使用酒精基溶液手动清洁。

    总结和推荐


    综上所述,UB2低轮廓按钮开关凭借其广泛的照明效果选择、小巧紧凑的设计、优异的电气和机械性能以及出色的兼容性,使其成为众多应用场合的理想选择。我们强烈推荐使用这种高性能、可靠的开关,特别是对于那些对可靠性和长期性能有较高要求的应用项目。

UB215SKW035C参数

参数
机械寿命 10000Cycles
开关配置 SPDT
最大交流触点电压 125V
最大直流触点电压 30V
开关功能 On-Mom
电流额定值 5A
面板开孔尺寸 -
执行器类型 Square Button
电气寿命 10000Cycles
指示颜色 红色
长*宽*高 15mm(长度)*18.5mm(高度)
通用封装 SPDT
安装方式 通孔安装
包装方式 散装

UB215SKW035C厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB215SKW035C数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB215SKW035C UB215SKW035C数据手册

UB215SKW035C封装设计

查看详情并下载
Symbol
Footprint
3D Model
