YB26SKW01-5F05-JF

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 按钮,方形 On-On DPDT 圆形-16.00(Dia) 200000Cycles 30V 125V 绿色 100000Cycles 3A(AC/DC) 焊接安装,面板安装
供应商型号: YB26SKW01-5F05-JF-ND
供应商: Digi-Key
标准整包数: 1

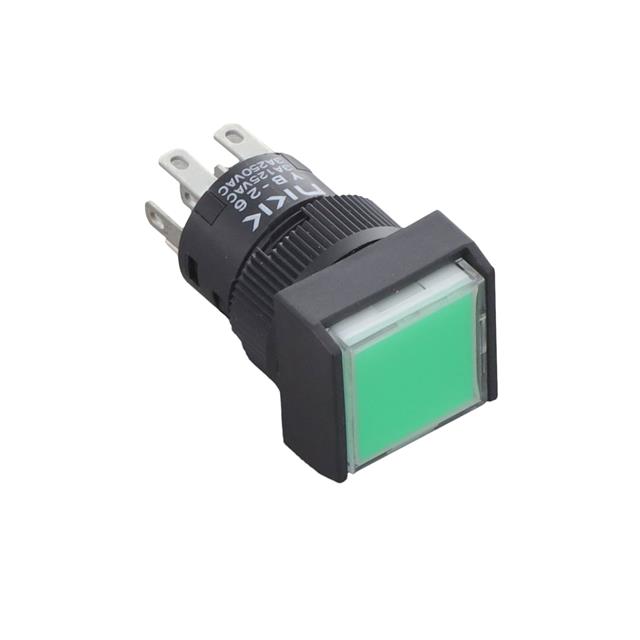

NKK SWITCHES 按钮开关 YB26SKW01-5F05-JF

YB26SKW01-5F05-JF概述


    产品简介


    短体按钮开关系列 YB(Short Body Pushbuttons Series YB)是专为需要紧凑设计和高性能应用的场合而设计的一系列产品。这类开关广泛应用于工业控制面板、机械设备操作、及各类自动化系统中。它们通过提供可靠的机械和电气连接,确保在各种环境下都能稳定工作。

    技术参数


    - 电气容量(电阻负载)
    - 功率等级(银):3A @ 125V AC 或 3A @ 250V AC 或 3A @ 30V DC
    - 逻辑等级(金):0.4VA 最大值 @ 28V AC/DC(适用范围 0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 其他规格
    - 接触电阻:银材料最大50毫欧姆;金材料最大100毫欧姆
    - 绝缘电阻:最小200兆欧姆 @ 500V DC
    - 介电强度:至少1,000V AC 在接点之间维持1分钟;至少1,500V AC 在接点与外壳之间维持1分钟
    - 机械寿命:瞬时电路至少1,000,000次操作;保持电路至少200,000次操作
    - 电气寿命:至少100,000次操作
    - 操作力
    - 单极:非密封1.47N,密封1.67N
    - 双极:非密封2.75N,密封2.94N
    - 接触时间:非短路型(先断后通)
    - 行程:预行程0.059英寸(1.5mm),过行程0.059英寸(1.5mm),总行程0.118英寸(3.0mm)
    - 安装扭矩:最大0.785Nm(6.95 lb•in)

    - 快速连接力:连接器上的最大向下力为24.5N
    - 振动与冲击测试:符合特定频率和加速度标准

    产品特点和优势


    - 全屏或点状照明:提供多种光源选项,如白光、绿光和蓝光LED,以及红光、琥珀光和绿光的高亮度LED。
    - 防误操作设计:组合式机框及内置防误装置。
    - 防护机制:内部组件通过特殊的弹性体和橡胶环保护,达到IP65防护等级。
    - 紧凑设计:高密度设计使其背后深度小于一英寸。
    - 密封性:环氧树脂封口以防止焊剂、灰尘和其他污染物。
    - 反馈机制:提供清晰的视觉和触觉反馈。

    应用案例和使用建议


    这类按钮开关在工业控制面板中广泛应用,例如用于机械设备的启动/停止操作,以及各种自动化系统的开关控制。使用时,建议根据具体的应用环境选择合适的安装方式(如固定或插拔式),并根据所需的电流和电压等级选择相应的型号。对于频繁使用的场合,建议选用更高电气寿命的型号以延长使用寿命。

    兼容性和支持


    这些按钮开关支持多种标准,包括UL和CSA认证,适用于广泛的电气应用。厂商还提供了详细的安装指南和技术支持,以便用户能够正确安装和使用这些开关。

    常见问题与解决方案


    1. 问题:接点不正常工作。
    - 解决方法:检查接点是否有污染或磨损,清洁或更换受损的接点。
    2. 问题:LED灯不亮。
    - 解决方法:确认电源供应是否正常,检查线路连接是否有问题,必要时更换LED。
    3. 问题:操作时手感不佳。
    - 解决方法:检查操作力是否符合要求,调整机械部件或更换损坏的部件。

    总结和推荐


    综上所述,短体按钮开关系列 YB 具有高度可靠性、耐用性和良好的电气性能,特别适合工业控制和自动化应用。它们在不同环境下的稳定性、多样化的光源选择以及防护机制都使其在市场上具有很强的竞争优势。因此,我们强烈推荐在需要可靠和高效操作的场合使用这一系列产品。

YB26SKW01-5F05-JF参数

参数
电气寿命 100000Cycles
开关配置 DPDT
面板开孔尺寸 圆形-16.00(Dia)
执行器类型 按钮,方形
最大直流触点电压 30V
电流额定值 3A(AC/DC)
开关功能 On-On
机械寿命 200000Cycles
指示颜色 绿色
最大交流触点电压 125V
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

YB26SKW01-5F05-JF厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

YB26SKW01-5F05-JF数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES YB26SKW01-5F05-JF YB26SKW01-5F05-JF数据手册

YB26SKW01-5F05-JF封装设计

查看详情并下载
Symbol
Footprint
3D Model
