首页  >  产品百科  >  LP0115CCKW01C

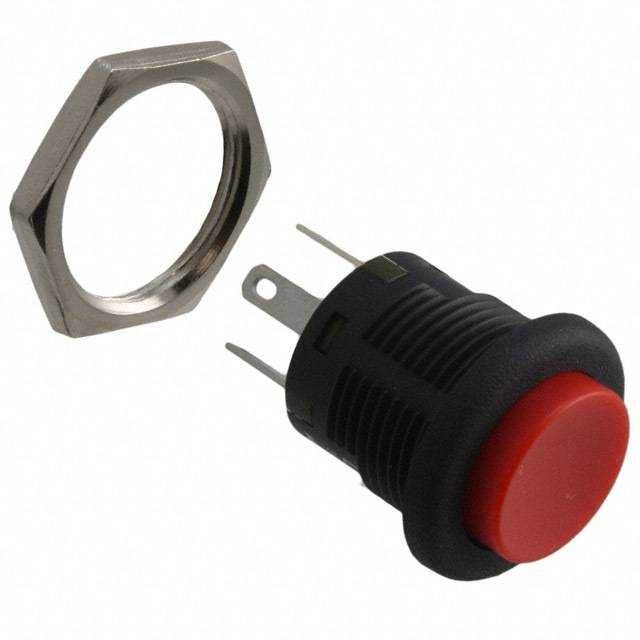

LP0115CCKW01C

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Round Button Momentary Contact SPDT 圆形-16 50000Cycles 30V 250V 白色 50000Cycles 3A SPDT 焊接安装,面板安装 20mm(长度)*26.8mm(高度)
供应商型号: 2375387
供应商: 海外现货
标准整包数: 1
NKK SWITCHES 按钮开关 LP0115CCKW01C

LP0115CCKW01C概述


    产品简介


    LP01 短身按钮开关 是由 NKK Switches 生产的一款高性能短身按钮开关。这类按钮开关主要用于电信、自动化控制系统、工业仪器等领域,为各种应用提供可靠的操作接口。它具有高可靠性、耐用性及优异的电气性能,适用于多种复杂的环境条件。

    技术参数


    - 额定电气容量:银触点,电阻负载下:3A @ 125V AC 或 3A @ 250V AC 或 3A @ 30V DC
    - 其他规格:
    - 接触电阻:最大 50 毫欧姆(直流 2~4V,100mA)
    - 绝缘电阻:最小 200 兆欧姆 @ 500V 直流
    - 介电强度:最小 1,000V AC,接点间 1 分钟;最小 1,500V AC,接点与外壳之间 1 分钟
    - 机械寿命:最低 500,000 次操作
    - 电气寿命:
    - 3A @ 125V/250V AC 或 3A @ 30V DC 时,最低 50,000 次操作
    - 1A @ 125V/250V AC 或 1A @ 30V DC 时,最低 100,000 次操作
    - 操作力:单极 1.5 ± 0.7N,双极 3.0 ± 1.2N
    - 接触行程:总行程 0.118 英寸(3.0 mm)

    产品特点和优势


    - 环境友好材料:符合 RoHS 指令,限制有害物质的使用。适合无铅焊接。
    - 人体工学设计:略微凹陷的表面适合指尖,独特的设计防止按钮帽被拆除和减少篡改风险。
    - 明亮的 LED 照明:可选红色、绿色或琥珀色,透明白色帽增强亮度。黑帽可以提高斑点照明效果。
    - 节省空间:短身设计 0.551 英寸(14.0 mm),节省面板后方空间。
    - 灵活安装:16.0 mm 螺柱安装或 17.3 mm 卡扣式安装。
    - 防尘防水:密封的连接端子防止外部物质侵入。

    应用案例和使用建议


    LP01 短身按钮开关广泛应用于工业控制面板、电信设备和各种机械设备的控制界面。例如,在工业自动化系统中,它可以作为紧急停止开关或复位按钮。在电信设备中,可以作为电源开关或模式切换按钮。
    使用建议:
    - 在需要紧凑布局的应用中,LP01 的短身设计可以有效利用空间。
    - 对于需要高稳定性的环境,建议定期清洁以确保最佳性能。
    - 对于高电流应用,选择高寿命等级的版本以保证长期稳定性。

    兼容性和支持


    LP01 短身按钮开关支持手动焊接,且符合 UL 和 cULus 认证标准。此外,NKK Switches 提供了一系列附件,如适配器和标志板,以满足不同客户的需求。如有问题,建议直接联系 NKK Switches 官方技术支持。

    常见问题与解决方案


    1. 问题:安装过程中遇到卡扣松动。
    解决方案:检查安装面板的厚度是否符合要求,确保使用合适的安装方式。
    2. 问题:长时间使用后按钮失效。
    解决方案:定期清洁按钮和接线,避免污垢积累导致接触不良。
    3. 问题:无法点亮 LED。
    解决方案:检查外部电源电压是否符合要求,必要时添加限流电阻。

    总结和推荐


    总体而言,LP01 短身按钮开关凭借其坚固的设计、出色的电气性能和丰富的应用案例,成为众多设备制造商的理想选择。特别是其短身设计和多样化颜色选择,使其在狭小空间内也能发挥出色的表现。如果您的项目需要一个可靠且高效的操作按钮,强烈推荐使用 NKK Switches 的 LP01 系列产品。

LP0115CCKW01C参数

参数
面板开孔尺寸 圆形-16
最大直流触点电压 30V
开关配置 SPDT
电流额定值 3A
机械寿命 50000Cycles
最大交流触点电压 250V
指示颜色 白色
电气寿命 50000Cycles
执行器类型 Round Button
开关功能 Momentary Contact
长*宽*高 20mm(长度)*26.8mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装

LP0115CCKW01C厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

LP0115CCKW01C数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES LP0115CCKW01C LP0115CCKW01C数据手册

LP0115CCKW01C封装设计

查看详情并下载
Symbol
Footprint
3D Model
