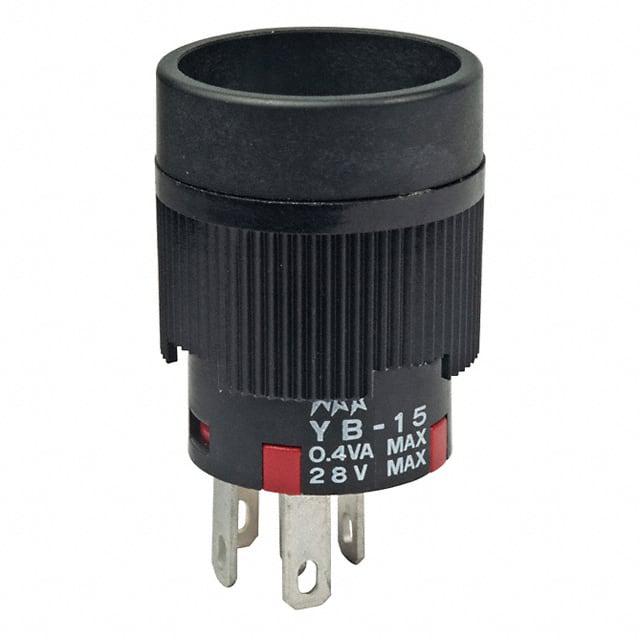

YB15CKG01

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 帽盖 On-Mom SPDT 圆形-16.00(Dia) 1000000Cycles 28V 28V 100000Cycles SPDT 焊接安装,面板安装 18mm(长度)*6.1mm(高度)
供应商型号: YB15CKG01
供应商: 国内现货
标准整包数: 1
NKK SWITCHES 按钮开关 YB15CKG01

YB15CKG01概述

    系列 YB 短体按键开关技术手册

    1. 产品简介


    系列 YB 短体按键开关(Series YB Short Body Pushbuttons)是一种适用于多种工业和消费电子领域的电子元器件。这些按键开关具有多种配置,如单极双掷(SPDT)、双极双掷(DPDT),并提供带或不带指示灯的功能。主要功能包括用于控制电路状态的开关操作,且带有可选的视觉反馈(通过内置的指示灯)。此系列产品广泛应用于工业控制系统、仪器仪表、智能家居等领域。

    2. 技术参数


    - 电气能力(电阻负载)
    - 功率级(银触点):3A @ 125V AC 或 3A @ 250V AC 或 3A @ 30V DC
    - 逻辑级(金触点):0.4VA 最大值 @ 28V AC/DC(0.1mA ~ 0.1A @ 20mV ~ 28V)

    - 其他额定值
    - 触点电阻:银触点最大 50 毫欧,金触点最大 100 毫欧
    - 绝缘电阻:最小 200 兆欧 @ 500V DC
    - 介电强度:接触之间最小 1000V AC,持续时间最少 1 分钟;接触与外壳之间最小 1500V AC,持续时间最少 1 分钟
    - 机械寿命:非锁定电路最小 1,000,000 次操作;锁定电路最小 200,000 次操作
    - 电气寿命:最小 100,000 次操作

    - 正常操作力
    - 单极:非密封型 1.47N,密封型 1.67N
    - 双极:非密封型 2.75N,密封型 2.94N

    - 接触定时
    - 非短路型(断开后接通)
    - 行程
    - 预行程 0.059 英寸(1.5mm),过行程 0.059 英寸(1.5mm),总行程 0.118 英寸(3.0mm)

    3. 产品特点和优势


    - 多样化选择:提供多种颜色和类型的指示灯(白色、绿色、蓝色等),适合不同应用场景。
    - 耐用设计:采用银或金镀层的磷青铜触点,保证长时间使用后的稳定性。
    - IP65 密封:具备良好的防尘防水性能,符合 IEC60529 标准。
    - 抗震设计:采用独特的快速切换设计,提高抗冲击能力,确保长期可靠运行。
    - 紧凑设计:体积小,安装深度小于一英寸,适合空间受限的应用场合。

    4. 应用案例和使用建议


    - 工业控制系统:适用于需要耐用和可靠操作的工业环境,如机床控制面板。
    - 智能家居设备:适用于家庭自动化系统,提供直观的操作体验。
    - 汽车电子:适用于车载音响、空调控制系统,要求具有高可靠性和抗震性。
    使用建议:
    - 在选择指示灯颜色时,考虑人机工程学原则,以便用户易于识别操作状态。
    - 安装时注意防护措施,避免过紧的安装导致开关损坏。
    - 针对不同的操作环境,合理设置触点的电气参数以满足需求。

    5. 兼容性和支持


    - 认证标准:产品符合 UL 和 CSA 认证标准,具体认证信息见技术手册。
    - 配套配件:提供多种附加配件,如保护罩、防尘盖等,以增强其适应不同安装条件的能力。

    6. 常见问题与解决方案


    - Q:如何更换按键帽?
    - A:使用专用工具(如 AT109 Cap Extractor)进行拆卸,按正确方向安装新帽。
    - Q:如何判断电气连接是否良好?
    - A:使用万用表检测触点电阻,确认是否符合产品规格。
    - Q:如何避免静电损伤?
    - A:在处理组件时佩戴防静电手环,保持良好接地。

    7. 总结和推荐


    系列 YB 短体按键开关凭借其多样化选择、高可靠性及优良的环境适应性,成为众多应用场景的理想选择。对于需要高性能和长寿命的项目,这款产品无疑是一个值得信赖的选项。我们强烈推荐使用此款产品,特别是对耐用性和安全性有较高要求的应用场合。

YB15CKG01参数

参数
电气寿命 100000Cycles
开关功能 On-Mom
开关配置 SPDT
最大交流触点电压 28V
最大直流触点电压 28V
电流额定值 -
机械寿命 1000000Cycles
面板开孔尺寸 圆形-16.00(Dia)
执行器类型 帽盖
指示颜色 -
长*宽*高 18mm(长度)*6.1mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

YB15CKG01厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

YB15CKG01数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES YB15CKG01 YB15CKG01数据手册

YB15CKG01封装设计

查看详情并下载
Symbol
Footprint
3D Model
