WT21S

产品分类: 拨动开关
厂牌: NKK SWITCHES
产品描述: 30V(DC) ON - OFF 15000Cycles 10A 焊接安装,面板安装
供应商型号: WT21S
供应商: 国内现货
标准整包数: 1

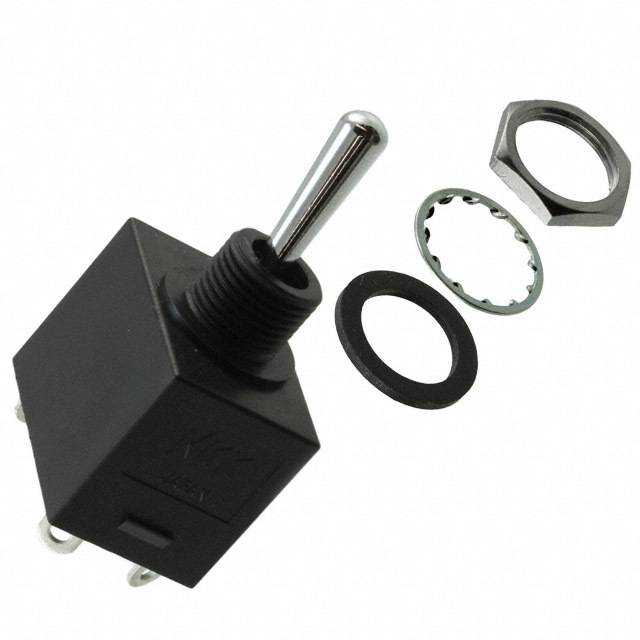

NKK SWITCHES 拨动开关 WT21S

WT21S概述

    环境密封转换开关系列WT产品手册

    1. 产品简介


    环境密封转换开关系列WT 是一款设计用于恶劣环境下的高性能电子元器件。它主要包括各种类型的开关,如单刀单掷(SPST)、双刀单掷(DPST)、单刀双掷(SPDT)和双刀双掷(DPDT)。这些开关在工业自动化、通信设备、医疗仪器等领域有着广泛的应用。

    2. 技术参数


    - 电气容量:10A @ 125V AC 或 6A @ 250V AC 或 10A @ 30V DC。
    - 其他评级:
    - 接触电阻:焊锡夹和螺丝终端型号最大为10毫欧,线缆终端型号最大为30毫欧。
    - 绝缘电阻:在500V DC下最小为200兆欧。
    - 介电强度:1,500V AC,持续1分钟。
    - 机械寿命:对于“On-None-Off”、“On-None-On”和“On-Off-On”模型至少为50,000次操作;其他型号至少为30,000次操作。
    - 电气寿命:至少15,000次操作。
    - 扔角度:24°。

    - 材料与表面处理:
    - 拨动柄:黄铜,镀铬。
    - 套管和外壳:玻璃纤维增强聚酰胺(UL94V-0)。
    - 内壳:密胺树脂。
    - 可移动接触器:铜镀银。
    - 固定接触器:银合金加铜镀银。
    - 引脚:镀锡黄铜。
    - 电缆护套:耐热聚氯乙烯(电缆直径为16AWG)。

    3. 产品特点和优势


    - 密封性:线缆引脚型号符合IEC60529标准的IP67防护等级,焊接夹或螺钉夹型号则在前面板达到IP67,在后面板达到IP60。
    - 结构保护:套管和外壳一体化设计增强了对环境因素的防护能力。
    - 防尘防水:环氧树脂密封基座加上外部壳体,双重防护防止灰尘和水进入(但不能在水下或油下操作)。
    - 接触机制:特别设计的接触机制可断开电路11、12、21和22的轻微接触点。
    - 高可靠性:交互式可移动接触机制通过减少中心触点处的接触反弹来提供高可靠性的切换性能。
    - 耐高温材料:外部壳体使用耐高温树脂,满足UL94V-0阻燃标准并提供高电弧和跟踪抵抗力。

    4. 应用案例和使用建议


    环境密封转换开关系列WT适用于需要高可靠性且具有防尘防水功能的环境。例如,在工业自动化设备中,这种开关可以确保系统即使在严苛环境下也能正常运行。为了进一步提升系统的耐用性,建议在可能产生大量粉尘或振动的工作环境中,选择额外的防护配件如AT401或AT4181套件。

    5. 兼容性和支持


    该产品与各种不同类型的电子元器件具有良好的兼容性,可以广泛应用于不同的系统配置中。厂商提供了丰富的配套硬件和软件支持,以确保最佳的使用体验。

    6. 常见问题与解决方案


    - 问题: 开关在使用过程中接触不良。
    - 解决办法: 检查安装时是否紧固到位,确认线缆连接正确无误。
    - 问题: 开关在特定环境下性能不稳定。
    - 解决办法: 确认安装环境是否符合技术手册要求,必要时更换防护套件以提高防护等级。

    7. 总结和推荐


    环境密封转换开关系列WT凭借其出色的电气性能、高可靠性及广泛的兼容性,在多种应用场景中表现出色。如果你的项目需要高可靠性和良好防护性能的开关,强烈推荐使用这款产品。

WT21S参数

参数
执行器长度 -
机械寿命 15000Cycles
开关功能 ON - OFF
指示颜色 -
最大交流触点电压 -
最大直流触点电压 -
电流额定值 10A
电压额定值 30V(DC)
安装方式 焊接安装,面板安装
包装方式 散装

WT21S厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

WT21S数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨动开关 NKK SWITCHES WT21S WT21S数据手册

WT21S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 60.75
50+ ¥ 56.25
200+ ¥ 53.55
500+ ¥ 52.2
1000+ ¥ 51.3
库存: 10
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 607.5
