首页  >  产品百科  >  GB15AP-XC

GB15AP-XC

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 圆形,按钮 On-Mom SPDT 50000Cycles 28V 28V 50000Cycles SPDT 通孔安装
供应商型号: 633-GB15AP-XC
供应商: Mouser
标准整包数: 1

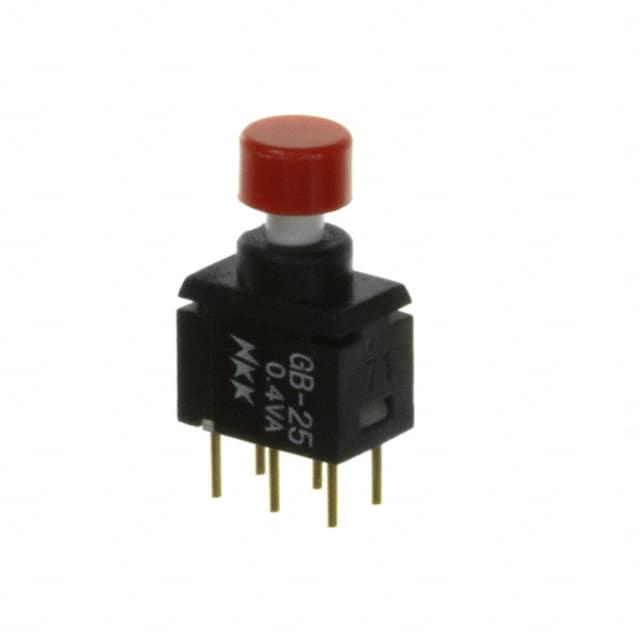

NKK SWITCHES 按钮开关 GB15AP-XC

GB15AP-XC概述


    产品简介


    Series GB Process Sealed Ultra-Miniature Pushbuttons 是一款专为逻辑电路设计的微型推按钮开关。这种超小型设计使其非常适合高密度安装,且每个开关仅重 0.25 克,非常适用于便携式手持设备。该系列支持多种接线方式(直角和平面型),并提供丰富的颜色选项,便于根据具体应用需求进行选择。

    技术参数


    | 参数 | 规格 |

    | 电气容量(电阻负载) | 逻辑电平:最大 0.4VA @ 28V AC/DC 最大,适用范围 0.1mA 至 0.1A,电压 20mV 至 28V |
    | 接触电阻 | 最大 80 毫欧姆 |
    | 绝缘电阻 | 最小 500 兆欧姆 @ 500V DC |
    | 耐压强度 | 最小 500V AC,持续 1 分钟 |
    | 机械寿命 | 至少 50,000 次操作 |
    | 电气寿命 | 至少 50,000 次操作 |
    | 额定操作力 | 1.70 牛顿 |
    | 行程 | 预行程 0.9 毫米;过行程 0.2 毫米;总行程 1.1 毫米 |
    | 工作温度范围 | -30°C 至 +85°C (-22°F 至 +185°F) |

    产品特点和优势


    - 超小型设计:重量轻,适合高密度安装。
    - 完全密封结构:防止接触污染,允许自动焊接和清洁。
    - STC 接触机制:相比传统机制,提供更平滑、可靠的逻辑电平响应。
    - 终端间距标准:0.100 英寸 × 0.100 英寸(2.54 毫米 × 2.54 毫米),符合标准 PCB 网格间距。

    应用案例和使用建议


    Series GB Process Sealed Ultra-Miniature Pushbuttons 适用于各种逻辑电路应用,例如消费电子产品、医疗设备及工业控制装置。对于需要高可靠性和耐久性的场合尤为适用。在使用时,建议确保安装环境符合规定的温度和湿度要求,以延长产品的使用寿命。

    兼容性和支持


    该产品未通过 UL 或 CSA 认证测试,但设计用于低电压低电流的逻辑电平电路。产品与大多数标准 PCB 板兼容,可以轻松集成到现有系统中。制造商提供了详细的安装指导和技术支持文档。

    常见问题与解决方案


    1. 问题:开关操作不顺畅
    解决方案:检查是否正确安装了润滑剂或重新校准。
    2. 问题:接触不良
    解决方案:确认连接点清洁无尘,并确保适当的接触压力。
    3. 问题:外壳损坏
    解决方案:避免在极端环境下使用,遵循规定的操作条件。

    总结和推荐


    Series GB Process Sealed Ultra-Miniature Pushbuttons 凭借其紧凑的设计、卓越的耐用性和广泛的兼容性,在众多逻辑电平应用中表现出色。它不仅满足了现代电子设计对小型化的需求,还提供了稳定的性能表现。因此,对于需要高性能微型开关的应用场景,这款产品是一个极佳的选择。强烈推荐用于需要高密度安装且对体积敏感的应用中。

GB15AP-XC参数

参数
执行器类型 圆形,按钮
机械寿命 50000Cycles
面板开孔尺寸 -
电流额定值 -
开关功能 On-Mom
最大交流触点电压 28V
电气寿命 50000Cycles
开关配置 SPDT
最大直流触点电压 28V
指示颜色 -
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 托盘

GB15AP-XC厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

GB15AP-XC数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES GB15AP-XC GB15AP-XC数据手册

GB15AP-XC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.3025 ¥ 61.7061
10+ $ 6.457 ¥ 54.5617
25+ $ 6.0912 ¥ 51.4706
50+ $ 5.9508 ¥ 50.2843
100+ $ 5.4432 ¥ 45.995
250+ $ 5.2185 ¥ 44.0963
1000+ $ 4.83 ¥ 40.8135
库存: 2306
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 61.7
