YB16RKW01

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Rectangular Button Alternate Contact SPDT 圆形-16 100000Cycles 30V 250V 100000Cycles 3A SPDT 面板安装
供应商型号: YB16RKW01
供应商: 国内现货
标准整包数: 1

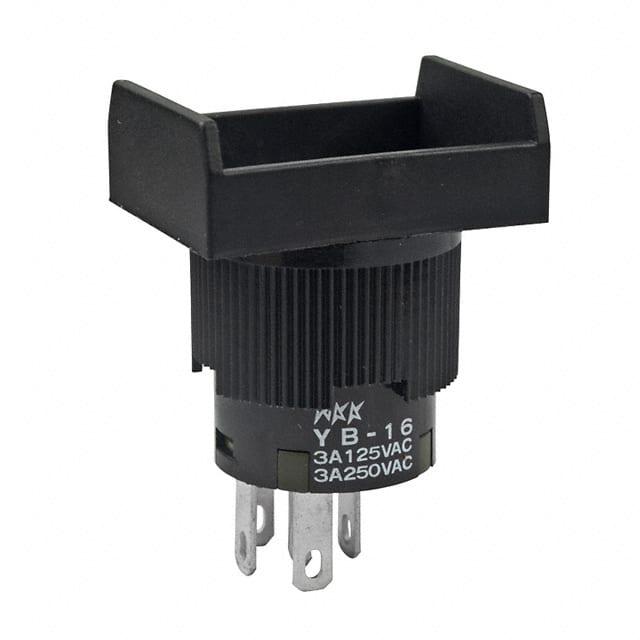

NKK SWITCHES 按钮开关 YB16RKW01

YB16RKW01概述


    产品简介


    短身按钮开关系列 YB
    YB 系列短身按钮开关(Short Body Pushbuttons)由 NKI 开关公司生产,适用于多种控制面板和机械设备。这些开关主要用于非瞬时电路,具有高机械和电气寿命,广泛应用于工业自动化、仪器仪表和消费电子产品等领域。

    技术参数


    - 电气容量:电阻负载下,银触点的功率等级为 3A @ 125V AC 或 3A @ 250V AC 或 3A @ 30V DC;逻辑等级(金触点)为 0.4VA 最大 @ 28V AC/DC 最大。
    - 其他评级:
    - 接触电阻:银触点最大 50 毫欧姆,金触点最大 100 毫欧姆。
    - 绝缘电阻:最小 200 兆欧姆 @ 500V DC。
    - 耐压强度:接触间最小 1000V AC,持续 1 分钟;接触与外壳间最小 1500V AC,持续 1 分钟。
    - 机械寿命:瞬时电路最小 1,000,000 次操作;维持电路最小 200,000 次操作。
    - 电气寿命:最小 100,000 次操作。
    - 额定操作力:单极非密封 1.47N,密封 1.67N;双极非密封 2.75N,密封 2.94N。
    - 接触时间:非短路型(断开后接通)。
    - 行程:预行程 0.059 英寸(1.5mm),过行程 0.059 英寸(1.5mm),总行程 0.118 英寸(3.0mm)。
    材料与工艺
    - 外壳/面板:玻璃纤维增强聚酰胺(UL94V-0)。
    - 快速连接框架:不锈钢。
    - 基座:玻璃纤维增强聚酰胺(UL94V-0)。
    - 可动接触器:磷青铜镀银或镀金。
    - 可动触点:银合金镀银或黄铜镀金。
    - 固定触点:银合金或铜镀金。
    - 开关端子:磷青铜镀锡。
    - 灯端子:磷青铜镀锡。
    环境数据
    - 工作温度范围:-25°C 到 +50°C(-13°F 到 +122°F)(照明);-25°C 到 +70°C(-13°F 到 +158°F)(非照明)。
    - 湿度:90% 到 95% 湿度下 96 小时 @ 40°C(104°F)。
    - 振动:10 Hz 到 55 Hz,峰值到峰值振幅为 1.5mm,穿越频率范围,返回时间为 1 分钟;三个正交方向,每方向振动 2 小时。
    - 冲击:50G(490m/s²),在 6 个正交方向上测试,每个方向进行 5 次冲击。
    - 密封性:符合 IEC60529 标准的 IP65 密封等级(类似 NEMA 4 和 13)。

    产品特点和优势


    1. 照明选项:提供全表面或局部照明,支持白光、绿光和蓝光的超亮 LED,以及红光、琥珀光和绿光的亮 LED。
    2. 设计创新:组合式面板屏障是开关的一部分,防止意外触发;独特的热塑性弹性体密封圈加上内壳和外壳接头的丁腈橡胶卷边,提供了额外的内部机制保护。
    3. 紧凑设计:紧凑的设计使背面深度小于一英寸。
    4. 安装方便:环氧树脂密封端子可以锁住助焊剂、灰尘、溶剂和其他污染物。
    5. 反馈系统:锁定机制可用于指示电路状态,带有声音和触觉反馈。

    应用案例和使用建议


    应用案例:
    - 工业自动化:用于制造设备的操作控制。
    - 仪器仪表:用于医疗设备或工业控制面板。
    - 消费电子:用于家用电器的控制面板。
    使用建议:
    - 在安装过程中要确保接触良好,避免接触不良导致的误操作。
    - 注意开关的操作环境温度,特别是在高温环境下需采取散热措施。

    兼容性和支持


    兼容性:
    - 与多种电子元件和设备兼容,具体兼容性请参考配套文档。
    支持和维护:
    - NKI 开关公司提供全面的技术支持和售后服务,具体请联系制造商获取更多信息。

    常见问题与解决方案


    1. Q: 开关无法正常操作
    - A: 检查安装是否正确,确保连接良好。如问题依旧,联系技术支持。

    2. Q: LED 灯不亮
    - A: 检查电源连接是否正常,确认 LED 电压和电流匹配。如果仍存在问题,检查 LED 是否损坏。

    总结和推荐


    YB 系列短身按钮开关以其出色的耐用性、可靠性以及多功能的照明选择,在各种应用场景中表现出色。其紧凑的设计和卓越的密封性能使其适用于苛刻的工作环境。对于需要高度可靠和精确控制的应用场合,YB 系列短身按钮开关是一个值得推荐的选择。

YB16RKW01参数

参数
开关配置 SPDT
指示颜色 -
最大直流触点电压 30V
电流额定值 3A
面板开孔尺寸 圆形-16
机械寿命 100000Cycles
电气寿命 100000Cycles
开关功能 Alternate Contact
执行器类型 Rectangular Button
最大交流触点电压 250V
通用封装 SPDT
安装方式 面板安装
应用等级 工业级
包装方式 散装

YB16RKW01厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

YB16RKW01数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES YB16RKW01 YB16RKW01数据手册

YB16RKW01封装设计

查看详情并下载
Symbol
Footprint
3D Model
