首页  >  产品百科  >  UB15KKW015C-CC

UB15KKW015C-CC

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Square Button On-Mom SPDT 方形-16.20x16.20 1000000Cycles 30V 125V 红色 10000Cycles 5A SPDT 卡入式安装,按扣安装,焊接安装,面板安装 17.8mm(长度)*17.8mm(高度)
供应商型号: 360-2102-ND
供应商: Digi-Key
标准整包数: 1

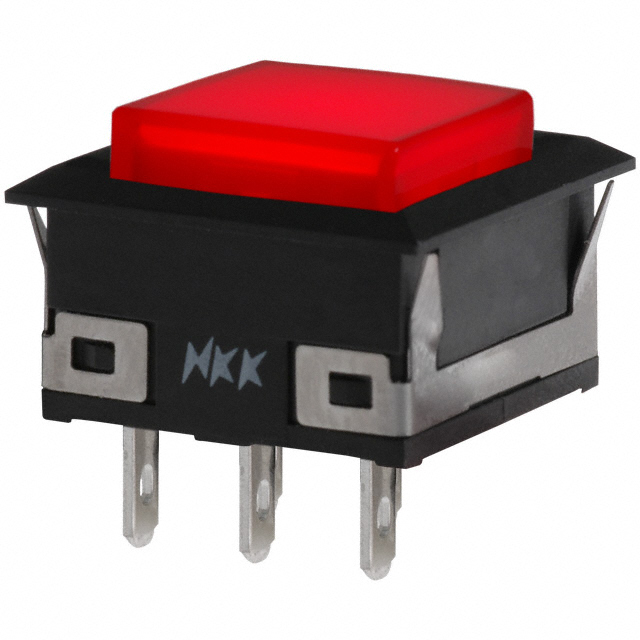

NKK SWITCHES 按钮开关 UB15KKW015C-CC

UB15KKW015C-CC概述

    # Series UB低剖面按钮开关技术手册

    产品简介


    Series UB低剖面按钮开关是一种广泛应用于各种工业和消费电子领域的紧凑型开关设备。这些开关设计紧凑且坚固耐用,可提供出色的机械和电气性能。它分为单极(SP)和双极(DP)版本,适合多种安装方式,包括PCB焊接和面板安装。Series UB系列开关适用于需要敏感触发和快速响应的应用场景。
    主要功能:
    - 低剖面设计,适用于空间受限的应用
    - 高性能触点,确保长使用寿命
    - 多种颜色和标记选项,便于标识
    - 支持矩形和方形外形尺寸
    - 可选发光和非发光型号
    应用领域:
    - 工业控制面板
    - 医疗设备
    - 测试和测量设备
    - 家用电器

    技术参数


    以下是Series UB开关的主要技术参数:
    | 参数类别 | 描述 |

    | 电气容量(电阻负载) | 银触点:5A @ 125/250V AC 或 5A @ 30V DC
    逻辑级触点:0.4VA最大 @ 28V AC/DC |
    | 接触电阻 | 银:最大50毫欧姆
    金:最大100毫欧姆 |
    | 绝缘电阻 | 最小200兆欧姆 @ 500V DC |
    | 介电强度 | 接触间最小1000V AC,1分钟
    接触与外壳间最小1500V AC,1分钟 |
    | 机械寿命 | 按键动作:1百万次操作
    切换动作:20万次操作 |
    | 电气寿命 | 银触点:1万次操作
    带3A电阻负载:银触点10万次
    金触点:20万次 |
    | 操作力 | 单极:1.9牛顿(正方形和矩形)
    双极:2.55牛顿(正方形),3.1牛顿(矩形) |
    | 行程 | 预行程:1.7毫米
    过行程:0.6毫米
    总行程:2.3毫米 |

    产品特点和优势


    1. 创新设计:独特的超亮LED提供均匀明亮的照明,适合需要高可见度的应用。
    2. 多功能性:支持矩形和方形安装方式,适用范围广。
    3. 可靠性高:快速切换机制和长寿命保证了长期稳定性。
    4. 多样化选择:提供多种颜色和文字组合,以满足不同用户的定制需求。
    5. 易于安装:支持PCB焊接和面板安装,适应多种应用环境。

    应用案例和使用建议


    应用案例
    - 工业控制面板:Series UB开关用于工业自动化系统中的紧急停止按钮,具备明确的视觉反馈。
    - 医疗设备:高亮度LED指示灯使得医护人员能够在昏暗环境中轻松识别设备状态。
    - 家用电器:小巧的设计使其非常适合家庭电子设备的控制面板。
    使用建议
    - 在高温环境下使用时,应注意适当增加散热措施,避免LED因温度过高而损坏。
    - 确保开关安装稳固,特别是在振动较大的环境中,以延长使用寿命。
    - 若需更高的电流承载能力,可选择银触点而非金触点。

    兼容性和支持


    Series UB开关可与大多数主流电子设备兼容,特别是那些需要紧凑型组件的应用。制造商提供全面的技术支持,包括安装指南、维护手册和售后服务。客户可以通过官方网站下载详细的技术文档和用户手册。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法正常触发 | 检查安装是否正确,确保接线无误 |
    | LED灯不亮 | 检查电源连接是否正常,更换LED灯可能需要维修 |
    | 开关声音异常 | 清洁开关内部,必要时更换部件 |

    总结和推荐


    Series UB低剖面按钮开关以其紧凑的设计、卓越的性能和广泛的兼容性成为同类产品中的佼佼者。无论是在工业还是消费领域,这款开关都能提供可靠的解决方案。因此,我们强烈推荐Series UB系列开关给需要高性能和可靠性的用户。

UB15KKW015C-CC参数

参数
执行器类型 Square Button
电流额定值 5A
指示颜色 红色
开关功能 On-Mom
机械寿命 1000000Cycles
电气寿命 10000Cycles
开关配置 SPDT
面板开孔尺寸 方形-16.20x16.20
最大直流触点电压 30V
最大交流触点电压 125V
长*宽*高 17.8mm(长度)*17.8mm(高度)
通用封装 SPDT
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
包装方式 散装

UB15KKW015C-CC厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB15KKW015C-CC数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB15KKW015C-CC UB15KKW015C-CC数据手册

UB15KKW015C-CC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.8424 ¥ 115.8436
10+ $ 11.9454 ¥ 99.9684
25+ $ 11.2636 ¥ 94.2624
50+ $ 10.7729 ¥ 90.1561
100+ $ 10.3027 ¥ 86.2204
250+ $ 9.7111 ¥ 81.2698
500+ $ 9.2854 ¥ 77.7069
1000+ $ 8.8775 ¥ 74.2936
库存: 125
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 115.84
