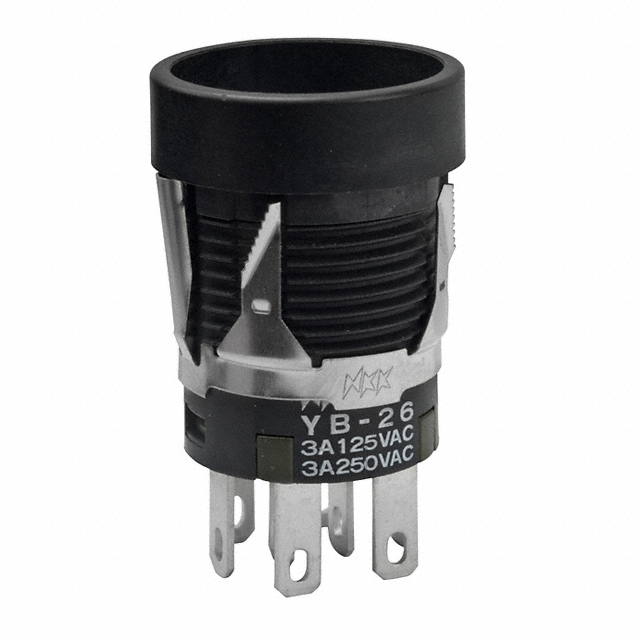

YB26MKW01

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: NKK Switches按钮开关, 面板安装, 开-开操作, 面板开孔直径16mm, 无指示灯, 双刀双掷
供应商型号: 1960280
供应商: 海外现货
标准整包数: 1

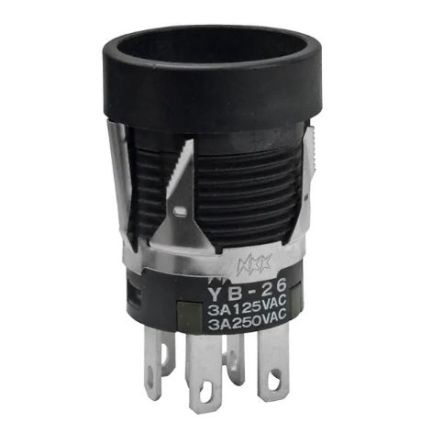

NKK SWITCHES 按钮开关 YB26MKW01

YB26MKW01概述

    系列YB短按钮型开关

    产品简介


    系列YB短按钮型开关是专为需要高效控制和指示的应用设计的,尤其适用于工业控制、通信设备和自动化系统等领域。这些开关提供多种配置选择,包括单极(SPDT)和双极(DPDT)版本,能够满足不同应用的需求。

    技术参数


    - 电气容量:电阻负载下,银触点为3A @ 125V AC 或 3A @ 250V AC 或 3A @ 30V DC;金触点为逻辑电平,最大0.4VA @ 28V AC/DC。
    - 接触电阻:银触点最大50毫欧姆;金触点最大100毫欧姆。
    - 绝缘电阻:在500V DC时最小为200兆欧姆。
    - 耐压强度:在额定电压下的交流电击穿测试,接触间最低1,000V AC,接触与外壳间最低1,500V AC。
    - 机械寿命:瞬态电路至少1,000,000次操作,保持电路至少200,000次操作。
    - 电气寿命:至少100,000次操作。
    - 标准温度范围:非亮化为–25°C至+70°C,亮化为–25°C至+50°C。
    - 湿度:最高95%湿度在40°C环境下持续96小时。
    - 振动:频率范围内的振动峰值加速度为1.5mm,方向角6个,持续时间2小时。
    - 冲击:在6个方向上分别经受5次冲击,每方向50G(490m/s²)。

    产品特点和优势


    - 全面照明:采用发光二极管(LED)或发光二极管(多元素)灯泡,可以选择不同的颜色(白、绿、蓝、红、琥珀、黄)和亮度级别。
    - 集成式防误操作防护:结合一体式阻挡带的设计,有效防止意外触发。
    - 密封保护:内置橡胶密封圈和热塑性弹性体帽内的特殊密封圈,增强防水和防尘能力。
    - 高密度设计:面板深度小于一英寸,适应空间紧凑的应用需求。
    - 耐用材料:外壳和底座使用玻璃纤维增强尼龙(UL94V-0),接触器采用磷青铜镀银或镀金。

    应用案例和使用建议


    该系列开关广泛应用于工业控制系统和通讯设备中。例如,在一个自动控制系统中,它们可以用作启停开关或状态指示器。为了延长使用寿命,建议定期检查和清洁设备,以确保内部接触器无污垢和灰尘污染。

    兼容性和支持


    系列YB短按钮型开关符合UL和CSA标准,所有带有焊接端子的型号都获得了相应认证。制造商还提供详细的安装指导和支持服务,包括标准件的使用说明和安装扭矩限制。

    常见问题与解决方案


    1. 问题:开关在长时间使用后出现接触不良现象。
    - 解决方案:清洗或更换接触器,或者进行重新润滑。
    2. 问题:在高温环境下运行的设备显示不稳定。
    - 解决方案:选择适合高温应用的特定型号,如带有散热装置的型号。
    3. 问题:在潮湿环境中设备发生短路。
    - 解决方案:确保设备完全密封,使用IP65等级的面板密封模型。

    总结和推荐


    系列YB短按钮型开关凭借其卓越的电气特性和可靠的设计,在工业和自动化领域表现优异。其广泛的适用性、易于安装和维护的特点使其成为许多应用的理想选择。总体来说,强烈推荐此系列开关用于需要高可靠性和稳定性的应用场景。

YB26MKW01参数

参数
最大交流触点电压 125V
开关配置 DPDT
电气寿命 200000Cycles
指示颜色 -
面板开孔尺寸 圆形-16.00(Dia)
机械寿命 200000Cycles
电流额定值 3A
最大直流触点电压 30V
开关功能 On-On
执行器类型 Without Cap
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
应用等级 工业级
包装方式 散装

YB26MKW01厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

YB26MKW01数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES YB26MKW01 YB26MKW01数据手册

YB26MKW01封装设计

查看详情并下载
Symbol
Footprint
3D Model
