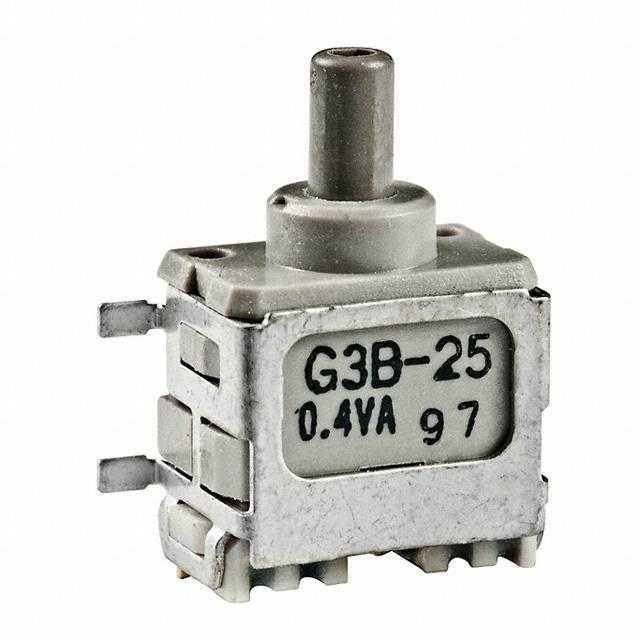

G3B25AH

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 圆形,柱塞 On-Mom DPDT 50000Cycles 28V 28V 50000Cycles 贴片安装 11mm(长度)*5.55mm(高度)
供应商型号: G3B25AH-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 按钮开关 G3B25AH

G3B25AH概述


    产品简介


    产品名称:G3B Ultra-Miniature Process Sealed SMT Pushbuttons
    产品类型:超小型密封表面贴装按键开关
    主要功能:适用于逻辑电平电路,提供标准的单极双掷(SPDT)和双极双掷(DPDT)电路配置
    应用领域:广泛应用于手持设备、自动化设备及各类消费电子产品中

    技术参数


    - 电气容量:逻辑电平:最大0.4VA @ 28V AC/DC(适用范围:0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 接触电阻:最大80毫欧姆
    - 绝缘电阻:最小500兆欧姆 @ 500V DC
    - 耐压强度:500V AC,持续1分钟
    - 机械寿命:至少50,000次操作
    - 电气寿命:至少50,000次操作
    - 额定操作力:2.0N
    - 行程:预行程0.6mm;过行程0.5mm;总行程1.1mm

    产品特点和优势


    1. 超小型设计:重量仅为0.6克,适合高密度安装,特别适用于手持设备。
    2. 包装方式多样:采用带盘式和管式包装,方便自动化放置。
    3. 材料选择:使用耐热树脂材料,允许波峰焊接和红外回流焊接。
    4. 密封设计:通过独特的结构设计实现了完全密封,允许使用清洗剂进行清洗。
    5. 高可靠性:采用获奖的STC接触机制,提供了传统机制无法比拟的稳定性和可靠性。

    应用案例和使用建议


    应用案例:G3B系列按键开关被广泛应用于需要高密度安装和轻量化的手持设备中,例如智能手机和平板电脑。此外,由于其耐用性和高可靠性,也常用于工业自动化设备中。
    使用建议:
    - 为了确保开关的机械稳定性,在进行垂直安装时,建议使用面板固定以避免焊点受机械应力。
    - 安装过程中应确保贴装精度,以满足产品所需的共面性要求(<0.15mm)。
    - 为了便于焊点检查,可选用具有防焊锡桥接功能的弯翼终端。

    兼容性和支持


    兼容性:此产品主要用于低电压、低电流逻辑电平电路。目前尚未获得UL或CSA认证。
    支持:
    - 清洗过程建议使用自动清洗系统。
    - 手动焊接和重新流焊接均推荐使用。
    - 提供多种包装选项,包括带盘式、管式包装。

    常见问题与解决方案


    1. 问题:开关在焊接过程中出现虚焊。
    - 解决方案:确保使用正确的焊接温度和时间,避免过热或不足。
    2. 问题:开关触点不稳定。
    - 解决方案:检查是否正确选择了符合规格的焊料和助焊剂,确保焊接质量和焊接后的清洁度。
    3. 问题:封装后的产品外观有缺陷。
    - 解决方案:确保在封装前已完成所有必要的检查和测试,选择合适的封装方法。

    总结和推荐


    综合评估:G3B系列超小型密封表面贴装按键开关凭借其独特的结构设计和高性能参数,展示了在高密度安装和轻量化领域的显著优势。其卓越的可靠性和易维护性使其成为众多电子设备的理想选择。
    推荐使用:鉴于其出色的性能和广泛的应用范围,强烈推荐在手持设备、自动化设备和消费电子产品的开发中使用G3B系列按键开关。

G3B25AH参数

参数
最大直流触点电压 28V
机械寿命 50000Cycles
电气寿命 50000Cycles
开关配置 DPDT
最大交流触点电压 28V
执行器类型 圆形,柱塞
面板开孔尺寸 -
电流额定值 -
开关功能 On-Mom
指示颜色 -
长*宽*高 11mm(长度)*5.55mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 托盘

G3B25AH厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

G3B25AH数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES G3B25AH G3B25AH数据手册

G3B25AH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.636 ¥ 105.7475
10+ $ 10.9065 ¥ 91.2736
25+ $ 10.2835 ¥ 86.0602
40+ $ 9.9778 ¥ 83.5014
80+ $ 9.5425 ¥ 79.859
230+ $ 8.9144 ¥ 74.6022
440+ $ 8.5484 ¥ 71.539
945+ $ 8.1354 ¥ 68.0834
库存: 181
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 105.74
直接购买
加入购物车
