UB15KKW015D-DD

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Square Button On-Mom SPDT 方形-16.20x16.20 1000000Cycles 30V 125V 琥珀色 10000Cycles 5A SPDT 卡入式安装,按扣安装,焊接安装,面板安装 17.8mm(长度)*8.6mm(高度)
供应商型号: ET-2376336
供应商: 海外现货
标准整包数: 1

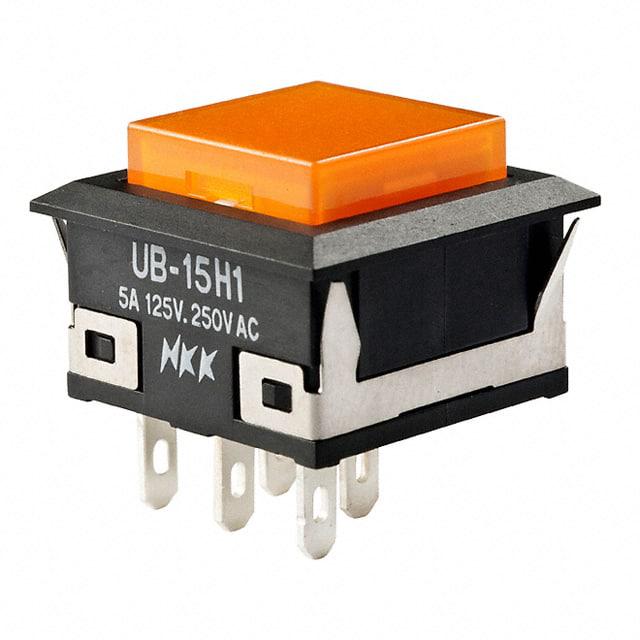

NKK SWITCHES 按钮开关 UB15KKW015D-DD

UB15KKW015D-DD概述

    Series UB Low Profile Pushbutton Switches 技术手册

    1. 产品简介


    Series UB 是来自NKK Switches的一系列低轮廓按钮开关。这种开关主要应用于工业控制、仪器仪表、自动化系统及各类需要可靠按钮操作的场合。该系列产品提供非发光和点光源发光两种模式,颜色选择多样,以适应不同视觉需求的应用环境。其设计轻薄,安装方式灵活,支持PCB和插件式安装。

    2. 技术参数


    - 电容量:功率等级(代码W)为5A @ 125/250V交流或5A @ 30V直流;逻辑级(代码G)为0.4VA最大 @ 28V交流/直流最大。
    - 接触电阻:银触点最大50毫欧姆,金触点最大100毫欧姆。
    - 绝缘电阻:最小200兆欧姆 @ 500V直流。
    - 耐压强度:接触间最小1000V交流,接触与外壳间最小1500V交流。
    - 机械寿命:按压动作下最小100万次,切换动作下最小20万次。
    - 电气寿命:银触点最小10,000次,银触点与3A @ 125V AC电阻负载组合下最小100,000次,金触点最小200,000次。
    - 额定操作力:单极:方形160克,矩形194克;双极:方形260克,矩形316克。
    - 接点时间:先断后合。
    - 行程:方形预行程1.7mm (.067"),过行程0.6mm (.024"),总行程2.3mm (.091");矩形预行程1.7mm (.067"),过行程0.7mm (.028"),总行程2.4mm (.095")。
    - 工作温度范围:带灯版本-25°C至+50°C,不带灯版本-20°C至+70°C。
    - 湿度:在40°C (104°F) 下90~95%湿度持续96小时。
    - 振动:频率10~55Hz,峰值振幅1.5mm穿越频段1分钟,在三个直角方向持续2小时。
    - 冲击:50g加速度,6个直角方向各承受5次冲击。
    - 燃烧标准:UL94V-0材料。

    3. 产品特点和优势


    - 紧凑设计:低轮廓结构适合空间有限的应用。
    - 多样化颜色和照明选项:提供多种颜色和发光模式,满足不同应用需求。
    - 耐用性高:高机械和电气寿命保证长期稳定运行。
    - 可靠性:严格的设计测试确保在恶劣环境下的可靠操作。
    - 易于安装:支持PCB和插件式安装,安装便捷。

    4. 应用案例和使用建议


    - 应用案例:工业控制面板、家用电器控制板、医疗设备、汽车仪表盘等。
    - 使用建议:在安装前确认工作温度和湿度条件,选择合适的工作电压以避免损坏;对于需要长时间工作的应用,建议定期检查接触状态以确保良好接触。

    5. 兼容性和支持


    - 兼容性:与常见的电路板和壳体材料兼容,支持标准PCB安装。
    - 技术支持:厂家提供详细的技术文档和支持服务,帮助用户解决问题。

    6. 常见问题与解决方案


    - 问题1:接通瞬间开关跳动。
    - 解决方法:检查安装的接触面是否平整,可能需要调整或清洁。
    - 问题2:发光二极管亮度不足。
    - 解决方法:确认是否正确连接外部电源源,并检查LED驱动电路的球形电阻是否正确配置。
    - 问题3:开关触点不稳定。
    - 解决方法:更换触点组件或考虑增加清洁和维护周期。

    7. 总结和推荐


    Series UB低轮廓按钮开关凭借其耐用性和多样化功能,非常适合于需要高度可靠按钮操作的应用场景。其广泛的适用范围和丰富的配置选项使其在市场上具有较高的竞争力。总体而言,推荐给需要高质量、耐用按钮开关的专业用户。

UB15KKW015D-DD参数

参数
电流额定值 5A
开关配置 SPDT
最大交流触点电压 125V
面板开孔尺寸 方形-16.20x16.20
电气寿命 10000Cycles
最大直流触点电压 30V
指示颜色 琥珀色
执行器类型 Square Button
开关功能 On-Mom
机械寿命 1000000Cycles
长*宽*高 17.8mm(长度)*8.6mm(高度)
通用封装 SPDT
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

UB15KKW015D-DD厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB15KKW015D-DD数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB15KKW015D-DD UB15KKW015D-DD数据手册

UB15KKW015D-DD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.873 ¥ 125.6771
10+ $ 13.2088 ¥ 111.6145
25+ $ 12.509 ¥ 105.7008
50+ $ 11.8476 ¥ 100.1119
100+ $ 11.2223 ¥ 94.8285
250+ $ 10.8346 ¥ 91.5525
库存: 6
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 125.67
