JPL26B/U-B

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Rectangular Button Off-On DPST 矩形-28.00x21.20 25000Cycles 125V 25000Cycles 16A 卡入式安装,按扣安装,焊接安装,面板安装
供应商型号: TS-JPL26B/U-B
供应商: 海外现货
标准整包数: 1

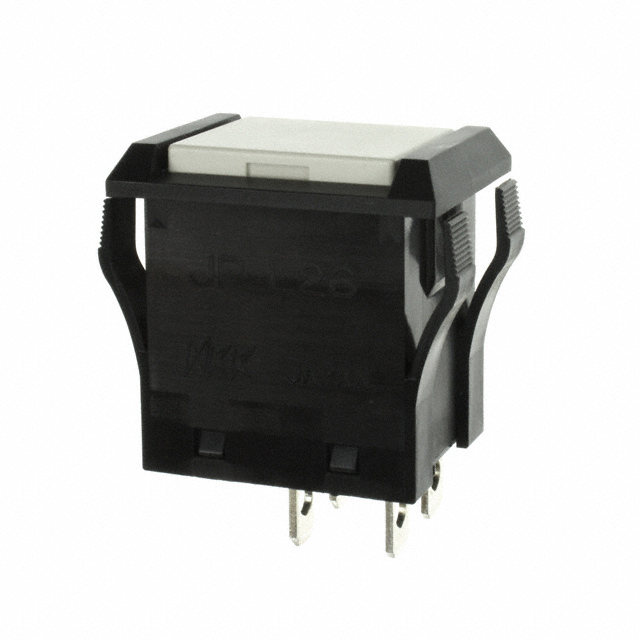

NKK SWITCHES 按钮开关 JPL26B/U-B

JPL26B/U-B概述


    产品简介


    产品名称:国际认证按钮开关(Series JP)
    产品类型:
    国际认证按钮开关(Series JP)是一种广泛应用于工业自动化控制系统的按钮开关。这类开关主要分为单极(SPST)和双极(DPST)两种型号,具备明显的外部绝缘屏障、出色的机械和电气寿命,适用于需要高可靠性和安全性的场合。
    主要功能:
    - 支持大电流(电阻负载)和高电压(125/250V AC)
    - 高防护等级,具有抗尘、抗冲击、抗振动的能力
    - 设计用于频繁操作的场合,如工业控制系统、机械设备等
    应用领域:
    - 工业自动化控制系统
    - 机械设备
    - 医疗器械
    - 车辆控制台

    技术参数


    电气参数:
    - 电源等级:10A @ 125/250V AC(JPM系列),16A @ 125/250V AC(JPL系列)
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小1,000兆欧姆@500V DC
    - 介电强度:接触间最小2,000V AC;接触与外壳间最小4,000V AC,持续1分钟
    - 机械寿命:最小25,000次操作
    - 电气寿命:最小25,000次操作
    - 额定操作力:JPM单极3.53N,双极6.47N;JPL单极4.51N,双极9.02N
    - 接触方式:非短路(断开后接通)
    机械参数:
    - 预行程:0.059英寸(1.5mm)
    - 过行程:0.071英寸(1.8mm)
    - 总行程:0.130英寸(3.3mm)
    - 按钮位置:正常位置与挡板齐平;按压到位时低于正常位置0.079英寸(2.0mm)
    材料与表面处理:
    - 外壳/框架及挡板:聚酰胺(UL94V-0级阻燃)
    - 可移动触点:银合金
    - 内部密封:聚苯硫醚(UL94V-0级阻燃)
    - 静态触点:银合金加铜
    - 基座:三聚氰胺(UL94V-0级阻燃)
    - 端子:镀银黄铜
    环境参数:
    - 操作温度范围:-10°C至+70°C
    - 湿度:40°C(104°F)下90%~95%湿度,持续96小时
    - 振动:频率范围10~55Hz,峰值加速度1.5mm,1分钟内完成频率扫描,每个方向振动2小时
    - 冲击:50G(490m/s²)加速度,测试6个直角方向,每个方向5次冲击

    产品特点和优势


    行业首创:
    Series JP是业界首款通过TV认证的成型按钮开关,专门设计用于承受大电流涌入。JPM系列通过TV-5认证,而JPL系列则通过TV-8认证,保证了在极端条件下的可靠性。
    高性能:
    - 明显的外部绝缘屏障提升了绝缘电阻和介电强度。
    - 精心设计的内部聚苯硫醚(PPS)密封件确保了防尘性能。
    - 快速断开机制有助于避免接触焊接,保持良好的接触效果。
    - 采用嵌入式端子并用环氧树脂密封,防止了助焊剂、灰尘及其他污染物进入。
    - 由阻燃树脂制成的外壳符合UL 94V-0标准。

    应用案例和使用建议


    应用案例:
    Series JP系列按钮开关广泛应用于工业自动化控制系统、机械设备、医疗器械和车辆控制台等领域。例如,在机床控制系统中,这些按钮开关能够实现精准的信号传输,从而提高生产效率和安全性。
    使用建议:
    - 在选择合适的按钮型号时,应注意其额定电流和电压是否满足实际应用需求。
    - 定期进行清洁维护,避免灰尘和其他污染物影响其性能。
    - 在恶劣环境下使用时,注意选择适当的安装位置以减少外界因素对其性能的影响。

    兼容性和支持


    兼容性:
    Series JP系列按钮开关具有良好的兼容性,可以与其他常见的电气设备和控制系统无缝对接。
    支持:
    制造商提供了详尽的技术文档和客户支持服务,帮助用户更好地理解和使用该产品。此外,还提供定制化服务,以满足不同客户的具体需求。

    常见问题与解决方案


    Q1: 按钮开关出现接触不良怎么办?
    - A1: 检查是否有灰尘或异物堆积在触点上,定期进行清洁维护。
    Q2: 按钮操作过程中感觉不顺畅,应该如何处理?
    - A2: 确认操作力是否在规定范围内,必要时可咨询技术人员调整机械结构。

    总结和推荐


    总体评价:
    Series JP系列按钮开关凭借其卓越的电气和机械性能、出色的防护能力以及高度的兼容性,在工业自动化领域具有显著的优势。其独特的设计和高标准的认证使其成为市场上极具竞争力的产品之一。
    推荐理由:
    如果您正在寻找一款能够在恶劣环境下稳定运行的高质量按钮开关,Series JP系列无疑是一个明智的选择。无论是从性能还是性价比角度来看,它都值得您的信赖和投资。

JPL26B/U-B参数

参数
指示颜色 -
机械寿命 25000Cycles
开关配置 DPST
开关功能 Off-On
执行器类型 Rectangular Button
最大直流触点电压 -
最大交流触点电压 125V
电流额定值 16A
电气寿命 25000Cycles
面板开孔尺寸 矩形-28.00x21.20
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

JPL26B/U-B厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JPL26B/U-B数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES JPL26B/U-B JPL26B/U-B数据手册

JPL26B/U-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
