KP0115ACBKG03RGBJB

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Off-Mom SPST-NO 12V 通孔安装
供应商型号: 3618351
供应商: 海外现货
标准整包数: 1

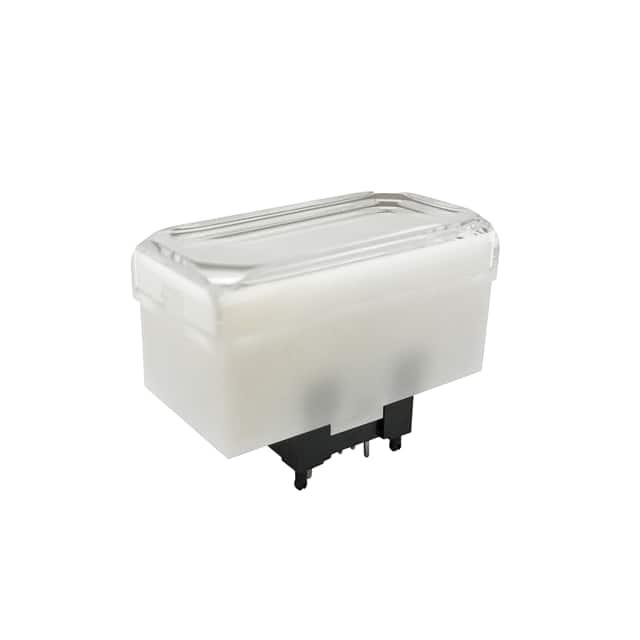

NKK SWITCHES 按钮开关 KP0115ACBKG03RGBJB

KP0115ACBKG03RGBJB概述

    高亮按钮(带矩形帽及RGB LED)KP系列技术手册

    产品简介


    KP系列高亮按钮是专为需要可靠且具有高度可见性的开关应用而设计的电子元件。它结合了矩形帽和RGB(红绿蓝)LED,提供了多种颜色选择,适用于汽车、工业控制面板、家用电器等多种领域。这款按钮主要功能是通过LED灯点亮来指示状态或操作情况,具备高亮度和均匀照明的特点。

    技术参数


    KP0115ACBKG03RGB技术参数如下:
    - 额定电压:12V DC
    - 最大电流:100mA
    - 接触电阻:最大200毫欧
    - 绝缘电阻:最小100兆欧(@250V DC)
    - 介电强度:接触之间最小1000V AC,接触和外壳之间最小1500V AC(各1分钟)
    - 机械寿命:至少1,000,000次操作
    - 电气寿命:至少1,000,000次操作
    - 额定操作力:最大1.9N
    - 操作行程:预行程0.122英寸(3.1毫米),过行程0.055英寸(1.4毫米),总行程0.177英寸(4.5毫米)
    LED相关参数:
    - 最大正向电流:红色30mA,绿色30mA,蓝色30mA
    - 典型正向电流:红色20mA,绿色14mA,蓝色9mA
    - 正向电压:红色2.0V,绿色2.9V,蓝色2.9V
    - 峰值功耗:红色60mW,绿色80mW,蓝色80mW
    - 最大反向电压:5V
    - 主波长:红色621.5nm,绿色522.5nm,蓝色472.5nm

    产品特点和优势


    KP系列高亮按钮具有以下特点和优势:
    - 多功能RGB LED:内置RGB LED能够发出红、绿、蓝三种颜色,可通过外部电路控制不同颜色的组合,以实现复杂的状态显示功能。
    - 高可靠性:接触电阻低,保证长期使用的稳定性和可靠性。
    - 广泛的工作温度范围:能够在-25°C至+50°C的环境下正常工作。
    - 坚固耐用:采用耐高温材料,适合恶劣工作环境。
    - 易于安装:PC端子设计便于安装和焊接,提高了生产效率。

    应用案例和使用建议


    该系列按钮广泛应用于工业控制面板、汽车仪表盘等领域。例如,在一个汽车控制面板的应用中,KP系列按钮可以用来指示车辆的各种状态(如油量、水温、车门开启等)。使用时需要注意,由于LED需通过外部电路供电,所以在设计电路时要确保正确的电源电压和球形电阻值,以防止LED损坏。此外,由于该产品对静电敏感,需要采取适当的ESD防护措施,比如使用防静电袋存储和运输。

    兼容性和支持


    KP系列按钮与大多数标准PCB兼容,适用于标准焊接工艺。制造商提供了详细的技术文档和安装指南,以帮助用户正确安装和使用该产品。同时,他们也提供了一系列支持服务,包括技术支持和维修服务,确保客户在使用过程中得到充分的支持。

    常见问题与解决方案


    - 问题:LED无法点亮
    - 解决办法:检查外部电路连接是否正确,确认LED的正负极接法正确;同时,检查外部电源是否达到LED的额定电压。

    - 问题:按钮按下后无反应
    - 解决办法:确认机械部分是否有卡顿现象,同时检查电路板上的接线是否松动或短路。

    总结和推荐


    KP系列高亮按钮是一款集多功能与高可靠性于一身的产品,尤其适用于需要高亮度照明和多色显示的场合。其广泛的工作温度范围和优良的机械、电气性能使其成为众多工业和消费类电子产品领域的理想选择。总体来说,KP系列按钮不仅在技术和性能上表现出色,而且在安装和使用方面也提供了极大的便利性,非常值得推荐。

KP0115ACBKG03RGBJB参数

参数
最大直流触点电压 12V
电流额定值 -
执行器类型 -
最大交流触点电压 -
指示颜色 -
机械寿命 -
面板开孔尺寸 -
开关配置 SPST-NO
开关功能 Off-Mom
电气寿命 -
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 盒装

KP0115ACBKG03RGBJB厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

KP0115ACBKG03RGBJB数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES KP0115ACBKG03RGBJB KP0115ACBKG03RGBJB数据手册

KP0115ACBKG03RGBJB封装设计

查看详情并下载
Symbol
Footprint
3D Model
