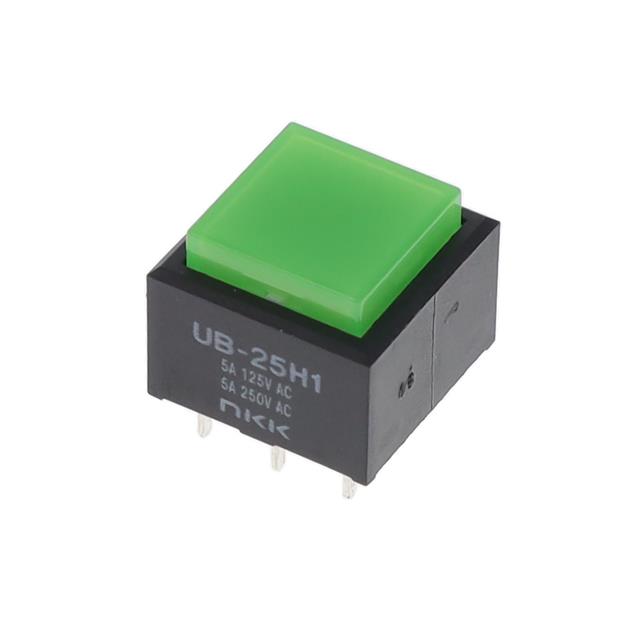

UB25SKW035F-FF

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Square Button On-Mom DPDT 1000000Cycles 30V 125V 绿色 10000Cycles 通孔安装 15.24mm(长度)*15.24mm(高度)
供应商型号: 633-UB25SKW035FFF
供应商: Mouser
标准整包数: 1
NKK SWITCHES 按钮开关 UB25SKW035F-FF

UB25SKW035F-FF概述

    产品简介:低轮廓按钮开关 Series UB
    Series UB低轮廓按钮开关是专门设计用于紧凑空间且具有高性能特性的电子元件。该系列产品广泛应用于工业控制、医疗设备、通信设备等领域。开关包括非发光和带发光两种类型,能够满足不同场合下的需求。主要分为触感型、钥匙锁型、旋转型、滑动型及倾斜型等多种形式,是复杂电路系统中理想的操控组件。

    技术参数


    以下是Series UB低轮廓按钮开关的关键技术规格:
    | 参数类别 | 具体参数 |

    | 额定电流 | 银合金触点:5A @ 125/250V AC 或 5A @ 30V DC |
    金合金触点:0.4VA最大 @ 28V AC/DC |
    | 接触电阻 | 银合金触点:≤50毫欧姆 |
    金合金触点:≤100毫欧姆 |
    | 绝缘电阻 | ≥200兆欧姆 @ 500V DC |
    | 电介质强度 | ≥1000V AC @ 1分钟(触点间);≥1500V AC @ 1分钟(触点对壳体) |
    | 机械寿命 | 按下式:≥1,000,000次操作 |
    转换式:≥200,000次操作 |
    | 电气寿命 | 银合金触点:≥10,000次操作 |
    金合金触点:≥200,000次操作 |
    | 操作力 | 单极:1.9N(方形)、1.9N(矩形) |
    双极:2.55N(方形)、3.1N(矩形) |
    | 行程 | 预行程:0.067英寸(1.7毫米);过行程:0.024英寸(0.6毫米);总行程:0.091英寸(2.3毫米) |

    产品特点和优势


    1. 多功能LED选择:提供红、绿、蓝、白等多种LED颜色,支持单色或双色照明,增强视觉效果。
    2. 超亮LED设计:适用于各种需要明亮指示的场景,确保用户能清晰辨识。
    3. 紧凑设计:适合狭小安装空间,适用于便携式设备和紧凑型面板。
    4. 快开快闭特性:减少电弧,延长电气寿命,提高可靠性。
    5. 独立锁扣机制:提供明显的触觉反馈,指示电路状态,避免误操作。

    应用案例和使用建议


    典型应用场景
    - 工业自动化控制面板
    - 医疗监控设备
    - 通信基站开关面板
    使用建议
    1. 在高湿环境中使用时,建议增加防水保护措施。
    2. 对于需要频繁操作的应用场景,建议选用更高电气寿命的金合金触点。
    3. 定期检查LED灯泡状态,确保设备正常运行。

    兼容性和支持


    兼容性:
    - Series UB系列开关与多种标准电路板兼容,支持PCB焊接和直接插入安装。
    - 提供多款不同形状和尺寸的外壳,适应不同安装要求。
    支持与维护:
    - 厂商提供全面的技术文档和快速响应的客户支持服务。
    - 提供样品测试和定制化设计支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关接触不良 | 检查触点是否清洁,必要时重新焊接或更换触点 |
    | LED亮度不足 | 更换高亮度LED,调整驱动电压 |
    | 开关无法切换状态 | 检查安装位置是否正确,调整操作力度 |

    总结和推荐


    总结:
    Series UB低轮廓按钮开关凭借其高性能、耐用性和多样性,在工业和消费电子领域表现出色。其紧凑的设计、高可靠性和丰富的LED选项使其成为理想的用户界面选择。
    推荐:
    对于需要高性能、长使用寿命且体积小巧的开关解决方案,Series UB低轮廓按钮开关是一个理想的选择。它适用于各种严苛的工作环境,并能满足复杂的用户需求。
    最终推荐评分:⭐⭐⭐⭐⭐

UB25SKW035F-FF参数

参数
电气寿命 10000Cycles
最大直流触点电压 30V
指示颜色 绿色
开关配置 DPDT
开关功能 On-Mom
执行器类型 Square Button
面板开孔尺寸 -
电流额定值 -
最大交流触点电压 125V
机械寿命 1000000Cycles
长*宽*高 15.24mm(长度)*15.24mm(高度)
安装方式 通孔安装
包装方式 散装

UB25SKW035F-FF厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB25SKW035F-FF数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB25SKW035F-FF UB25SKW035F-FF数据手册

UB25SKW035F-FF封装设计

查看详情并下载
Symbol
Footprint
3D Model
