首页  >  产品百科  >  UB15KKG015C-CC

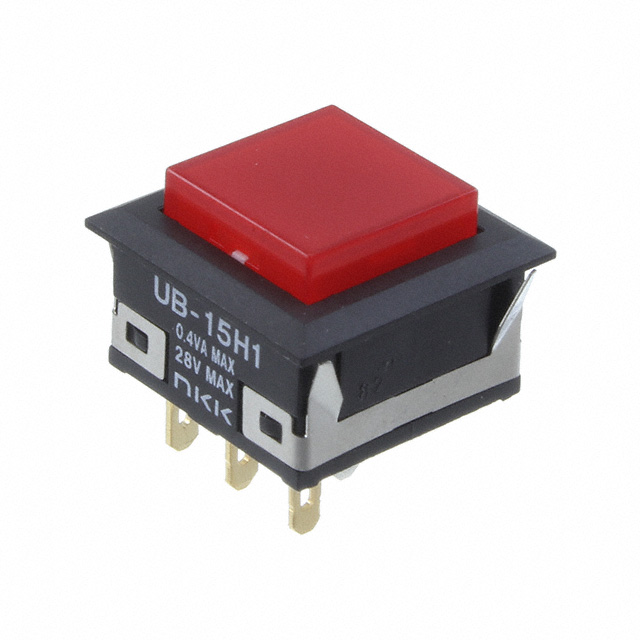

UB15KKG015C-CC

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 按钮,方形 On-Mom SPDT 方形-16.20x16.20 1000000Cycles 28V 28V 红色 200000Cycles SPDT 卡入式安装,按扣安装,焊接安装,面板安装 17.8mm(长度)*17.8mm(高度)
供应商型号: 360-3761-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 按钮开关 UB15KKG015C-CC

UB15KKG015C-CC概述


    产品简介


    Series UB低轮廓按钮开关
    Series UB低轮廓按钮开关是一款广泛应用于各种工业自动化控制和人机交互界面的电子元件。此系列产品不仅适用于常规操作,还能提供高度可靠的功能,以满足严苛的应用需求。这些按钮开关设计紧凑,易于安装,是机械制造、控制系统集成以及用户界面设计的理想选择。

    技术参数


    - 电气容量:银触点可承受5A @ 125/250V交流电或5A @ 30V直流电负载;金触点可承受逻辑级负载0.4VA最大值 @ 28V交流/直流(适用范围为0.1mA ~ 0.1A @ 20mV ~ 28V)。
    - 接触电阻:银触点最大50毫欧,金触点最大100毫欧。
    - 绝缘电阻:在500V直流电压下最小200兆欧。
    - 耐压强度:在接触之间施加1,000V交流电压至少1分钟;接触与外壳之间施加1,500V交流电压至少1分钟。
    - 机械寿命:单次操作至少1,000,000次;交替操作模式下至少200,000次。
    - 电气寿命:银触点在125V交流电下3A负载时至少10,000次;金触点在28V交流/直流下至少200,000次。
    - 额定操作力:单极操作力1.9牛顿;双极操作力2.55牛顿(方形),3.1牛顿(矩形)。
    - 接触时间:断开先于接通。
    - 行程:预行程1.7毫米;超行程0.6毫米;总行程2.3毫米。

    产品特点和优势


    - 高亮度LED:提供均匀的光效,适用于指示灯和背光。
    - 紧凑设计:适合用于空间受限的设计,如紧凑型控制面板。
    - 敏感触发机制:快速闭合和断开特性有助于减少电弧并延长电气寿命。
    - 锁存机构:独立于开关机构,提供电路状态的可见和触觉反馈。
    - 端子密封:环氧树脂密封,防止助焊剂、溶剂和其他污染物进入。

    应用案例和使用建议


    - 工业自动化:Series UB低轮廓按钮开关适用于各类工业自动化设备,提供稳定的机械和电气性能。
    - 机器面板控制:由于其紧凑的尺寸和高可靠性,适合嵌入式控制面板的设计。
    - 用户界面:在需要频繁操作的地方,Series UB的触感和指示功能提供了良好的用户体验。
    使用建议:
    - 在设计电路时,应考虑到开关的电气寿命和操作频率,确保使用条件与产品的额定参数相符。
    - 鉴于其高亮度LED的特性,适当的设计可以提高人机交互界面的可视性。

    兼容性和支持


    Series UB低轮廓按钮开关采用标准化接口,易于与其他标准电子元器件和设备兼容。制造商提供详细的安装指南和技术支持服务,确保用户能够顺利进行安装和维护。

    常见问题与解决方案


    1. 问:产品如何防尘防水?
    - 答:虽然这些设备没有密封处理,但可以通过局部清洁来避免灰尘积累。使用酒精基溶液对手动清洗设备进行清理。
    2. 问:如何确保电气连接的安全?
    - 答:请遵循正确的焊接时间和温度参数,以确保电气连接的稳定性和安全性。具体参数参见补充资料部分。

    总结和推荐


    Series UB低轮廓按钮开关以其紧凑的设计、高可靠性、敏感触发机制和高亮度LED照明,在工业自动化和用户界面设计中具有显著优势。其独特的锁存机构和环氧密封端子进一步提升了其在恶劣环境下的耐用性。对于需要高可靠性且空间受限的应用场景,强烈推荐使用该系列开关。

UB15KKG015C-CC参数

参数
机械寿命 1000000Cycles
开关功能 On-Mom
最大直流触点电压 28V
面板开孔尺寸 方形-16.20x16.20
执行器类型 按钮,方形
最大交流触点电压 28V
电流额定值 -
指示颜色 红色
开关配置 SPDT
电气寿命 200000Cycles
长*宽*高 17.8mm(长度)*17.8mm(高度)
通用封装 SPDT
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 托盘

UB15KKG015C-CC厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB15KKG015C-CC数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB15KKG015C-CC UB15KKG015C-CC数据手册

UB15KKG015C-CC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.3624 ¥ 120.1953
10+ $ 12.3916 ¥ 103.7022
25+ $ 11.6842 ¥ 97.7821
40+ $ 11.3363 ¥ 94.8703
80+ $ 10.8417 ¥ 90.7318
230+ $ 10.1277 ¥ 84.7562
440+ $ 9.7116 ¥ 81.2741
945+ $ 9.2423 ¥ 77.3466
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 120.19
