WB15T-DA

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Round Plunger Momentary Contact SPDT 30000Cycles 15000Cycles SPDT 螺纹安装,面板安装 28.8mm(长度)*65.8mm(高度)
供应商型号: TS-WB15T-DA
供应商: 海外现货
标准整包数: 1

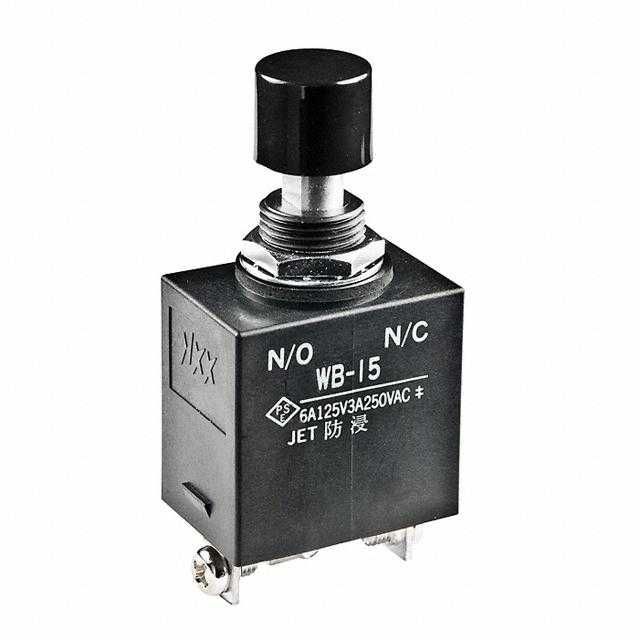

NKK SWITCHES 按钮开关 WB15T-DA

WB15T-DA概述

    # 环境密封型按钮系列WB技术手册

    产品简介


    环境密封型按钮系列WB是NKK开关公司推出的一款专为严苛环境设计的开关产品。这种单单元构造的外壳和面板结合提供了优异的防尘防水性能,特别适合工业自动化、机械设备控制等领域。其独特的设计确保了高可靠性及耐久性,在各种恶劣环境下都能稳定运行。

    技术参数


    电气规格
    - 额定容量:6A @ 125V AC, 3A @ 250V AC 或 6A @ 30V DC(电阻负载)
    - 接触电阻:焊接端子和螺钉端子型号最大值为10毫欧姆;引线端子型号最大值为30毫欧姆
    - 绝缘电阻:500V DC 下最小值为200兆欧姆
    - 耐压强度:1,500V AC 最低值持续1分钟
    - 机械寿命:最少30,000次操作
    - 电气寿命:最少15,000次操作
    - 接触方式:断开前先闭合
    材料与工艺
    - 按钮:黄铜镍镀层
    - 套管和外壳:玻璃纤维增强聚酰胺(UL94V-0级外壳)
    - 内壳:三聚氰胺
    - 内密封圈:硅橡胶
    - 外密封圈:天然橡胶
    - 可动触点:铜银镀层
    - 固定触点:银合金加铜银镀层
    - 端子:螺钉端子为黄铜银镀层;焊接端子和引线端子为铜锡镀层
    - 引线护套:耐热聚氯乙烯(导线为AWG 16)
    环境数据
    - 工作温度范围:-30°C 至 +70°C
    - 湿度:40°C 下 90%~95%湿度维持96小时
    - 振动:10~55Hz,峰值位移1.5mm,各方向2小时
    - 冲击:50G加速度(在6个正交方向上各受5次冲击)
    安装
    - 焊接时间与温度:3秒 @ 350°C
    标准与认证
    - 阻燃标准:UL94V-0外壳
    - 导线材料标准:UL AWM 1015认证,VW-1阻燃等级;-20°C 至 +105°C 温度范围;最大载荷600V;AWG16
    - CSA TEW 105认证,-20°C 至 +105°C 温度范围;最大载荷600V

    产品特点和优势


    环境密封型按钮系列WB具备卓越的环境防护能力,满足IP67标准的防护要求,能够承受极端温度和湿度条件。此外,其采用的特殊接触机制和材料确保了稳定的电气性能和长寿命。独特设计的接触机制和轻巧耐用的结构使其成为工业控制领域的理想选择。

    应用案例和使用建议


    应用案例
    - 工业自动化控制
    - 机械设备操控
    - 船舶和海上平台
    使用建议
    - 在安装过程中注意确保所有连接处都经过严格密封处理,以保证防水效果。
    - 定期检查密封圈的状态,必要时更换,以保持长期的防护性能。
    - 使用推荐的焊接时间和温度,确保可靠的电气连接。

    兼容性和支持


    兼容性
    - 此产品具有良好的兼容性,可以与多种其他电子元件和系统集成使用。
    支持和服务
    - NKK开关公司提供详尽的技术文档和支持服务,包括电话和电子邮件咨询,以帮助用户解决任何使用中的问题。

    常见问题与解决方案


    问题1:接触电阻过高
    - 解决方法:检查接触面是否有污染物,清洁并重新安装接触部分。
    问题2:开关损坏
    - 解决方法:确认电源电压和电流是否符合规定范围,必要时更换合适规格的开关。
    问题3:无法正确读取信号
    - 解决方法:检查连接线缆是否存在断裂或接触不良的情况,修复或更换损坏的线缆。

    总结和推荐


    总体而言,环境密封型按钮系列WB以其卓越的环境防护能力和可靠的工作性能,非常适合于工业自动化和其他严苛环境下的应用。强烈推荐给需要高可靠性的控制系统的工程师和技术人员。该产品不仅性能优越,而且厂商提供了全面的支持服务,确保用户在使用过程中无后顾之忧。

WB15T-DA参数

参数
最大交流触点电压 -
机械寿命 30000Cycles
最大直流触点电压 -
电气寿命 15000Cycles
开关配置 SPDT
电流额定值 -
执行器类型 Round Plunger
面板开孔尺寸 -
开关功能 Momentary Contact
指示颜色 -
长*宽*高 28.8mm(长度)*65.8mm(高度)
通用封装 SPDT
安装方式 螺纹安装,面板安装
包装方式 散装

WB15T-DA厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

WB15T-DA数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES WB15T-DA WB15T-DA数据手册

WB15T-DA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 35.7669 ¥ 304.0187
10+ $ 32.3988 ¥ 275.3898
50+ $ 29.7654 ¥ 253.0059
250+ $ 29.184 ¥ 248.064
库存: 0
起订量: 7 增量: 1
交货地:
最小起订量为:5
合计: ¥ 0
