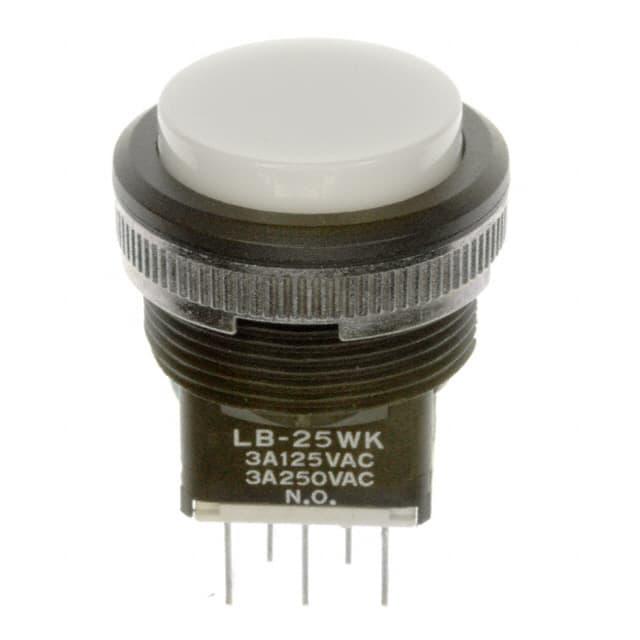

LB25WKW01-BJ

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Round Button On-Mom DPDT 圆形-22.00(Dia) 1000000Cycles 30V 125V 透明 100000Cycles 3A 焊接安装,面板安装
供应商型号: TS-LB25WKW01-BJ
供应商: 海外现货
标准整包数: 1
NKK SWITCHES 按钮开关 LB25WKW01-BJ

LB25WKW01-BJ概述


    产品简介


    产品名称: LB系列标准尺寸按钮开关
    产品类型: 按钮开关
    主要功能: 提供机械和电气操作功能,适用于多种控制面板和电子设备。
    应用领域: 广泛应用于工业自动化、控制系统、医疗设备、办公自动化等领域。

    技术参数


    - 电气容量(电阻负载):
    - 银触点:3A @ 125V AC 或 3A @ 250V AC 或 3A @ 30V DC
    - 金触点:0.4VA最大值 @ 28V AC/DC(适用范围 0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 其他评级:
    - 触点电阻:银触点最大50毫欧,金触点最大100毫欧
    - 绝缘电阻:最低200兆欧 @ 500V DC
    - 介电强度:接触之间最小1000V AC,持续1分钟;接触与外壳之间最小1500V AC,持续1分钟
    - 机械寿命:瞬时电路最小1,000,000次,保持电路最小200,000次
    - 电气寿命:最小100,000次
    - 额定操作力:4.41N
    - 接触定时:非短路(断开-闭合)
    - 行程:预行程0.059英寸(1.5毫米),过行程0.059英寸(1.5毫米),总行程0.118英寸(3.0毫米)
    - 材料与表面处理:
    - 外壳:玻璃纤维增强聚酰胺(UL94V-0)
    - 嵌入式框架:不锈钢
    - 可动触点:银合金或铜镀金
    - 固定触点:银合金或铜镀金
    - 底座:液晶聚合物(UL94V-0)
    - 开关端子:磷青铜镀银或镀金
    - 灯端子:黄铜镀银
    - 环境数据:
    - 工作温度范围:发光型-25°C至+50°C,非发光型-25°C至+70°C
    - 湿度:90~95%湿度,持续96小时@40°C
    - 振动:10~55Hz峰值振幅1.5mm,跨越频率范围1分钟内返回,三个垂直方向各振动2小时
    - 冲击:50G(490m/s²),六个垂直方向各5次冲击
    - 密封:嵌入式不可用,见下一部分的面板密封

    产品特点和优势


    - 精心设计的光线扩散和过滤系统:提供明亮均匀的前板照明,支持面板更换灯泡。
    - 点状照明:可选择单色和双色LED。
    - 超亮LED:白光、绿光、蓝光等。
    - 不锈钢夹子:提供了广泛的面板厚度安装保障。
    - 锁定功能:指示电路状态。
    - 声音和触觉反馈:操作平滑且响应迅速。
    - 弹跳式接触机制:提供长电气寿命和敏感触发。
    - 组合焊盘和快速连接端子:环氧树脂密封,防止流体、灰尘和其他污染物进入。
    - 面板密封型号:符合IEC60529标准IP65等级。

    应用案例和使用建议


    - 应用案例:广泛应用于工业自动化设备、仪器仪表、医疗设备和办公自动化设备中。
    - 使用建议:确保操作环境温度和湿度条件满足技术参数要求。为了获得最佳性能和可靠性,在安装时请遵循制造商的指导进行操作。

    兼容性和支持


    - 兼容性:可以与其他电子设备和控制面板轻松集成。
    - 支持和维护:购买后享受来自供应商的技术支持和维护服务。

    常见问题与解决方案


    - 问题: 如何判断该按钮开关的安装是否正确?
    - 解决方案: 确认安装过程中插销的位置和方向正确,并通过操作开关验证其功能。
    - 问题: 在长时间运行中,如何保证按钮开关的稳定性和可靠性?
    - 解决方案: 定期检查并清洁开关,确保其接触良好,没有腐蚀或污垢。

    总结和推荐


    LB系列标准尺寸按钮开关以其坚固耐用、电气性能优越及广泛的应用范围在市场上具有较强的竞争力。该产品适用于多种工业环境,是各类控制系统的理想选择。推荐用户在选择按钮开关时考虑其性能和应用需求,以实现最佳的效果和体验。

LB25WKW01-BJ参数

参数
开关功能 On-Mom
面板开孔尺寸 圆形-22.00(Dia)
最大直流触点电压 30V
执行器类型 Round Button
最大交流触点电压 125V
开关配置 DPDT
机械寿命 1000000Cycles
指示颜色 透明
电气寿命 100000Cycles
电流额定值 3A
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

LB25WKW01-BJ厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

LB25WKW01-BJ数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES LB25WKW01-BJ LB25WKW01-BJ数据手册

LB25WKW01-BJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
