AT4036B

产品分类: 按钮开关
厂牌: NKK SWITCHES

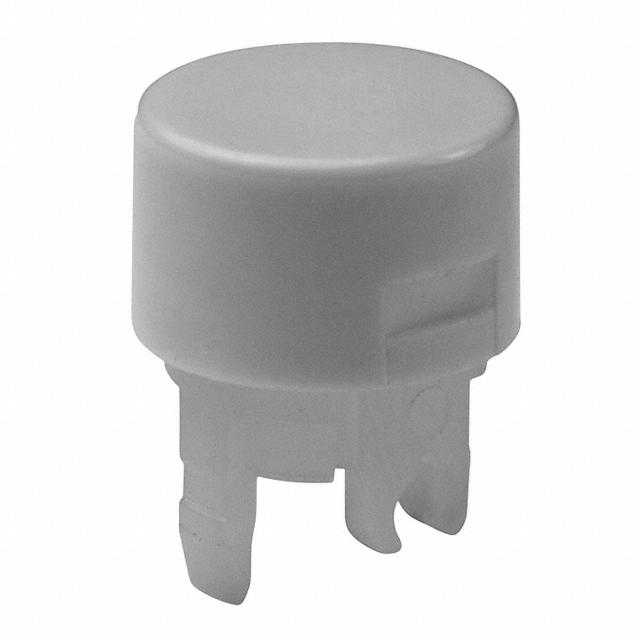

产品描述: Switch Access Round Nonilluminated Cap Push Button Switch
供应商型号: AT4036B-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 按钮开关 AT4036B

AT4036B概述


    产品简介


    Series HB Subminiature Pushbuttons 是一款设计精巧的微型按钮开关,适用于各种紧凑型面板和设备。该系列产品提供多种配置,包括单刀双掷(SPDT)电路,可以实现多种操作模式。其主要功能包括通过发光二极管(LED)进行全表面和点状照明,支持滑动重装,并且具有超亮LED选项,颜色选择丰富。此系列开关广泛应用于工业控制、通信设备、医疗设备和家用电器等领域。

    技术参数


    - 电气容量(电阻负载):0.1A 最大值 @ 30V AC/DC
    - 其他评级:
    - 接触电阻:≤50 毫欧姆
    - 绝缘电阻:≥100 兆欧 @ 500V DC
    - 耐压强度:≥500V AC(1分钟)
    - 机械寿命:≥100,000 次操作
    - 电气寿命:≥50,000 次操作
    - 额定操作力:3.43 牛顿
    - 行程:预行程 2.2mm;过行程 0.8mm;总行程 3.0mm
    - 材料与表面处理:
    - 外壳:玻璃纤维增强聚酰胺
    - 基座:玻璃纤维增强聚酰胺
    - 可动触点:磷青铜镀银
    - 静触点:磷青铜镀银
    - 公共端子:磷青铜镀银
    - 端子:磷青铜镀银
    - 环境数据:
    - 工作温度范围:
    - 带灯:–25°C 至 +50°C
    - 不带灯:–25°C 至 +70°C
    - 湿度:90~95%湿度下持续96小时 @ 40°C
    - 振动:10~55Hz频率范围内峰值振幅1.5mm @ 1分钟
    - 冲击:50G加速度 @ 6个直角方向

    产品特点和优势


    Series HB 微型按钮开关的独特功能使其在市场上具有强大的竞争力。它提供了丰富的LED颜色选择(如白、绿、蓝、红、琥珀和绿色),并支持全表面和点状照明。此外,其紧凑的设计(9mm正方形或圆形边框)使其适合狭窄的空间安装。该开关还具备耐久性高、可靠性强的特点,能够承受大量的操作循环。同时,带有自清洁动作的双滑动触点进一步增强了接触稳定性,延长了使用寿命。

    应用案例和使用建议


    该系列产品适用于需要高度集成和耐用性的应用场景。例如,在医疗设备中作为控制按钮,或在工业自动化系统中作为信号指示器。对于需要频繁使用的场合,建议定期检查连接情况以确保最佳性能。此外,在安装过程中应注意避免过度拧紧固定螺母,以免损坏外壳。

    兼容性和支持


    Series HB 系列产品设计时考虑到了广泛的兼容性,可以与其他标准组件轻松配合使用。制造商提供了全面的技术支持服务,包括产品选型指导、定制化解决方案及售后维护等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | LED不亮 | 检查LED电路是否正确连接,确认外部电源电压符合要求;必要时添加适当阻值的限流电阻。 |
    | 开关触点接触不良 | 清洁开关内部触点,并检查是否有异物阻塞。 |
    | 操作手感异常 | 调整操作力度,确保开关处于正常工作状态;如问题依旧存在,则需更换新部件。 |

    总结和推荐


    总体而言,Series HB 微型按钮开关以其卓越的设计、可靠的性能以及多样化配置赢得了市场的认可。无论是从技术规格还是实际应用来看,这都是一款值得信赖的产品。如果您正在寻找一款高性能的小型开关来满足您的特定需求,那么 Series HB 将是一个非常理想的选择。因此,我们强烈推荐这款产品给那些追求质量和效率的专业人士。

AT4036B参数

参数
电流额定值 -
执行器类型 -
机械寿命 -
电气寿命 -
面板开孔尺寸 -
开关功能 -
最大交流触点电压 -
最大直流触点电压 -
指示颜色 -
开关配置 -
长*宽*高 7.4mm(长度)*4.5mm(高度)
安装方式 卡扣安装,按扣安装
零件状态 在售
包装方式 盒装

AT4036B厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

AT4036B数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES AT4036B AT4036B数据手册

AT4036B封装设计

查看详情并下载
Symbol
Footprint
3D Model
