M2013ES1W03

产品分类: 拨动开关
厂牌: NKK SWITCHES
产品描述: 30V(DC) On-Off-On 25000Cycles 30V 125V 6A 11.4mm SPDT 面板安装 13mm(长度)*9.4mm(高度)
供应商型号: TS-M2013ES1W03
供应商: 海外现货
标准整包数: 1

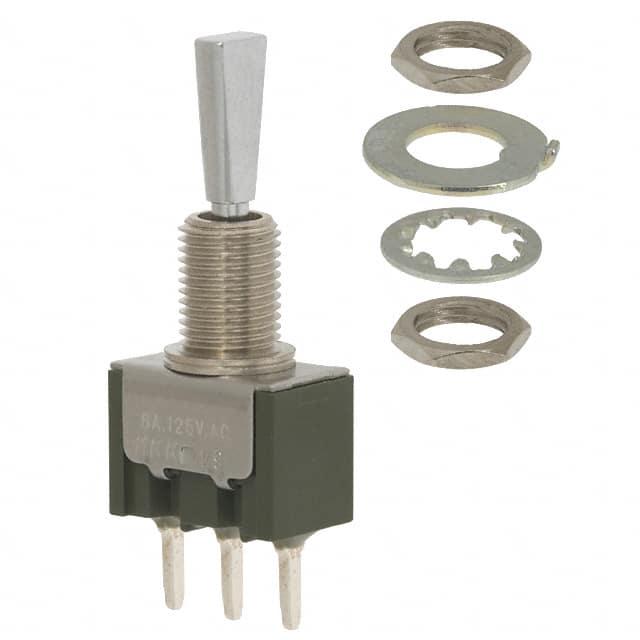

NKK SWITCHES 拨动开关 M2013ES1W03

M2013ES1W03概述


    产品简介


    Series M Miniature Toggles
    Series M Miniature Toggles 是一款广泛应用的小型翘板开关,适用于各种电子设备中。这些开关的主要功能是控制电路的通断状态,广泛应用于工业自动化、家用电器、医疗设备和通信设备等领域。通过其独特的设计和高品质材料,Series M 系列能够提供可靠且稳定的电路控制能力。

    技术参数


    - 电气容量(电阻负载)
    - 银:6A @ 125V AC & 3A @ 250V AC
    - 金:0.4VA 最大 @ 28V AC/DC最大(适用范围 0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 其他规格
    - 接触电阻:银最大 10 毫欧姆;金最大 20 毫欧姆
    - 绝缘电阻:500V 直流下最小 1,000 兆欧姆
    - 介电强度:接触之间至少 1,000V AC 一分钟;接触和外壳之间至少 1,500V AC 一分钟
    - 机械寿命:最低 100,000 次操作;平、锁、防水装置最低 50,000 次操作
    - 电气寿命:银最低 25,000 次操作;金最低 50,000 次操作;银在 3A @ 125V AC 下最低 50,000 次操作
    - 工作环境
    - 工作温度范围:–30°C 到 +85°C(–22°F 到 +185°F)
    - 湿度:40°C(104°F)条件下 90%~95%湿度,持续 96 小时
    - 振动:频率 10~55Hz,峰值 1.5mm,持续 1 分钟
    - 冲击:50G(490m/s²),在六个不同方向各测试五次

    产品特点和优势


    Series M Miniature Toggles 系列开关具有以下几个显著特点:
    - 防旋转设计:标准配置在非圆柱形手柄上,防止手柄和筒身之间的旋转。
    - 抗夹持设计:保护接点免受过量向下力的影响。
    - 高扭矩筒身结构:防止安装过程中的旋转或分离。
    - 高绝缘屏障:提高多极装置的电路隔离度并为接点提供更多保护。
    - UL 阻燃等级:达 UL94V-0 的阻燃材料,确保安全性能。
    - 环氧密封端子:防止焊锡熔渣和其他污染物进入。
    - 明显外部绝缘屏障:增加绝缘电阻和介电强度。
    - 互锁动作块:防止因偏斜手柄而导致的开关失效。
    - 框架与壳体间坚固连接:提供 1,500V 的介电强度。

    应用案例和使用建议


    Series M Miniature Toggles 广泛应用于工业自动化、家电、医疗设备和通信设备等场合。例如,在一个工业自动化系统中,Series M 开关可以用于控制电机的启停,通过其可靠的机械和电气性能,确保系统的稳定运行。在使用过程中,建议用户严格按照技术手册中的指示进行安装和维护,以确保最佳性能。

    兼容性和支持


    Series M Miniature Toggles 支持多种安装方式,包括筒身安装、直角板安装和平面板安装。厂商提供详细的技术文档和售后支持,确保用户能够轻松获得所需帮助。用户可以通过电话或电子邮件联系技术支持团队,获取产品选型指南、安装说明和技术咨询服务。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:开关无法正常工作
    - 解决方法:检查开关接线是否正确,重新焊接连接点。

    - 问题:开关寿命低于预期
    - 解决方法:检查开关的工作环境是否符合技术参数要求,确保避免过载操作。

    - 问题:开关存在噪音
    - 解决方法:检查开关是否受到外界干扰,如电磁干扰或机械振动。

    总结和推荐


    综上所述,Series M Miniature Toggles 以其可靠的电气性能、出色的机械寿命和广泛的兼容性,在众多应用领域中表现出色。强烈推荐用户在需要控制电路通断的应用中选择这款高质量的开关。无论是工业自动化还是家用电器,Series M 都能提供卓越的性能,满足用户的需求。

M2013ES1W03参数

参数
最大交流触点电压 125V
最大直流触点电压 30V
电流额定值 6A
电压额定值 30V(DC)
执行器长度 11.4mm
机械寿命 25000Cycles
开关功能 On-Off-On
指示颜色 -
长*宽*高 13mm(长度)*9.4mm(高度)
通用封装 SPDT
安装方式 面板安装
零件状态 在售
包装方式 散装

M2013ES1W03厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

M2013ES1W03数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨动开关 NKK SWITCHES M2013ES1W03 M2013ES1W03数据手册

M2013ES1W03封装设计

查看详情并下载
Symbol
Footprint
3D Model
