首页  >  产品百科  >  YB25WCKW01-5C-JC

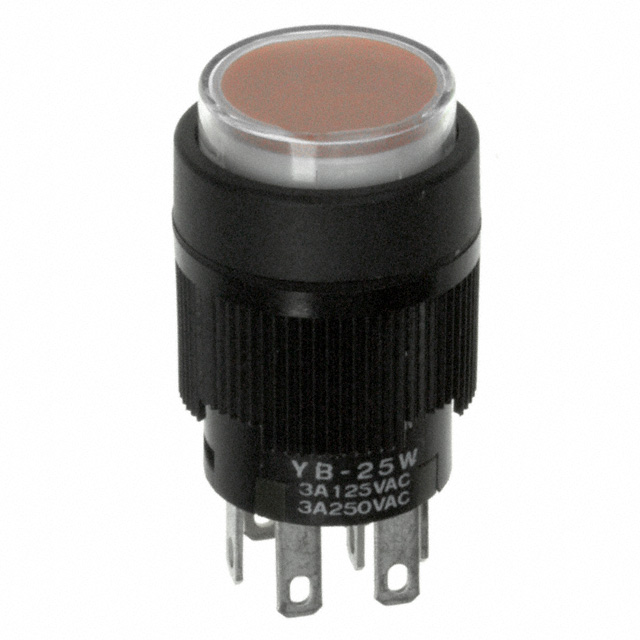

YB25WCKW01-5C-JC

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Round Button On-Mom DPDT 圆形-16.00(Dia) 1000000Cycles 30V 125V 红色 100000Cycles 3A 焊接安装,面板安装 18mm(长度)*32.6mm(高度)
供应商型号: 633-YB25WCKW01-5C-JC
供应商: Mouser
标准整包数: 1
NKK SWITCHES 按钮开关 YB25WCKW01-5C-JC

YB25WCKW01-5C-JC概述


    产品简介


    Series YB Short Body Pushbuttons是一款紧凑型按钮开关,具有多种功能和广泛应用。它们主要用于控制电路,广泛应用于工业自动化、机械设备、仪器仪表等领域。本产品提供带灯和不带灯两种版本,满足不同场合的需求。

    技术参数


    - 电气容量:银触点:3A @ 125V AC 或 3A @ 250V AC 或 3A @ 30V DC;逻辑电平:0.4VA最大 @ 28V AC/DC最大(适用于0.1mA ~ 0.1A @ 20mV ~ 28V)。
    - 其他评级:
    - 接触电阻:银触点最大50毫欧,金触点最大100毫欧。
    - 绝缘电阻:最小200兆欧 @ 500V DC。
    - 介电强度:最小1,000V AC,在触点间保持1分钟;最小1,500V AC,在触点和外壳之间保持1分钟。
    - 机械寿命:瞬时电路最少1,000,000次操作;维持电路最少200,000次操作。
    - 电气寿命:最少100,000次操作。
    - 额定操作力:单极:非密封1.47N,密封1.67N;双极:非密封2.75N,密封2.94N。
    - 接触定时:非短路(先断后接)。
    - 行程:预行程1.5mm;过行程1.5mm;总行程3.0mm。

    产品特点和优势


    - 全面照明:可选配高亮度LED,颜色多样,满足各种视觉需求。
    - 集成防护设计:结合独特的热塑性弹性体密封圈和尼龙橡胶套筒,确保内部机构不受灰尘和油渍侵扰。
    - 高密度设计:面板深度小于一英寸,适合狭小空间安装。
    - 高可靠度:采用特殊接触设计,增强抗震能力和使用寿命。
    - 快速连接终端:环氧密封,防止焊剂、灰尘、溶剂和其他污染物进入。
    - IP65密封:符合IEC60529标准,防水防尘等级高,适合严苛环境。

    应用案例和使用建议


    应用案例
    Series YB Short Body Pushbuttons在工业自动化系统中广泛应用,如工厂自动化生产线、控制系统面板和测量仪器。例如,在一条自动生产线上,这些按钮可以用于启动和停止机器,控制物料流动和质量检测等。
    使用建议
    - 在安装前确保面板厚度在0.5mm到5.0mm之间。
    - 使用合适的球状电阻来调整电压,以避免超过额定电压。
    - 确保接线正确,特别是对于隔离电源电路的LED部分。

    兼容性和支持


    - 兼容性:本产品与其他标准尺寸和接口的电器设备兼容。
    - 支持:厂商提供详细的安装指南和技术支持,确保客户能够正确安装和使用。

    常见问题与解决方案


    1. Q: 按钮按下去没有反应?
    - A: 检查连接线路是否正确,确认是否有足够的电流和电压。
    2. Q: 按钮灯不亮?
    - A: 确认LED电源电压正确,使用合适的球状电阻,检查电路连接。
    3. Q: 按钮动作迟缓?
    - A: 清洁接触面,确保无污垢和氧化层影响接触性能。

    总结和推荐


    Series YB Short Body Pushbuttons以其紧凑的设计、高可靠性及多样化的特点,成为工业控制和自动化领域的理想选择。其广泛的适用范围、高性价比以及良好的技术支持使其在市场上具备较强的竞争力。因此,我强烈推荐这款产品给需要高性能按钮开关的用户。

YB25WCKW01-5C-JC参数

参数
电流额定值 3A
机械寿命 1000000Cycles
电气寿命 100000Cycles
指示颜色 红色
开关功能 On-Mom
最大直流触点电压 30V
面板开孔尺寸 圆形-16.00(Dia)
开关配置 DPDT
最大交流触点电压 125V
执行器类型 Round Button
长*宽*高 18mm(长度)*32.6mm(高度)
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

YB25WCKW01-5C-JC厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

YB25WCKW01-5C-JC数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES YB25WCKW01-5C-JC YB25WCKW01-5C-JC数据手册

YB25WCKW01-5C-JC封装设计

查看详情并下载
Symbol
Footprint
3D Model
