LB25CKW01-C

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Round Button On-Mom DPDT 圆形-22.00(Dia) 1000000Cycles 30V 125V 100000Cycles 3A 卡入式安装,按扣安装,焊接安装,面板安装 23.7mm(长度)*34mm(高度)
供应商型号: 633-LB25CKW01-C
供应商: Mouser
标准整包数: 1

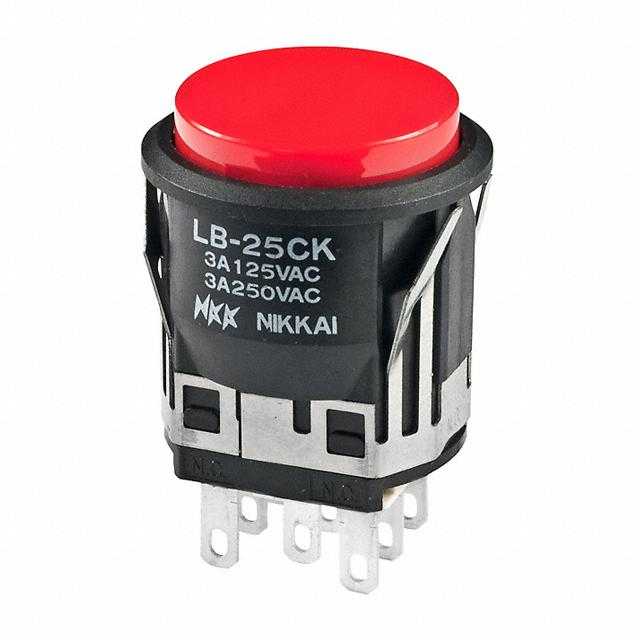

NKK SWITCHES 按钮开关 LB25CKW01-C

LB25CKW01-C概述


    产品简介


    产品类型: 标准尺寸压钮开关
    主要功能: 该压钮开关主要用于提供电路控制和指示功能,具备开关和指示灯两种模式。可以用于各种电气控制系统中,例如工业控制面板、自动化设备、医疗仪器等。
    应用领域: 工业自动化、医疗设备、通信设备、电力系统等领域。

    技术参数


    - 电气容量(电阻负载):
    - 功率等级(银):3A @ 125V AC 或 3A @ 250V AC 或 3A @ 30V DC
    - 逻辑等级(金):0.4VA最大 @ 28V AC/DC最大(适用范围:0.1mA~0.1A @ 20mV~28V)
    - 其他额定值:
    - 接触电阻:银最大为50毫欧姆;金最大为100毫欧姆
    - 绝缘电阻:最小为200兆欧姆@500V DC
    - 介电强度:接触之间最小为1000V AC,1分钟;接触与外壳之间最小为1500V AC,1分钟
    - 机械寿命:瞬时电路至少1,000,000次操作;维持电路至少200,000次操作
    - 电气寿命:至少100,000次操作
    - 额定操作力:4.41N
    - 接触定时:非短路(断开后接通)
    - 行程:预行程0.059英寸(1.5mm);超行程0.059英寸(1.5mm);总行程0.118英寸(3.0mm)
    材料与环境
    - 材料:
    - 外壳:玻璃纤维增强尼龙(UL94V-0)
    - 快装框架:不锈钢
    - 可动接触点:银合金或铜镀金
    - 固定接触点:银合金或铜镀金
    - 底座:液晶聚合物(UL94V-0)
    - 开关端子:磷青铜镀银或镀金
    - 灯端子:黄铜镀银
    - 环境数据:
    - 操作温度范围:带照明-25°C至+50°C(-13°F至+122°F);不带照明-25°C至+70°C(-13°F至+158°F)
    - 湿度:在40°C(104°F)下,湿度90~95%,持续96小时
    - 振动:10~55Hz频率范围内,峰值位移为1.5mm,历时1分钟;三个直角方向上振动2小时
    - 冲击:加速度50G(490m/s²),六个直角方向上每个方向受到5次冲击
    - 密封性:无快装密封;参见下一部分面板密封

    产品特点和优势


    - 光扩散和过滤系统: 独特设计的光扩散和过滤系统,可产生明亮、均匀的表面照明,并且支持前面板重新照明。
    - 指示灯: 单色和双色LED选项。
    - 多种颜色选择: 超亮LED提供白色、绿色和蓝色选择,标准或亮度红色、琥珀色和绿色LED。
    - 安装稳固: 不锈钢夹片提供广泛的面板厚度适应性。
    - 指示电路状态: 搭载锁止功能,指示电路状态。
    - 反馈机制: 具备声音和触觉反馈,实现平滑响应操作。
    - 长寿命: 使用快速动作接触机制,实现长电气寿命和灵敏触发。
    - 密封性: 符合IEC60529 IP65防护等级标准,类似于NEMA 4 & 13。
    - 紧凑设计: 最小化面板后部深度。

    应用案例和使用建议


    应用案例:
    该压钮开关适用于工业控制面板、医疗设备和自动化控制系统等场合。例如,在医疗设备中,它可以用来控制电源开关,并通过LED灯显示设备状态。
    使用建议:
    - 在低温环境中使用时,需注意保持适当的温控以确保正常工作。
    - 对于高湿度和振动环境,建议增加防护措施以保护开关。
    - 为了延长使用寿命,建议定期清洁和检查安装状态。

    兼容性和支持


    - 兼容性: 该压钮开关支持标准电气连接方式,与其他电子元件具有良好的兼容性。
    - 支持: 厂商提供标准安装指南和维护服务。对于高级用户,可以参考补充资料进行自定义配置。

    常见问题与解决方案


    - 问题1: LED灯不亮。
    解决方案: 检查外部电源连接是否正确,确认LED驱动器是否正常工作。
    - 问题2: 开关操作不顺畅。
    解决方案: 清理开关内部灰尘,检查是否有异物阻塞。
    - 问题3: 触点损坏。
    解决方案: 更换损坏的接触部件,并进行适当的清洁和润滑处理。

    总结和推荐


    综上所述,该标准尺寸压钮开关具备优异的电气性能和机械寿命,适合各种严苛的应用环境。独特的设计使其在同类产品中脱颖而出,广泛应用于多个行业领域。因此,我们强烈推荐使用这款产品,特别是在需要高可靠性、多功能和长期稳定性的场合。

LB25CKW01-C参数

参数
最大交流触点电压 125V
开关配置 DPDT
机械寿命 1000000Cycles
指示颜色 -
电气寿命 100000Cycles
面板开孔尺寸 圆形-22.00(Dia)
开关功能 On-Mom
最大直流触点电压 30V
执行器类型 Round Button
电流额定值 3A
长*宽*高 23.7mm(长度)*34mm(高度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

LB25CKW01-C厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

LB25CKW01-C数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES LB25CKW01-C LB25CKW01-C数据手册

LB25CKW01-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.7575 ¥ 175.4009
5+ $ 18.9972 ¥ 160.5263
10+ $ 16.4484 ¥ 138.989
25+ $ 16.4376 ¥ 138.8977
100+ $ 15.0045 ¥ 126.788
250+ $ 14.1225 ¥ 119.3351
500+ $ 13.503 ¥ 114.1004
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 175.4
