首页  >  产品百科  >  GB215AP

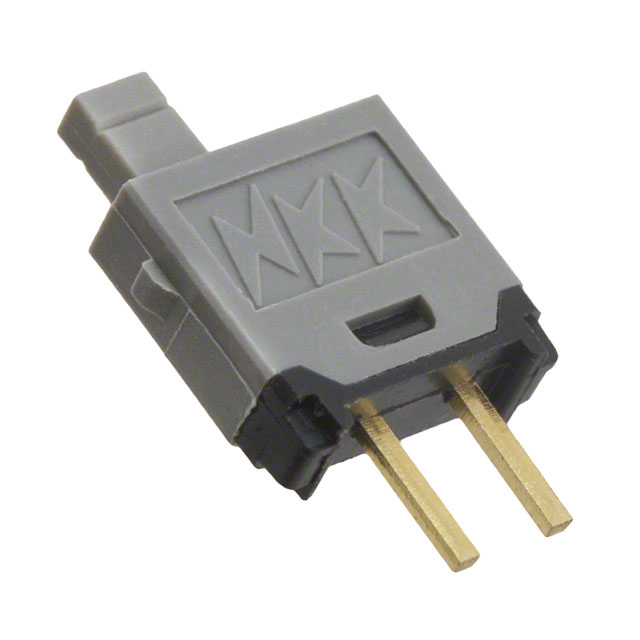

GB215AP

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: NKK Switches按钮开关, 通孔安装, 瞬时操作, 无指示灯, 单刀单掷
供应商型号: 1251702
供应商: 海外现货
标准整包数: 5

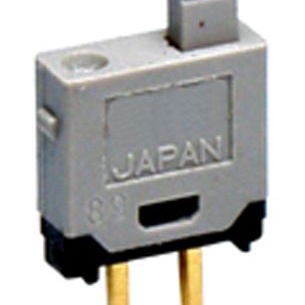

NKK SWITCHES 按钮开关 GB215AP

GB215AP概述


    产品简介


    GB2 Ultra-Thin Pushbuttons 是一款紧凑型轻触开关,广泛应用于需要高密度布局的小型手持设备中。该系列推按钮具有独特的偏心按钮设计,可以在紧凑环境中实现高效且准确的操作,同时避免意外触发。此外,它们具有极薄的尺寸和高度稳定的逻辑电平可靠性,适用于多种应用场景。

    技术参数


    - 电气容量(电阻负载)
    - 逻辑电平:0.4VA最大 @ 28V AC/DC最大(适用范围:0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 其他额定值
    - 接触电阻:最大80毫欧姆
    - 绝缘电阻:最小500兆欧姆 @ 500V DC
    - 介电强度:500V AC最小,持续1分钟
    - 机械寿命:最小50,000次操作
    - 电气寿命:最小50,000次操作
    - 额定操作力:1.0N
    - 行程:预行程0.5mm;过行程0.6mm;总行程1.1mm
    - 材料与表面处理
    - 操作杆:玻璃纤维增强尼龙(UL94V-0)
    - 外壳:玻璃纤维增强尼龙(UL94V-0)
    - 可动触点:磷青铜镀金
    - 固定触点:黄铜镀金
    - 基座:玻璃纤维增强尼龙(UL94V-0)
    - 安装支架:磷青铜镀锡
    - 端子:黄铜镀金
    - 环境数据
    - 工作温度范围:-25°C至+70°C(-13°F至+158°F)
    - 湿度:40°C(104°F)时,湿度90%~95%,持续240小时
    - 振动:频率范围10~55Hz,峰值加速度1.5mm,持续1分钟,三个垂直方向各2小时
    - 冲击:加速度50G(490m/s²),在六个垂直方向测试,每个方向5次冲击
    - PCB加工
    - 波峰焊接:推荐使用(参见补充部分中的配置A)
    - 手工焊接:参见补充部分中的配置A
    - 清洁:这些设备未经过工艺密封,可局部使用酒精基溶液手动清洁
    - 标准与认证
    - 易燃性标准:UL94V-0用于操作杆、外壳及基座

    产品特点和优势


    - 独特的偏心操作杆:允许在紧凑环境中进行高密度布局和易于操作,同时减少误触发的可能性。
    - 高密度安装:极薄的设计使其非常适合手持设备。
    - STC接触机制:提供更平滑、明确的触觉反馈,更高的接触稳定性和无与伦比的逻辑电平可靠性。
    - 环氧密封端子:防止焊剂和其他污染物进入,确保长期稳定性。
    - 符合标准的终端间距:采用标准PC板网格间距,方便直角和角度安装。

    应用案例和使用建议


    应用案例
    GB2 Ultra-Thin Pushbuttons 主要应用于便携式设备、医疗设备、通信设备、工业控制面板等领域。这些设备通常要求高密度安装、低功耗和高可靠性的按钮。
    使用建议
    1. 选择合适的安装类型:根据设备的安装需求,选择直插式或右角安装类型。
    2. 注意清洁和维护:由于这些设备未经过工艺密封,建议定期使用酒精基溶液进行清洁。
    3. 遵守电气安全规范:在连接和操作设备时,确保遵循相关的电气安全规范。

    兼容性和支持


    GB2 Ultra-Thin Pushbuttons 系列可与标准PC板完美兼容,可以直角和角度安装。制造商提供了详细的安装指南和技术支持,以帮助用户正确安装和维护这些设备。如果需要更多技术支持,可以直接联系制造商。

    常见问题与解决方案


    1. 问题:如何正确清洁开关?
    - 解决方案:使用酒精基溶液局部清洁,避免使用腐蚀性强的溶剂。
    2. 问题:如何确定正确的终端间距?
    - 解决方案:参照标准PC板网格间距,选择合适的直角或角度安装类型。
    3. 问题:如何防止误触发?
    - 解决方案:选择带有黑色、白色或红色帽的型号,并注意安装位置和方向。

    总结和推荐


    GB2 Ultra-Thin Pushbuttons 是一款高性能、高可靠性的推按钮,适用于各种便携式和工业设备。其独特的设计和卓越的功能使其在市场上具有较强的竞争力。强烈推荐在需要高密度布局和良好可靠性的应用场景中使用这款产品。

GB215AP参数

参数
最大交流触点电压 28V
执行器类型 帽盖
开关功能 Off-Mom
最大直流触点电压 28V
电流额定值 -
机械寿命 50000Cycles
指示颜色 -
面板开孔尺寸 -
电气寿命 50000Cycles
开关配置 SPST-NO
长*宽*高 7.6mm(长度)*9.7mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

GB215AP厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

GB215AP数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES GB215AP GB215AP数据手册

GB215AP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 21.1624
25+ ¥ 19.9039
100+ ¥ 18.6798
500+ ¥ 18.2698
库存: 19
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 105.81
