G12JHD

产品分类: 拨动开关
厂牌: NKK SWITCHES
产品描述: 28V(DC) On-On 10000Cycles 28V 28V 琥珀色 3.8mm 插件 通孔安装 7.8mm(长度)*8.62mm(高度)
供应商型号: 360-1762-ND
供应商: Digi-Key
标准整包数: 1

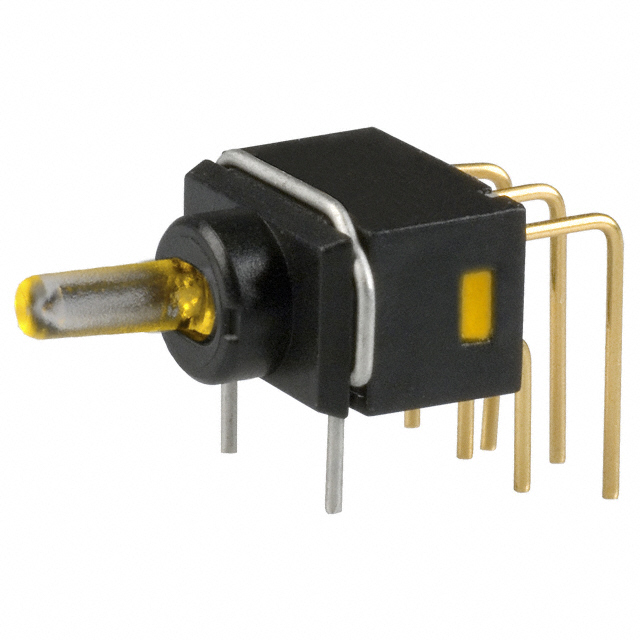

NKK SWITCHES 拨动开关 G12JHD

G12JHD概述

    全亮式超小型扳钮开关(Series G)技术手册

    产品简介


    本手册描述的是Series G全亮式超小型扳钮开关。该系列开关集成了发光二极管(LED),可在手持设备和其他低电压、低电流逻辑电路中提供高度可见的状态指示。主要应用于手持设备、工业控制和通信设备等领域。

    技术参数


    - 电气能力(电阻负载)
    - 逻辑电平:0.4瓦特最大 @ 28伏交流/直流(适用范围 0.1毫安 ~ 0.1安培 @ 20毫伏 ~ 28伏)

    - 其他规格
    - 接触电阻:最大 80 毫欧姆
    - 绝缘电阻:最小 500 兆欧姆 @ 500伏直流
    - 耐压强度:最小 500伏交流,持续1分钟
    - 机械寿命:最少 100,000 次操作
    - 电气寿命:最少 100,000 次操作 @ 0.1安培 @ 28伏交流/直流;最少 10,000 次操作 @ 0.1安培 @ 28伏交流/直流
    - 额定操作力:1.30牛顿
    - 触发角度:28度
    - 材料与表面处理
    - 操作按钮:聚酰胺
    - 外壳:玻璃纤维增强聚酰胺
    - 密封环:丁腈橡胶
    - 可动触点:磷青铜镀金
    - 固定触点:磷青铜镀金
    - 底座:玻璃纤维增强聚酰胺
    - 功率端子:磷青铜镀金
    - 灯具端子:磷青铜镀金
    - 环境数据
    - 工作温度范围:-25°C 至 +55°C
    - 湿度:40°C(104°F)下湿度90%至95%,连续240小时
    - 振动:10至500赫兹,峰值振幅1.5毫米,频率范围内往复1分钟,在3个垂直方向各持续2小时
    - 冲击:50G加速度(6个垂直方向,每个方向5次冲击)
    - 印刷电路板(PCB)处理
    - 波峰焊接:建议使用波峰焊接,参见补充部分中的Profile A
    - 手工焊接:参见补充部分中的Profile A
    - 清洁:自动清洁,参见补充部分中的清洁规范

    产品特点和优势


    1. 全亮式指示:集成LED灯,提供红、绿、琥珀色单色及红/绿双色指示,确保状态高度可见。
    2. 超小型设计:紧凑型结构适合高密度安装,重量轻,适用于手持设备。
    3. 完全密封:防止接触污染,便于自动化焊接和清洁。
    4. 环氧密封终端:锁住焊剂、溶剂及其他污染物,提高可靠性。
    5. STC接触机制:提供平滑、正确定位的操作感,增加接触稳定性,具有出色的逻辑电平可靠性。

    应用案例和使用建议


    - 手持设备:因其轻巧和小巧尺寸,适用于各种便携式电子设备,如医疗设备、遥控器等。
    - 工业控制:在自动化系统中作为开关使用,可配合逻辑电路进行控制。
    - 通信设备:适用于需要状态指示的通信设备,如路由器、交换机等。
    使用建议:
    - 确保正确的操作力以保证可靠的机械和电气寿命。
    - 在振动和冲击环境中使用时,注意适当固定以避免损坏。

    兼容性和支持


    - 该系列产品与标准PCB网格兼容,易于通过孔安装。
    - 厂商提供详细的安装指南和技术支持。

    常见问题与解决方案


    1. 问:如何正确清洁这些开关?
    - 答:推荐使用自动清洁方式,具体步骤请参见补充部分的清洁规范。

    2. 问:焊接过程中如何避免损伤?
    - 答:建议采用波峰焊接,并按照Profile A的参数进行,避免手工焊接导致的热损伤。

    总结和推荐


    Series G全亮式超小型扳钮开关是一款高性能、高可靠性的电子元件,适用于多种应用场景。其独特的设计、稳定的性能和良好的环境适应性使其在市场上具有显著的竞争优势。我们强烈推荐这款产品用于需要高度可见状态指示和耐用性的各类设备中。

G12JHD参数

参数
电流额定值 -
电压额定值 28V(DC)
执行器长度 3.8mm
机械寿命 10000Cycles
开关功能 On-On
指示颜色 琥珀色
最大交流触点电压 28V
最大直流触点电压 28V
长*宽*高 7.8mm(长度)*8.62mm(高度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

G12JHD厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

G12JHD数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨动开关 NKK SWITCHES G12JHD G12JHD数据手册

G12JHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
