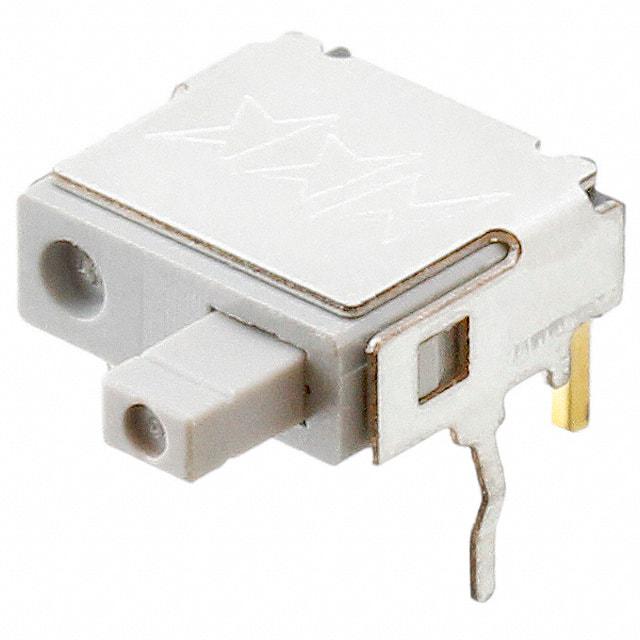

GB215AH

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 帽盖 Off-Mom SPST-NO 50000Cycles 28V 28V 50000Cycles 通孔安装
供应商型号: 1251701
供应商: 欧时
标准整包数: 5
NKK SWITCHES 按钮开关 GB215AH

GB215AH概述

    GB2 Ultra-Thin Pushbuttons 技术手册

    1. 产品简介


    GB2 Ultra-Thin Pushbuttons 是一款专为紧凑环境设计的高性能按钮开关。它具有超薄的设计,使得在高密度印刷电路板(PCB)上易于安装。这些按钮适用于手持设备以及其他需要节省空间的应用场合。GB2系列的主要应用领域包括工业控制、医疗设备、家用电器和消费电子产品等。

    2. 技术参数


    - 电气容量:逻辑电平:0.4VA最大值 @ 28V AC/DC(适用范围:0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 其他规格:
    - 接触电阻:最大80毫欧姆
    - 绝缘电阻:最小500兆欧姆 @ 500V DC
    - 耐压强度:最低500V AC持续1分钟
    - 机械寿命:至少50,000次操作
    - 电气寿命:至少50,000次操作
    - 额定操作力:1.0牛顿
    - 行程:预行程 0.5mm;过行程 0.6mm;总行程 1.1mm
    - 材料与表面处理:
    - 操作头:玻璃纤维增强聚酰胺(UL94V-0)
    - 外壳:玻璃纤维增强聚酰胺(UL94V-0)
    - 可动触点:磷青铜镀金
    - 固定触点:黄铜镀金
    - 基座:玻璃纤维增强聚酰胺(UL94V-0)
    - 安装支架:磷青铜镀锡
    - 端子:黄铜镀金
    - 环境数据:
    - 工作温度范围:-25°C 至 +70°C(-13°F 至 +158°F)
    - 湿度:40°C(104°F)下90%~95%湿度持续240小时
    - 振动:频率10~55Hz,峰值振幅1.5mm,持续1分钟;三方向振动,每方向2小时
    - 冲击:50G(490m/s²),在六个垂直方向上进行,每个方向5次冲击
    - PCB处理:
    - 波峰焊接:推荐波峰焊接,详见补充部分中的剖面图A
    - 手工焊接:详见补充部分中的剖面图A
    - 清洗:设备未密封处理,局部手动清洗使用酒精基溶液
    - 标准认证:
    - 阻燃标准:UL94V-0 操作头、外壳和基座
    - 认证情况:尚未通过UL认证或CSA认证
    - 设计用于低电压、低电流的逻辑电平电路,在设计用途范围内使用时不会产生危险能量

    3. 产品特点和优势


    GB2系列的超薄设计允许在紧凑环境中实现高密度布置,并且可以轻松操作而避免意外操作。独特的偏心操作头使安装更加灵活。此外,黑、白、红三种颜色的可拆卸帽提供了多种选择。GB2系列采用了获奖的STC接触机制,确保了顺畅、可靠的逻辑电平操作。内置环氧树脂密封端子可防止污染物进入。

    4. 应用案例和使用建议


    GB2系列的典型应用包括手持设备、工业控制面板、医疗设备及家电遥控器等。这些按钮适合用于需要紧凑设计和高可靠性的场景。对于使用过程中可能遇到的问题,建议注意焊接工艺的选择,并使用酒精基溶液进行局部清洗以确保清洁度。

    5. 兼容性和支持


    GB2系列与其他电子元器件的兼容性良好,特别适用于那些要求紧凑布局和高可靠性的应用。制造商提供了详细的补充文档,涵盖了焊接、安装和维护等方面的信息。

    6. 常见问题与解决方案


    - Q: 在焊接过程中遇到连接不牢固的问题怎么办?
    - A: 使用推荐的波峰焊接方法,并确保按照补充部分的剖面图A执行。手工焊接时也请遵循同样的指引。
    - Q: 如何正确清洁GB2系列按钮?
    - A: 使用酒精基溶液局部手洗,不要将整个装置浸入液体中。
    - Q: GB2系列按钮的操作可靠性如何?
    - A: 具备至少50,000次操作的电气寿命和机械寿命,确保了长期稳定的性能表现。

    7. 总结和推荐


    总体而言,GB2 Ultra-Thin Pushbuttons 是一款高品质、高性能的按钮开关,非常适合于各种紧凑型应用。它的超薄设计、优良的电气特性和稳定性使其在市场上具备强大的竞争力。如果您的项目需要高密度布局并追求高可靠性的按钮开关,强烈推荐使用GB2系列。

GB215AH参数

参数
指示颜色 -
最大交流触点电压 28V
电气寿命 50000Cycles
开关功能 Off-Mom
最大直流触点电压 28V
机械寿命 50000Cycles
电流额定值 -
开关配置 SPST-NO
执行器类型 帽盖
面板开孔尺寸 -
安装方式 通孔安装
零件状态 在售
包装方式 托盘
