首页  >  产品百科  >  UB226KKG016CF

UB226KKG016CF

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 帽盖 On-On DPDT 方形-17.40x17.40 200000Cycles 28V 28V 红色,绿色 200000Cycles 卡入式安装,按扣安装,焊接安装,面板安装
供应商型号: UB226KKG016CF
供应商: 国内现货
标准整包数: 1

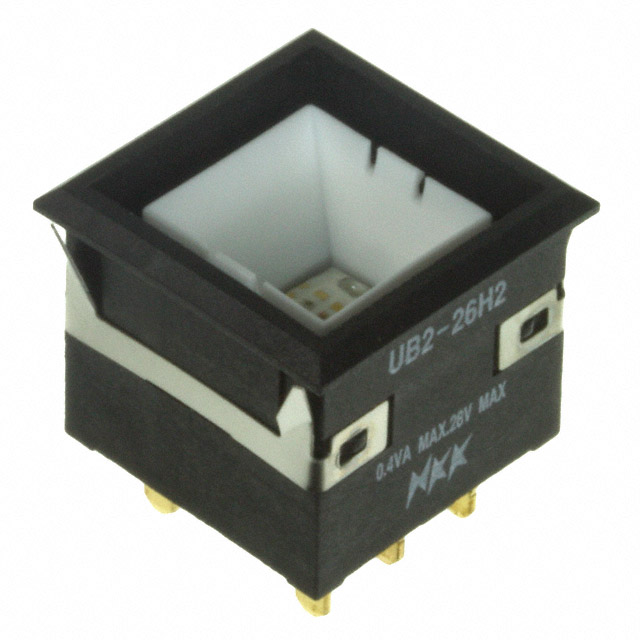

NKK SWITCHES 按钮开关 UB226KKG016CF

UB226KKG016CF概述


    产品简介


    低轮廓按钮开关系列UB2
    低轮廓按钮开关系列UB2是由NNK开关公司设计制造的一种具有多种功能的紧凑型按钮开关。这类按钮开关被广泛应用于工业控制、机械设备操作界面、电信设备等领域,以其小巧的体积、可靠的性能和丰富的配置选项而著称。

    技术参数


    - 电气容量(电阻负载):
    - 功率等级(银):5A @ 125/250V交流电或5A @ 30V直流电
    - 逻辑等级(金):0.4VA最大值 @ 28V交流/直流电(适用范围:0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 其他额定值:
    - 接触电阻:银的最大值为50毫欧姆;金的最大值为100毫欧姆
    - 绝缘电阻:最小值为200兆欧姆 @ 500V直流电
    - 介电强度:接触之间的最小值为1,000V交流电1分钟;接触与外壳之间的最小值为1,500V交流电1分钟
    - 机械寿命:瞬时操作的最小值为1,000,000次;交替动作的最小值为200,000次
    - 电气寿命:银的最小值为10,000次;金的最小值为200,000次
    - 额定操作力:单极:1.90牛顿;双极:2.55牛顿
    - 接触定时:先断后通
    - 行程:预行程0.067英寸(1.7毫米);超行程0.024英寸(0.6毫米);总行程0.091英寸(2.3毫米)
    - 材料与表面处理:
    - 外壳/前框:玻璃纤维增强尼龙(UL94V-0)
    - 卡入式框架:不锈钢
    - 可动接触器:磷青铜
    - 可动接点:银合金或铜镀金
    - 固定接点:银合金或铜镀金
    - 开关端子:磷青铜镀银或镀金
    - 灯具端子:镀锡黄铜
    - 底座:玻璃纤维增强液晶聚合物(UL94V-0)
    - 环境数据:
    - 操作温度范围:带灯的-25°C至+50°C(-13°F至+122°F);不带灯的-25°C至+70°C(-13°F至+158°F)
    - 湿度:40°C(104°F)下90~95%湿度240小时
    - 振动:频率范围内的峰值到峰值振幅1.5毫米,1分钟内完成;3个方向每个2小时
    - 冲击:加速度50G(490m/s²),6个方向各5次冲击

    产品特点和优势


    低轮廓按钮开关系列UB2的主要优势在于其广泛的照明效果选择、可选的替代标签以及安装简便性。此外,开关具有灵敏的动作反馈和可见的电路状态指示,能够提供出色的稳定性和可靠性。它还拥有可锁止的操作机制、可安装在印刷电路板上的特点,使其适用于紧凑的应用环境。另外,它的接触点密封设计可以防止溶剂和其他污染物进入。

    应用案例和使用建议


    该开关适用于需要精确操作和反馈的场合,如工业自动化控制系统、医疗设备及电信设施。例如,在一个工业控制面板上,这种按钮开关可以用作紧急停止按钮,保证在发生故障时能够快速安全地停机。在使用建议方面,建议对所有安装进行详细规划,确保合适的接触压力,避免不必要的磨损和损坏。此外,对于需要频繁使用的开关,建议定期进行维护检查以延长其使用寿命。

    兼容性和支持


    该产品兼容各种标准安装方式,包括卡入式安装和印刷电路板安装。同时,制造商提供了详细的指导文档和支持服务,确保客户能够顺利安装和使用该产品。为了确保最佳的兼容性和长期支持,用户应严格按照手册中的指示进行操作。

    常见问题与解决方案


    - 问题:无法正确切换
    - 解决方案: 检查开关安装是否稳固,确保没有松动或误接线。必要时,请联系技术支持。

    - 问题:发光不良
    - 解决方案: 确保连接电源电压正确,且球形电阻值合适。如果问题仍然存在,请参阅补充资料中的计算公式调整电阻值。

    总结和推荐


    总体而言,低轮廓按钮开关系列UB2是一款功能强大、性能可靠的产品。其广泛的照明效果、精密的设计和广泛的兼容性使其成为各种应用的理想选择。对于需要高度可靠性的应用场合,我强烈推荐使用该产品。然而,选择时应注意具体的工作条件和需求,以确保最佳的性能表现。

UB226KKG016CF参数

参数
面板开孔尺寸 方形-17.40x17.40
最大交流触点电压 28V
最大直流触点电压 28V
电气寿命 200000Cycles
指示颜色 红色,绿色
开关配置 DPDT
执行器类型 帽盖
电流额定值 -
开关功能 On-On
机械寿命 200000Cycles
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

UB226KKG016CF厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB226KKG016CF数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB226KKG016CF UB226KKG016CF数据手册

UB226KKG016CF封装设计

查看详情并下载
Symbol
Footprint
3D Model
