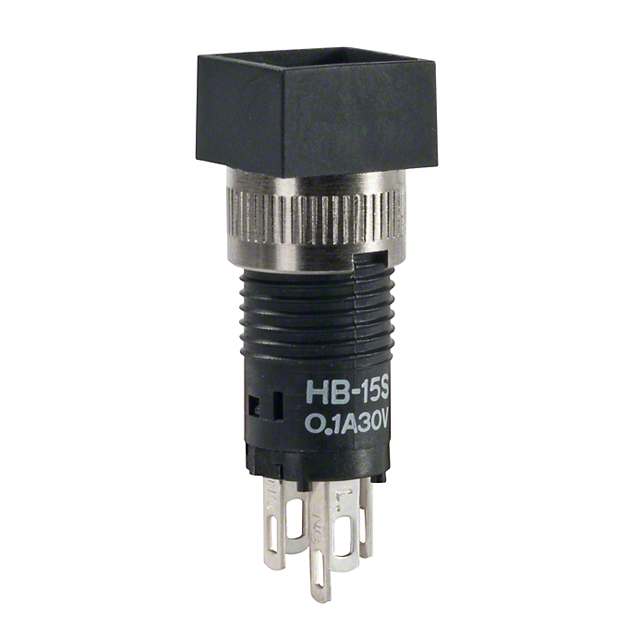

HB15SKW01

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: NKK Switches微型按钮开关, 面板安装, 关-(关)操作, 单刀双掷
供应商型号: HB15SKW01-ND
供应商: Digi-Key
标准整包数: 1

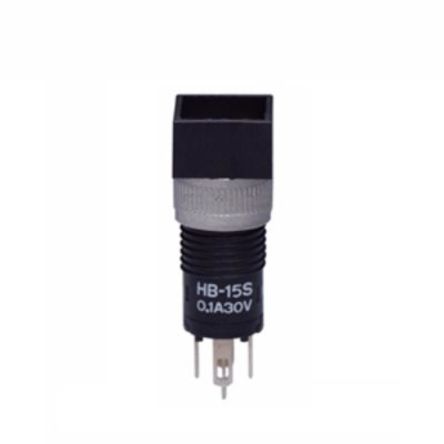

NKK SWITCHES 按钮开关 HB15SKW01

HB15SKW01概述


    产品简介


    Series HB 系列按钮开关是由 NKI 开关制造公司生产的微型推拉式按钮开关。这些按钮开关体积小巧,广泛应用于各种需要精确控制的小型电器和设备中。这类按钮开关主要功能为电路通断操作,并且提供多种颜色和发光方式的选择,以便于实现不同场景下的指示和反馈。

    技术参数


    | 参数名称 | 规格说明 |

    | 电气容量(电阻负载) | 银触点:最大 0.1A @ 30V AC/DC |
    | 其他评级 | 接触电阻:最大 50 毫欧姆 |
    | 绝缘电阻 | 最小 100 兆欧姆 @ 500V DC |
    | 耐压强度 | 最小 500V AC,持续 1 分钟 |
    | 机械寿命 | 最少 100,000 次操作 |
    | 电气寿命 | 最少 50,000 次操作 |
    | 额定操作力 | 3.43N |
    | 接触方式 | 断开后再闭合 |
    | 行程 | 预行程:2.2mm;超行程:0.8mm;总行程:3.0mm |
    | 材料与涂层 | 顶盖:玻璃纤维增强聚酰胺 |
    基座:玻璃纤维增强聚酰胺 |
    移动触点:磷青铜镀银 |
    固定触点:磷青铜镀银 |
    共用端子:磷青铜镀银 |
    终端:磷青铜镀银 |
    灯终端:磷青铜镀银 |
    | 工作环境温度范围 | -25°C 至 +50°C (-13°F 至 +122°F)适用于带灯模式 |
    -25°C 至 +70°C (-13°F 至 +158°F)适用于非带灯模式 |
    | 湿度 | 90%~95% 相对湿度,持续 96 小时,温度 40°C (104°F) |
    | 振动 | 10 ~ 55Hz,峰值振幅 1.5mm,历时 1 分钟,三个方向 |
    | 冲击 | 50G(490m/s²),在六个方向各冲击 5 次 |

    产品特点和优势


    - 多颜色选择:该系列提供了多种颜色的LED选项,包括白色、绿色和蓝色,以及传统红色、琥珀色和绿色LED,适应不同视觉需求。
    - 紧凑设计:采用紧凑的前面板设计,有9mm正方形或圆形边框可供选择,满足不同的安装需求。
    - 高可靠性:双滑动接触设计具有自清洁动作,确保接触稳定性、高可靠性和增加使用寿命。
    - 安装方便:后面板螺纹安装,深度小于一英寸,直径8mm适合标准面板切割尺寸,易于安装。

    应用案例和使用建议


    在实际使用场景中,Series HB 推按钮开关非常适合用于医疗设备、工业控制系统、家庭自动化系统等领域。特别是在要求小型化设计的场合,这类开关由于其小巧的体积和较高的稳定性而受到广泛应用。
    使用建议:
    - 为了确保最佳性能和使用寿命,应在使用前检查安装环境是否符合手册中规定的温度和湿度范围。
    - 在进行电路连接时,要特别注意LED的极性以避免损坏。

    兼容性和支持


    该产品兼容多种电子设备和平台,包括标准PCB(印刷电路板)和其他常见的电子配件。制造商提供详细的技术支持和维护信息,确保用户能够顺利进行安装和后续维护。

    常见问题与解决方案


    1. 问题:LED亮度不足。
    - 解决方案:检查供电电压是否达到要求,必要时添加适当的限流电阻。

    2. 问题:按钮按下后无法弹起。
    - 解决方案:检查是否有物理障碍物阻碍了按钮的正常操作,或者确认安装过程中是否正确设置预行程和超行程。

    总结和推荐


    Series HB 微型推拉式按钮开关凭借其紧凑的设计、高可靠性和多样化颜色选择,在多个领域都表现出了卓越的应用效果。强烈推荐给那些需要在有限空间内实现高效操作和指示功能的应用场合。

HB15SKW01参数

参数
最大交流触点电压 30V
最大直流触点电压 30V
指示颜色 -
执行器类型 帽盖
电气寿命 50000Cycles
电流额定值 100mA(AC/DC)
面板开孔尺寸 圆形-8.00(Dia)
机械寿命 100000Cycles
开关配置 SPDT
开关功能 On-Mom
长*宽*高 9mm(长度)*9mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 托盘

HB15SKW01厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

HB15SKW01数据手册
