G12JHF

产品分类: 拨动开关
厂牌: NKK SWITCHES
产品描述: 28V(DC) 开-开 10000Cycles 28V 28V 绿色 3.8mm 通孔安装 7.8mm(长度)*8.62mm(高度)
供应商型号: 360-1763-ND
供应商: Digi-Key
标准整包数: 1

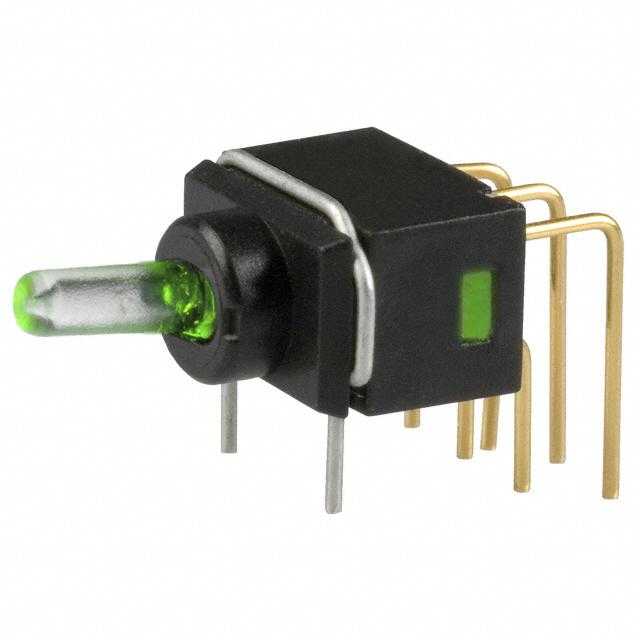

NKK SWITCHES 拨动开关 G12JHF

G12JHF概述


    产品简介


    Series G Fully Illuminated Ultra-Miniature Toggles
    Series G Fully Illuminated Ultra-Miniature Toggles 是一款高性能的开关产品,专为手持设备和高密度安装而设计。这些开关集成了LED指示灯,提供红、绿或琥珀色的单色显示,以及红/绿色的双色显示,以实现高度可见的状态指示。它们的应用范围广泛,尤其适用于需要紧凑设计和高可靠性的电子产品。

    技术参数


    以下是该产品的主要技术规格:
    - 电气能力(电阻负载):逻辑电平最大值为0.4VA @ 28V AC/DC(适用范围为0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 其他额定值:
    - 接触电阻:最大80毫欧姆
    - 绝缘电阻:最低500兆欧姆 @ 500V DC
    - 耐压强度:最低500V AC @ 1分钟
    - 机械寿命:最低100,000次操作
    - 电气寿命:最低100,000次操作,或10,000次操作 @ 0.1A @ 28V AC/DC
    - 额定操作力:1.30牛顿
    - 摆动角度:28度
    - 材料与表面处理:
    - 操作杆:聚酰胺
    - 外壳:玻璃纤维增强聚酰胺
    - 密封环:丁腈橡胶
    - 可移动接触点:磷青铜镀金
    - 静态接触点:磷青铜镀金
    - 底座:玻璃纤维增强聚酰胺
    - 电源端子:磷青铜镀金
    - 灯具端子:磷青铜镀金
    - 环境数据:
    - 工作温度范围:-25°C至+55°C(-13°F至+131°F)
    - 湿度:在40°C(104°F)下湿度为90~95%,持续240小时
    - 振动:10~500Hz,峰值峰到峰幅度1.5mm,频率范围内1分钟内完成2次循环,3个直角方向各振动2小时
    - 冲击:50G(490m/s²),在6个直角方向各进行5次冲击测试

    产品特点和优势


    1. 完全照明:LED指示灯提供高度可见的状态指示,确保即使在光线较暗的环境中也能清晰读取。
    2. 超微型设计:占用空间小,适合高密度安装,特别适用于手持设备。
    3. 密封结构:防止接触污染,允许时间与成本节约型的自动化焊接和清洁。
    4. 获奖的STC接触机制:提供平稳、明确的咔嗒感,增加接触稳定性,提供无与伦比的逻辑级可靠性。
    5. 标准PC板间距:0.100英寸(2.54mm)终端间距符合标准PC板网格间距,便于通过孔式安装。

    应用案例和使用建议


    这些开关广泛应用于通信设备、医疗设备、工业控制系统等。建议在使用时:
    1. 环境适应性:考虑到其宽泛的工作温度范围和高湿度适应性,可适用于严苛环境。
    2. 安装与焊接:推荐使用波峰焊接,且建议参见补充部分的详细说明。
    3. 清洁保养:使用自动清洁方式,并参见补充部分的清洁规范。

    兼容性和支持


    - 兼容性:这些开关的设计旨在与其他标准电子元件兼容,特别是在PCB上的安装。
    - 支持与维护:制造商提供了详细的补充资料,帮助用户更好地理解和使用产品。此外,还提供了技术咨询和支持服务。

    常见问题与解决方案


    1. 问题:开关无法正常操作。
    - 解决办法:检查是否正确连接电源,确认LED是否正常点亮。
    2. 问题:焊接过程中出现问题。
    - 解决办法:参照波峰焊接建议,并确保严格按照制造商的清洁规范执行。
    3. 问题:接触不良。
    - 解决办法:检查连接部位是否有污垢或腐蚀,必要时重新清洁并重新焊接。

    总结和推荐


    综上所述,Series G Fully Illuminated Ultra-Miniature Toggles是一款功能强大、设计精良的开关产品。其超微型设计、优异的电气性能和广泛的环境适应性使其成为手持设备和其他高密度安装场合的理想选择。强烈推荐给需要高可靠性和高可见性指示的用户和工程师。

G12JHF参数

参数
最大直流触点电压 28V
电流额定值 -
电压额定值 28V(DC)
执行器长度 3.8mm
机械寿命 10000Cycles
开关功能 开-开
指示颜色 绿色
最大交流触点电压 28V
长*宽*高 7.8mm(长度)*8.62mm(高度)
安装方式 通孔安装
零件状态 在售

G12JHF厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

G12JHF数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨动开关 NKK SWITCHES G12JHF G12JHF数据手册

G12JHF封装设计

查看详情并下载
Symbol
Footprint
3D Model
