BB25AP-HC

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 圆形,按钮 On-Mom DPDT 50000Cycles 28V 28V 50000Cycles 通孔安装 8.8mm(长度)*8.8mm(高度)
供应商型号: BB25AP-HC-ND
供应商: Digi-Key
标准整包数: 1

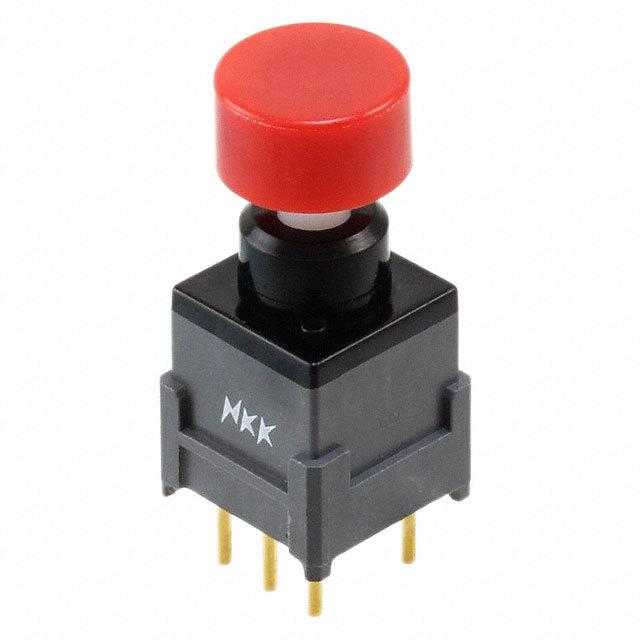

NKK SWITCHES 按钮开关 BB25AP-HC

BB25AP-HC概述


    产品简介


    Series BB Process Sealed Subminiature Antistatic Pushbuttons 是一款高精度、高性能的小型开关产品,适用于逻辑电平电路中的多种应用需求。该系列推按钮设计小巧(约为 Series M 开关的三分之一大小),非常适合在空间有限的 PCB 上使用。产品具备抗静电功能,能够防止静电放电对接触点造成损害。其主要功能包括单刀双掷(SPDT)和双刀双掷(DPDT)电路配置,可广泛应用于通信设备、医疗设备、工业控制及消费电子产品等领域。

    技术参数


    | 参数类别 | 描述 |

    | 额定负载 | 逻辑电平:0.4VA 最大值 @ 28V AC/DC(适用范围:0.1mA 至 0.1A @ 20mV 至 28V) |
    | 接触电阻 | ≤50 毫欧姆 |
    | 绝缘电阻 | ≥500 兆欧姆 @ 500V DC |
    | 耐压强度 | 500V AC 最小值,持续 1 分钟 |
    | 机械寿命 | ≥50,000 次操作(瞬时模式);≥25,000 次操作(交替动作模式) |
    | 电气寿命 | ≥50,000 次操作(瞬时模式);≥25,000 次操作(交替动作模式) |
    | 操作力 | 瞬时模式:2.55N;交替动作模式:2.94N |
    | 总行程 | 瞬时模式:0.7mm 预行程 + 0.4mm 过行程 = 1.1mm;交替模式:1.0mm 预行程 + 1.0mm 过行程 = 2.0mm |
    | 工作温度范围 | -30°C 至 +85°C (-22°F 至 +185°F) |
    | 湿度 | 90%~95% 相对湿度,持续 96 小时 @ 40°C |

    产品特点和优势


    1. 小巧紧凑的设计:采用微型化设计,相比传统开关节省了大量空间。
    2. 抗静电结构:独特的碳填充轴承和支撑支架有效预防静电释放,保护接触点不受损坏。
    3. 创新的STC接触机制:提供更顺畅的操作体验,同时确保极高的逻辑电平可靠性。
    4. 全密封结构:杜绝灰尘和湿气进入,提高了产品的耐用性和使用寿命。
    5. 标准终端间距:0.100" × 0.100"(2.54mm × 2.54mm),方便与标准PCB网格兼容。

    应用案例和使用建议


    应用案例:
    - 医疗设备:用于精确控制功能模块。
    - 工业控制:实现对复杂系统的精准切换操作。
    - 通信设备:用于信号路由的选择和切换。
    使用建议:
    1. 在安装过程中需确保按钮处于“上”位置以便拔下帽盖。
    2. 波峰焊接时推荐按照补充部分中的 Profile A 方法进行操作。
    3. 定期检查设备以确保推按钮的工作状态正常。
    4. 在高振动环境中使用时,应注意适当加固安装位置。

    兼容性和支持


    兼容性:Series BB 推按钮与其他主流PCB组件高度兼容,便于集成到现有系统中。此外,制造商提供了完善的文档和技术支持服务。
    支持与维护:如有任何技术问题,用户可通过官方网站获取详细的说明书和技术指南。同时,公司还提供在线客服和技术培训服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 按钮操作不灵敏 | 检查是否有灰尘或异物阻塞 |
    | 接触不良 | 清洁接触点并确认连接稳固 |
    | 寿命不足 | 调整操作频率以减少磨损 |

    总结和推荐


    总体而言,Series BB Process Sealed Subminiature Antistatic Pushbuttons 是一款集高精度、可靠性和易用性于一体的优质电子元器件。它不仅满足了现代电子设备对小型化的需求,还在抗静电、耐用性和操作稳定性方面表现出色。因此,我们强烈推荐该产品用于需要高精度逻辑电平开关的应用场合。无论是工业生产还是消费级产品开发,Series BB 都是一个值得信赖的选择。

BB25AP-HC参数

参数
最大交流触点电压 28V
指示颜色 -
开关功能 On-Mom
面板开孔尺寸 -
开关配置 DPDT
机械寿命 50000Cycles
电流额定值 -
执行器类型 圆形,按钮
电气寿命 50000Cycles
最大直流触点电压 28V
长*宽*高 8.8mm(长度)*8.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

BB25AP-HC厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

BB25AP-HC数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES BB25AP-HC BB25AP-HC数据手册

BB25AP-HC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.2988 ¥ 78.5749
10+ $ 7.7334 ¥ 64.7192
50+ $ 6.9749 ¥ 58.3709
100+ $ 6.6709 ¥ 55.8269
250+ $ 6.2884 ¥ 52.6262
500+ $ 6.0132 ¥ 50.3231
1000+ $ 5.7495 ¥ 48.1162
库存: 75
