YB26WCKW01

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: NKK Switches按钮开关, 面板安装, 关-(关)操作, 双刀双掷
供应商型号: YB26WCKW01
供应商: 国内现货
标准整包数: 1

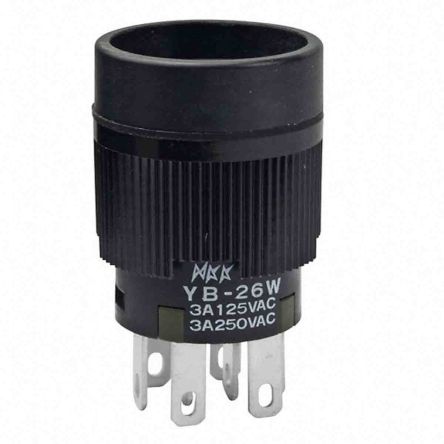

NKK SWITCHES 按钮开关 YB26WCKW01

YB26WCKW01概述

    短体按键开关系列 YB 技术手册

    1. 产品简介


    短体按键开关(Series YB)是 NKK Switches 公司的一款高品质电子产品。这类开关广泛应用于工业自动化、机械设备、控制面板等领域,能够满足各种复杂应用场景的需求。产品提供多种配置选项,以适应不同的电压等级和电流要求。

    2. 技术参数


    - 电气容量:银触点(电阻负载)最高支持3A @ 125V AC 或 250V AC 或 30V DC;逻辑电平(金触点)最大支持0.4VA @ 28V AC/DC。
    - 接触电阻:银触点最大为50毫欧姆;金触点最大为100毫欧姆。
    - 绝缘电阻:最小为200兆欧姆 @ 500V DC。
    - 介电强度:接点间最小1000V AC,接点到外壳间最小1500V AC。
    - 机械寿命:瞬时电路最少1,000,000次操作;维持电路最少200,000次操作。
    - 电气寿命:最少100,000次操作。
    - 额定操作力:单极开关非密封型1.47N,密封型1.67N;双极开关非密封型2.75N,密封型2.94N。
    - 接触行程:预行程0.059英寸(1.5mm),过行程0.059英寸(1.5mm),总行程0.118英寸(3.0mm)。
    - 材料与表面处理:外壳/前面板为玻璃纤维增强聚酰胺(UL94V-0);安装框架为不锈钢;基座为玻璃纤维增强聚酰胺(UL94V-0);活动接触件为磷青铜镀银或镀金;固定触点为银合金镀银或黄铜镀金;开关端子为磷青铜镀锡;灯端子为磷青铜镀锡。

    3. 产品特点和优势


    - 全面的照明选择:提供透镜/插入颜色可选的透光帽、超亮LED(白、绿、蓝)及亮LED(红、琥珀、绿)。
    - 独特的设计:结合前面板屏障设计,防止误操作,集成热塑性弹性密封塞,提供额外保护。
    - 防护等级:达到IP65标准(IEC60529标准,类似于NEMA 4和13标准)。
    - 高密度设计:后面板深度小于1英寸,适用于紧凑空间安装。
    - 坚固耐用:采用防振设计和耐冲击设计,具备超过50G的加速度测试。

    4. 应用案例和使用建议


    - 工业自动化:适合用于需要高可靠性的自动化控制系统,如机器人、机床等。
    - 设备控制面板:适合用于机械设备的控制面板,如医疗设备、工业机器等。
    - 建议使用场景:确保设备的正确安装并使用配套的安装工具,建议定期检查以保证正常运行。

    5. 兼容性和支持


    - 兼容性:与多种电器设备和其他类型的NKK开关兼容。
    - 支持与维护:提供详细的安装指南和维护文档,支持服务团队随时解答您的问题。

    6. 常见问题与解决方案


    - Q: 开关操作不稳定?
    - A: 检查开关是否已正确安装,确保接触良好。
    - Q: 灯光不亮?
    - A: 确认电源连接正确,确认灯具配置正确。
    - Q: 密封不良?
    - A: 检查密封圈是否损坏或安装不当,更换新的密封圈。

    7. 总结和推荐


    这款短体按键开关凭借其卓越的电气性能、耐用的设计以及广泛的适用范围,在市场上具有很高的竞争力。它不仅适用于各种工业自动化和控制面板的应用,还提供了丰富的配置选项以满足不同客户的需求。因此,我们强烈推荐此产品用于上述领域的设备设计和安装。

YB26WCKW01参数

参数
开关配置 DPDT
电流额定值 3A
最大直流触点电压 30V
开关功能 On-On
机械寿命 200000Cycles
最大交流触点电压 125V
电气寿命 200000Cycles
执行器类型 Without Cap
指示颜色 -
面板开孔尺寸 圆形-16.00(Dia)
安装方式 焊接安装,面板安装
包装方式 散装

YB26WCKW01厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

YB26WCKW01数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES YB26WCKW01 YB26WCKW01数据手册

YB26WCKW01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 73.81
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 73.81
