IS15ESBFP4RGB

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Rectangular LCD Off-Mom SPST-NO 3000000Cycles 12V 红色,绿色,蓝色 3000000Cycles 通孔安装 19mm*18mm*23mm
供应商型号: 360-3379-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 按钮开关 IS15ESBFP4RGB

IS15ESBFP4RGB概述

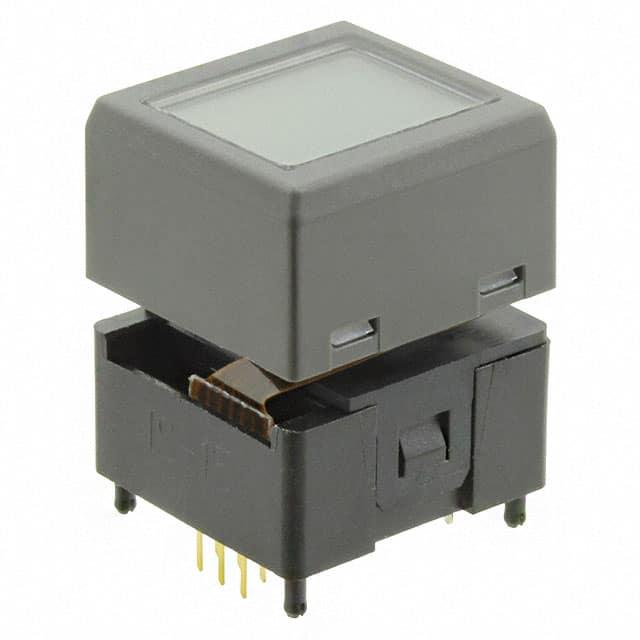

    SmartSwitchTM 64 x 32 Pushbutton

    1. 产品简介


    SmartSwitchTM是一款集高分辨率和紧凑尺寸于一体的智能按键开关,配备宽视角紧凑型LCD显示器。它具有64 x 32像素的高分辨率,能够显示多达四行文字,每行十个字符。此外,它还支持64种颜色的背光控制和多种显示模式,可广泛应用于需要高亮度、高分辨率显示的应用场景,例如工业控制面板、医疗设备和智能家居系统。

    2. 技术参数


    - 显示屏特性
    - 显示方式:FSTN正显,背景色黑白
    - 视角方向:正上方
    - 视窗面积:14.5mm x 11.8mm(水平 x 垂直)
    - 像素格式:64 x 32像素(水平 x 垂直)
    - 像素大小:0.200mm x 0.285mm(水平 x 垂直)
    - 开关特性
    - 电路:SPST常开
    - 额定负载电流:100mA @ 12V DC
    - 接触电阻:最大200毫欧姆 @ 20mV 10mA
    - 绝缘电阻:最小100兆欧姆 @ 100V DC
    - 耐压强度:125V AC 1分钟
    - 机械寿命:最小1,000,000次操作
    - 电气寿命:最小1,000,000次操作
    - 操作力:1.7 ± 0.5牛顿
    - 总行程:1.8mm
    - 电源特性
    - 工作电压范围:–0.3V至+7.0V
    - 高电平输入电压:0.8 VDD
    - 低电平输入电压:≤ 0.2VDD
    - SPI时钟频率:最高8MHz
    - 电流消耗:10mA(背光关闭),最高60mA(背光全亮)

    3. 产品特点和优势


    - 高分辨率显示:64 x 32像素的高分辨率保证了清晰细腻的画面质量。
    - 动态背光控制:64种颜色背光可动态调节,亮度可在八个级别之间变化。
    - 低功耗:仅需10mA电流即可实现背光关闭状态下的正常运行。
    - 多功能接口:通过SPI通信接口,支持多种显示模式及功能设置。
    - 耐用性高:机械和电气寿命均达到百万次级别,适合频繁操作的场合。

    4. 应用案例和使用建议


    - 应用案例:该产品适用于各类工业控制面板、医疗器械以及智能家居设备中。例如,在一个工厂自动化控制系统中,SmartSwitchTM可以用于实时监控机器状态并提供指示灯提示。
    - 使用建议:为避免因过度压力导致LCD损坏,操作力度需限制在100N以内。对于长时间显示同一图像的情况,应注意不要过度使用,以免造成显示效果失真。

    5. 兼容性和支持


    - 兼容性:SmartSwitchTM采用标准SPI接口,易于与其他设备集成。此外,它具有多种背光颜色选择,以适应不同的环境需求。
    - 支持和服务:制造商提供详细的使用说明和技术支持,确保用户能够快速上手并解决可能出现的问题。

    6. 常见问题与解决方案


    - 问题1:显示画面模糊。
    - 解决方案:检查背光设置是否正确,尝试调整至适当的亮度级别。

    - 问题2:按键无反应。
    - 解决方案:检查电路连接是否正常,确认SPI通信无误。

    7. 总结和推荐


    SmartSwitchTM凭借其高分辨率显示、动态背光控制、低功耗及高耐久性等特点,在众多应用场合中展现出强大的竞争力。其易于集成的设计和全面的技术支持也使其成为市场的理想选择。总的来说,我们强烈推荐这款产品用于需要高性能显示界面的工业或消费类电子产品中。

IS15ESBFP4RGB参数

参数
最大交流触点电压 -
机械寿命 3000000Cycles
指示颜色 红色,绿色,蓝色
最大直流触点电压 12V
面板开孔尺寸 -
电气寿命 3000000Cycles
开关配置 SPST-NO
开关功能 Off-Mom
电流额定值 -
执行器类型 Rectangular LCD
长*宽*高 19mm*18mm*23mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

IS15ESBFP4RGB厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

IS15ESBFP4RGB数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES IS15ESBFP4RGB IS15ESBFP4RGB数据手册

IS15ESBFP4RGB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 45.7912 ¥ 383.2151
100+ $ 37.206 ¥ 311.3677
库存: 606
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 383.21
