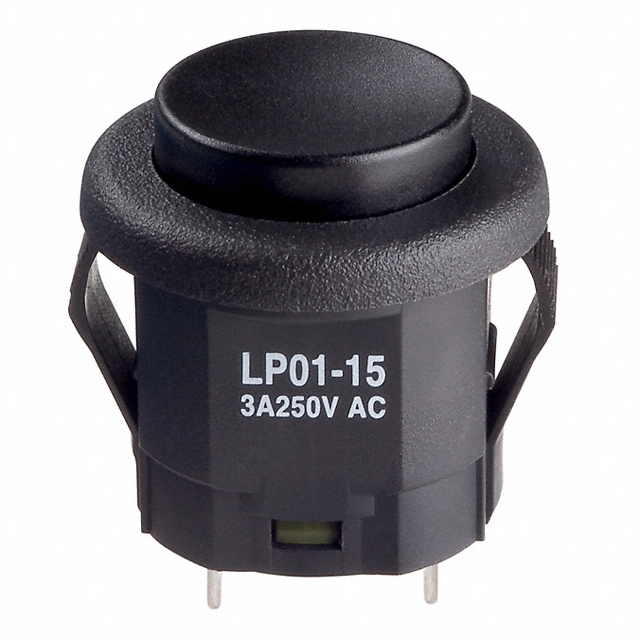

LP0115CMKW01A

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Round Plunger On-Mom SPDT 圆形-17.30(Dia) 50000Cycles 30V 125V 红色 50000Cycles 3A SPDT 卡入式安装,按扣安装,焊接安装,面板安装 20mm(长度)*26.8mm(高度)
供应商型号: LP0115CMKW01A
供应商: 国内现货
标准整包数: 1
NKK SWITCHES 按钮开关 LP0115CMKW01A

LP0115CMKW01A概述


    产品简介


    短身按钮开关系列LP01是NKK Switches提供的一款具有多种特性的推按钮开关。该产品适用于各种应用领域,包括工业自动化、控制面板、机械设备等。LP01系列按钮开关的特点在于其紧凑的设计和可靠的性能,可以为用户提供稳定的信号输入操作。此外,其具备LED照明功能,能够在低光照环境下清晰显示开关状态。

    技术参数


    - 电气能力:适用于电阻负载,额定功率银接点3A @ 125V AC 或 3A @ 250V AC 或 3A @ 30V DC。
    - 接触电阻:最大值为50毫欧姆(在直流2-4V,100mA条件下)。
    - 绝缘电阻:最小值为200兆欧姆(在500V DC条件下)。
    - 耐电压强度:接点间最小1000V AC,持续1分钟;接点与外壳间最小1500V AC,持续1分钟。
    - 机械寿命:最低500,000次操作。
    - 电气寿命:3A @ 125V/250V AC 或 3A @ 30V DC时为50,000次操作;1A @ 125V/250V AC 或 1A @ 30V DC时为100,000次操作。
    - 操作力:单极操作1.5 ± 0.7牛顿;双极操作3.0 ± 1.2牛顿。
    - 总行程:0.118英寸(3.0毫米)。
    - 安装扭矩:最大0.8牛米(7.08磅·英寸)。
    - 振动:10 ~ 55赫兹,峰值-峰值振幅1.5毫米,频率范围内1分钟内完成。
    - 冲击:50G(490米/秒²),每个方向进行5次冲击测试。
    - 工作温度范围:带照明-10°C至+50°C(14°F至122°F),不带照明-25°C至+70°C(-13°F至158°F)。
    - 湿度:90%~95%相对湿度下进行240小时40°C(104°F)测试。
    - 环保标准:符合RoHS指令限制有害物质的使用。

    产品特点和优势


    - 环境友好材料:使用符合RoHS规定的环保材料和包装,适合无铅焊接。
    - 触觉设计:按键表面略呈凹形,适合指尖操作,不易拆卸,防篡改。
    - 亮色LED灯:红、绿、琥珀三种颜色可选,增强识别度。
    - 紧凑型设计:开关总长度仅0.551英寸(14.0毫米),节省安装空间。
    - 安装灵活性:提供16.0毫米的卡扣安装和17.3毫米的插拔式安装选项。
    - 密封连接器:结合焊锡引脚和0.110英寸快速连接端子,环氧密封防止污染物进入。
    - 安全可靠:使用弹片接触机制,弧隔离保护避免交叉。
    - 认证标志:特定型号需按UL和cULus要求订购并带有标记。非点状照明开关不可单独订购标记。

    应用案例和使用建议


    应用案例:LP01短身推按钮开关系列广泛应用于工业控制系统中,特别是在需要直观、易于辨识的状态指示的环境中,例如:工厂生产线控制台、医疗设备控制界面、车辆仪表盘等。
    使用建议:为了确保长寿命使用,应避免超过开关的最大电流负荷;定期检查安装位置的震动和冲击条件是否符合要求;保持环境清洁,防止灰尘和污垢侵入。

    兼容性和支持


    - 兼容性:LP01系列推按钮开关支持与大多数标准面板安装接口兼容,方便集成到现有系统中。
    - 支持和服务:制造商提供详细的技术文档和用户指南,并设有技术支持团队解答疑问。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关在使用过程中出现异常声响 | 检查安装是否牢固,确认是否有异物卡住开关内部。 |
    | 开关长时间使用后出现接触不良 | 清洁接触面,如有必要更换磨损的接触部件。 |
    | 开关操作力过大或过小 | 调整安装力度或检查弹簧件是否正常。 |

    总结和推荐


    总结:LP01短身推按钮开关系列以其紧凑的设计、卓越的性能和广泛的适用性,成为工业控制领域的理想选择。通过先进的材料和工艺,确保了产品的高可靠性和长寿命。
    推荐:鉴于LP01系列的多项优势及其在多种应用场景中的优异表现,我们强烈推荐该产品给需要高效、稳定操作控制的行业用户。

LP0115CMKW01A参数

参数
开关配置 SPDT
最大直流触点电压 30V
电流额定值 3A
机械寿命 50000Cycles
执行器类型 Round Plunger
指示颜色 红色
最大交流触点电压 125V
面板开孔尺寸 圆形-17.30(Dia)
电气寿命 50000Cycles
开关功能 On-Mom
长*宽*高 20mm(长度)*26.8mm(高度)
通用封装 SPDT
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

LP0115CMKW01A厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

LP0115CMKW01A数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES LP0115CMKW01A LP0115CMKW01A数据手册

LP0115CMKW01A封装设计

查看详情并下载
Symbol
Footprint
3D Model
