首页  >  产品百科  >  UB15NBKG015D

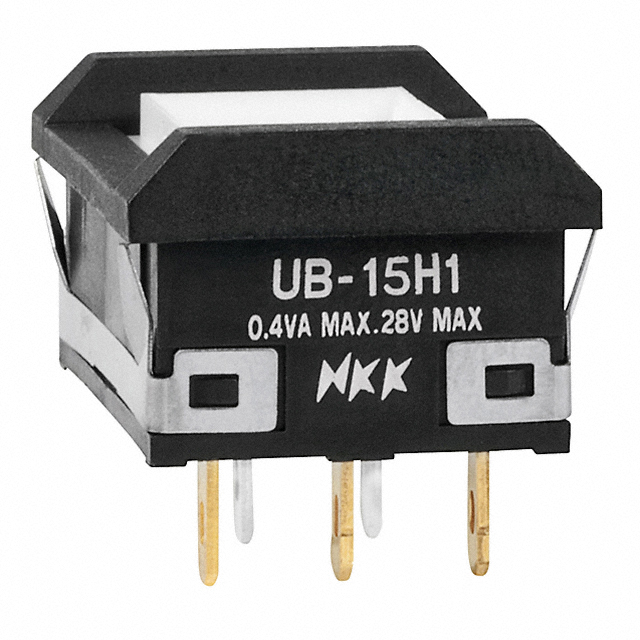

UB15NBKG015D

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: NKK Switches 琥珀色按钮开关, 印刷电路板安装, 瞬时操作, 带指示灯, 单刀双掷
供应商型号: UB15NBKG015D-ND
供应商: Digi-Key
标准整包数: 1

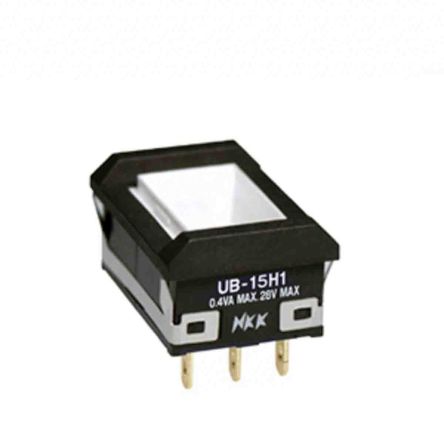

NKK SWITCHES 按钮开关 UB15NBKG015D

UB15NBKG015D概述

    系列UB低轮廓按钮开关技术手册解析

    产品简介


    系列UB低轮廓按钮开关(型号:D80、D81、D82、D83、D84、D85、D86、D87、D88)是一款适用于各种复杂环境的高品质开关。它们广泛应用于工业控制面板、通信设备、医疗仪器及任何需要可靠操作的场合。这些按钮具有多种颜色选择、不同的形状设计和安装方式,满足多样化的需求。

    技术参数


    - 电气容量:电阻负载下,银触点型开关为5A @ 125/250V交流电或5A @ 30V直流电;金触点型逻辑级开关为最大0.4VA @ 28V交流电/直流电。
    - 接触电阻:银触点最大50毫欧姆,金触点最大100毫欧姆。
    - 绝缘电阻:最小值200兆欧姆 @ 500V直流电压。
    - 介电强度:1,000V交流电在接点间至少持续1分钟;1,500V交流电在接点与外壳之间至少持续1分钟。
    - 机械寿命:瞬时动作至少1,000,000次操作;替代动作至少200,000次操作。
    - 电气寿命:银触点至少10,000次操作;银触点带3A @ 125V交流电电阻负载时至少100,000次操作;金触点至少200,000次操作。
    - 额定操作力:单极:方形与矩形均为1.9牛顿;双极:方形为2.55牛顿,矩形为3.1牛顿。
    - 接触定时:断开后闭合。
    - 行程:预行程0.067英寸(1.7毫米),过行程0.024英寸(0.6毫米),总行程0.091英寸(2.3毫米)。

    产品特点和优势


    - 指示灯颜色多样:红绿和琥珀蓝双色选项,可提供交替的标准或自定义标志。
    - 超级亮LED:提供卓越的均匀照明效果。
    - 紧凑设计:组合了PCB安装能力和短机身设计,适合紧凑应用。
    - 小尺寸安装:适用于紧凑空间。
    - 快速接触机制:敏感动作提供听觉反馈;快速闭合/快速断开特性减少电弧并延长电气寿命。
    - 独立闩锁机构:与切换机构独立,提供电路状态的可见和触觉指示。
    - 环氧密封终端:防止助焊剂、溶剂及其他污染物进入。

    应用案例和使用建议


    这些按钮开关被广泛应用于工业自动化、机器人技术、远程控制系统等领域。例如,在一个工业机器人控制面板上,使用系列UB低轮廓按钮开关可以确保机器人的操作安全且准确。为了最大限度地提高使用寿命和可靠性,建议定期清洁并保持良好的电气连接。此外,在设计系统时应考虑环境温度和湿度的影响,以避免由于极端条件导致的性能下降。

    兼容性和支持


    这些开关兼容大多数标准面板厚度(0.039至0.126英寸)。厂商提供了详细的焊接时间和温度指南,并在补充部分中说明了标准和认证情况,确保符合安全和质量要求。

    常见问题与解决方案


    - Q: 开关在高温环境下表现如何?
    - A: 温度范围为-25°C至+50°C(-13°F至+122°F)(带灯)或-20°C至+70°C(-4°F至+158°F)(不带灯)。
    - Q: 如何正确清洁这些开关?
    - A: 手工局部使用酒精基溶液清洁。
    - Q: 在振动环境中如何保证其可靠性?
    - A: 设计有抗振能力,振动测试结果显示能承受特定频率和幅度的振动。

    总结和推荐


    系列UB低轮廓按钮开关是一款高可靠性的开关,具有出色的操作性能和耐用性。它的多功能性和易用性使其成为众多工业应用的理想选择。我们强烈推荐这些按钮开关用于任何需要高精度和可靠性的场合。

UB15NBKG015D参数

参数
最大直流触点电压 28V
开关功能 On-Mom
电流额定值 -
电气寿命 200000Cycles
机械寿命 1000000Cycles
指示颜色 琥珀色
最大交流触点电压 28V
开关配置 SPDT
执行器类型 帽盖
面板开孔尺寸 矩形-22.40x16.20
通用封装 SPDT
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

UB15NBKG015D厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB15NBKG015D数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB15NBKG015D UB15NBKG015D数据手册

UB15NBKG015D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.5272 ¥ 129.9433
10+ $ 13.4035 ¥ 112.1707
25+ $ 12.6377 ¥ 105.7615
50+ $ 12.0867 ¥ 101.1503
100+ $ 11.5589 ¥ 96.7333
250+ $ 10.895 ¥ 91.1772
500+ $ 10.4171 ¥ 87.1781
1000+ $ 9.9593 ¥ 83.3472
库存: 22
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 129.94
直接购买
加入购物车
