UB215KKW016CF-1JB

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Square Button On-Mom SPDT 方形-17.40x17.40 10000Cycles 30V 125V 红色,绿色 10000Cycles 5A SPDT 卡入式安装,按扣安装,焊接安装,面板安装 19mm(长度)*23.5mm(高度)
供应商型号: TS-UB215KKW016CF-1JB
供应商: 海外现货
标准整包数: 1

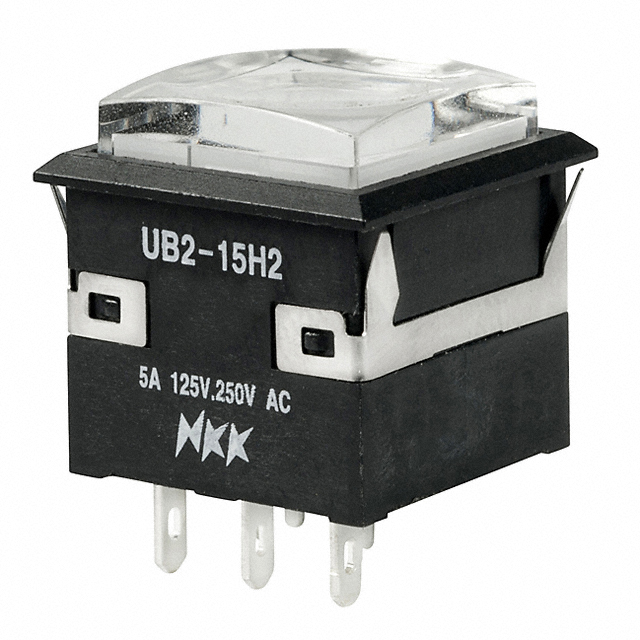

NKK SWITCHES 按钮开关 UB215KKW016CF-1JB

UB215KKW016CF-1JB概述


    产品简介


    Series UB2 Low Profile Pushbuttons 是一款专为紧凑空间设计的低轮廓按钮开关。它主要用于工业控制面板、自动化设备和各种需要高可靠性的应用场景。该系列开关集成了LED指示灯,可根据需要选择单色或多色照明效果。其特点是小巧的外形和快速响应,使其成为各种电子设备中的理想选择。

    技术参数


    - 电气能力:电阻负载下额定电流为5A(交流125/250V或直流30V)。逻辑负载下最大额定值为0.4VA(交流/直流28V)。
    - 接触电阻:银质接点的最大接触电阻为50毫欧姆,金质接点为100毫欧姆。
    - 绝缘电阻:在500V直流电压下最小为200兆欧姆。
    - 介电强度:触点间最小1000V AC(1分钟),触点与外壳间最小1500V AC(1分钟)。
    - 机械寿命:瞬时动作模式下最少100万次操作,交替动作模式下最少20万次操作。
    - 电气寿命:银质接点最少1万次操作,金质接点最少20万次操作。
    - 典型操作力:单极情况下1.90N,双极情况下2.55N。
    - 接触定时:先断后合。
    - 行程:预行程0.067英寸(1.7mm),过行程0.024英寸(0.6mm),总行程0.091英寸(2.3mm)。
    - 材料与表面处理:主体材料为玻璃纤维增强聚酰胺(UL94V-0),可选不锈钢安装框架。

    产品特点和优势


    Series UB2 Low Profile Pushbuttons 拥有多种独特的功能和优势,包括:
    - 多种照明效果选择,通过单色和双色LED实现。
    - 高度灵活的安装方式,支持PCB安装和嵌入式安装。
    - 快速响应的弹跳接触机制,提供清晰的反馈和延长电气寿命。
    - 独立的锁定机制,确保稳定性及电路状态的可见和触觉反馈。
    - 防污环氧密封终端,防止污染物进入。

    应用案例和使用建议


    Series UB2 Low Profile Pushbuttons 常见于工业控制面板和自动化设备中。例如,在机床控制系统中,这种开关可以用于紧急停止或模式切换。使用时应注意正确配置电源电压,并根据实际操作频率选择合适的接点材料以保证长期可靠性。

    兼容性和支持


    - 兼容性:适用于多种标准PCB尺寸,兼容多种面板厚度(0.039至0.126英寸)。
    - 支持:提供详细的技术文档和安装指南。制造商提供售后服务和技术支持。

    常见问题与解决方案


    - Q:如何确定正确的球形电阻值?
    - A:参考技术手册中的公式计算球形电阻值。
    - Q:如何清洁这些设备?
    - A:局部使用酒精基溶液手动清洁。

    总结和推荐


    Series UB2 Low Profile Pushbuttons 凭借其卓越的性能、耐用性和多样的应用范围,在同类产品中脱颖而出。对于需要紧凑且高效控制解决方案的应用场合,强烈推荐使用这款开关。总的来说,这是一款性能稳定、适应性强的产品,适合广泛的应用需求。

UB215KKW016CF-1JB参数

参数
开关配置 SPDT
面板开孔尺寸 方形-17.40x17.40
电流额定值 5A
最大交流触点电压 125V
执行器类型 Square Button
最大直流触点电压 30V
电气寿命 10000Cycles
机械寿命 10000Cycles
开关功能 On-Mom
指示颜色 红色,绿色
长*宽*高 19mm(长度)*23.5mm(高度)
通用封装 SPDT
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 托盘

UB215KKW016CF-1JB厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB215KKW016CF-1JB数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB215KKW016CF-1JB UB215KKW016CF-1JB数据手册

UB215KKW016CF-1JB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.8872 ¥ 194.5412
250+ $ 19.9017 ¥ 169.1644
440+ $ 19.0152 ¥ 161.6292
库存: 20
起订量: 11 增量: 1
交货地:
最小起订量为:1
合计: ¥ 194.54
