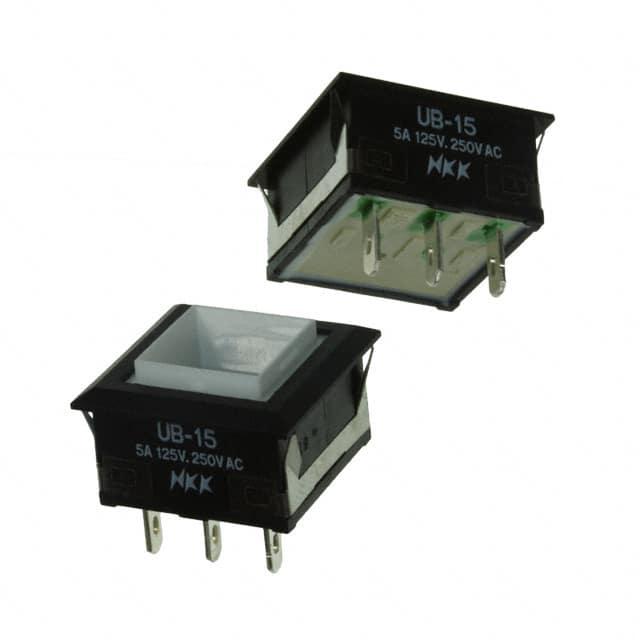

UB15KKW01N

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Square Button On-Mom SPDT 方形-16.20x16.20 1000000Cycles 30V 125V 10000Cycles 5A 卡入式安装,按扣安装,焊接安装,面板安装
供应商型号: UB15KKW01N
供应商: 国内现货
标准整包数: 1
NKK SWITCHES 按钮开关 UB15KKW01N

UB15KKW01N概述


    产品简介


    Series UB Low Profile Pushbuttons
    本系列低轮廓按钮开关(Series UB)是一种紧凑型、高性能的按钮开关,适用于各种工业和消费电子产品。该系列产品采用玻璃纤维增强聚酰胺材质外壳,提供了可靠的操作力和耐用性。该产品线包括不同型号,如单极和双极按钮开关,可提供直插式和印刷电路板(PCB)安装选项,适用于不同的应用场景。

    技术参数


    - 电气容量(电阻负载):银触点,功率等级:5A @ 125/250V AC 或 5A @ 30V DC;逻辑等级,金触点:最大0.4VA @ 28V AC/DC,适用范围为0.1mA至0.1A,电压范围20mV至28V。

    - 其他额定值:
    - 触点电阻:银触点最大50毫欧,金触点最大100毫欧。
    - 绝缘电阻:最小200兆欧,500V DC条件下。
    - 工频耐压:触点间至少1000V AC,1分钟;触点与外壳间至少1500V AC,1分钟。
    - 机械寿命:按压动作至少1,000,000次;换向动作至少200,000次。
    - 电气寿命:银触点至少10,000次,金触点至少200,000次。
    - 操作力:单极单动:1.9N(方形和矩形相同);双极双动:方形2.55N,矩形3.1N。

    - 接触时间:断开先于闭合。

    - 行程:预行程0.067英寸(1.7mm),超行程0.024英寸(0.6mm),总行程0.091英寸(2.3mm)。

    产品特点和优势


    1. 高可靠性:系列UB低轮廓按钮开关具有高机械和电气寿命,适用于频繁操作的应用场合。
    2. 适应性强:提供多种安装方式(直插式、PCB焊接),适用于不同尺寸的空间要求。
    3. 清晰指示:具备断电前指示功能,便于在需要时快速识别电路状态。
    4. 耐用设计:环氧密封端子防堵防污染,确保长期稳定运行。
    5. 多功能选择:可选多种颜色的灯泡、标签,满足不同应用需求。

    应用案例和使用建议


    应用案例
    1. 自动化控制系统:该开关常用于需要高可靠性的自动化系统中,如工业机器人和智能制造生产线。
    2. 机械设备控制面板:适合嵌入控制面板中,如工业自动化设备和家用电器。
    3. 交通工具控制系统:在汽车和轨道交通中作为安全和紧急停止按钮使用。
    使用建议
    - 在高温环境下使用时,注意散热以防止过热,避免影响电气寿命。
    - 定期检查并清洁开关表面,确保无尘埃积聚,延长使用寿命。
    - 根据应用需求选择合适的电流和电压等级,避免过载造成损坏。

    兼容性和支持


    该产品与各类标准电子元件和设备兼容。产品认证包括UL、cULus和CSA认证,以确保符合国际安全标准。制造商提供详细的安装指导和技术支持文档,用户可以根据手册指导进行安装和调试。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关操作不顺畅 | 清洁内部部件,检查是否有灰尘或杂质阻碍 |
    | 灯光亮度不够 | 检查连接线路是否正常,确认电源电压是否在规定范围内 |
    | 开关触点出现故障 | 更换触点或整个开关单元 |

    总结和推荐


    Series UB Low Profile Pushbuttons 是一款高性能、多功能的按钮开关,适用于广泛的应用场景。它具备高可靠性、耐用性及灵活的安装方式,能够满足各类工业和消费电子设备的需求。总体来说,这款产品是值得推荐的选择,尤其适合需要高度可靠的自动化控制系统和精密机械设备。

UB15KKW01N参数

参数
最大交流触点电压 125V
电流额定值 5A
面板开孔尺寸 方形-16.20x16.20
执行器类型 Square Button
开关配置 SPDT
指示颜色 -
电气寿命 10000Cycles
开关功能 On-Mom
机械寿命 1000000Cycles
最大直流触点电压 30V
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

UB15KKW01N厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB15KKW01N数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB15KKW01N UB15KKW01N数据手册

UB15KKW01N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 36.3
库存: 128
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 36.3
直接购买
加入购物车
