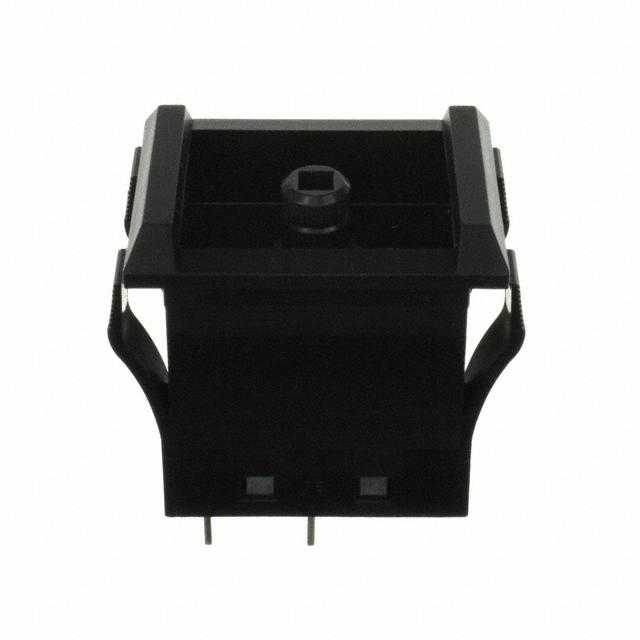

JPM16B

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: NKK Switches按钮开关, 面板安装, (开)-关操作, 单刀单掷
供应商型号: 1959432
供应商: 海外现货
标准整包数: 1

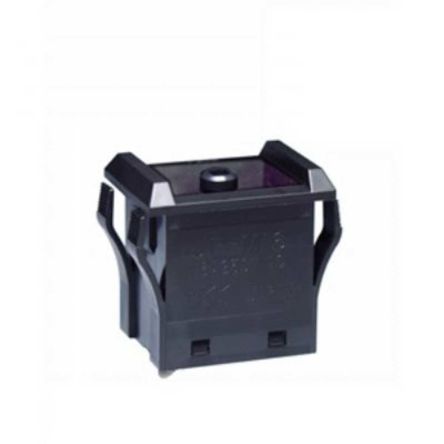

NKK SWITCHES 按钮开关 JPM16B

JPM16B概述


    产品简介


    系列JP国际认证按钮(Series JP Internationally Approved Pushbuttons)是一种高可靠性、多功能的电子元器件,广泛应用于工业控制、仪器仪表等领域。本系列产品提供单极(SPST)和双极(DPST)两种操作模式,并具有多种安装方式,包括平板帽和平顶杆两种形式。它们主要用于控制电路的开闭,具备抗干扰性强、使用寿命长的特点。

    技术参数


    - 电气容量(电阻负载)
    - 功率等级:JPM型号为10A@125/250V AC,JPL型号为16A@125/250V AC
    - 其他指标
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小1,000兆欧姆@500V DC
    - 介电强度:接触之间最小2,000V AC,接触与外壳之间最小4,000V AC,持续1分钟
    - 机械寿命:最少25,000次操作
    - 电气寿命:最少25,000次操作
    - 额定操作力:JPM单极2极3.53N和6.47N,JPL单极2极4.51N和9.02N
    - 接触时序:非短接(断开后连接)
    - 锁止位置:正常位置与阻挡面齐平;锁止位置低于正常位置2.0mm
    - 行程:预行程1.5mm,过行程1.8mm,总行程3.3mm
    材料与环境
    - 材料
    - 外壳/框架及阻挡面:聚酰胺(UL94V-0)
    - 可移动触点:银合金
    - 内部密封:聚苯硫醚(UL94V-0)
    - 静态触点:银合金加铜
    - 壳体/底座:三聚氰胺(UL94V-0)
    - 端子:镀银黄铜
    - 环境数据
    - 操作温度范围:–10°C到+70°C
    - 湿度:在40°C下湿度90%到95%,持续96小时
    - 振动:10~55Hz,峰峰值位移1.5mm,持续1分钟,三轴向共2小时
    - 冲击:50G加速度(6个方向,每方向5次冲击)
    - 加工密封:防尘内密封

    产品特点和优势


    系列JP国际认证按钮具有以下特点和优势:
    - 行业首创:第一个带TV评级的注塑按钮,设计用于处理大涌流电流,JPM型号为TV-5评级,JPL型号为TV-8评级。
    - 显著外部绝缘屏障:提高绝缘电阻和介电强度。
    - 耐尘设计:内部密封采用聚苯硫醚(PPS),可防止灰尘进入。
    - 特别设计:可断开轻微焊接的触点。
    - 快响应接触机制:终端密封并环氧树脂密封,以防止污染物侵入。
    - 阻燃外壳:符合UL的94V-0阻燃标准。

    应用案例和使用建议


    应用案例
    - 工业控制面板:用于机床控制、自动化系统等。
    - 测试设备:作为测量仪器的开关部件,例如示波器、万用表等。
    使用建议
    - 维护检查:定期检查按钮的安装和使用情况,确保清洁无尘。
    - 合理布局:考虑到按钮的锁止功能,在安装时留出足够的空间以确保其正常工作。

    兼容性和支持


    - 兼容性:该按钮可与大多数标准电气设备兼容,适用于不同品牌的控制器。
    - 支持:厂商提供详细的技术手册和技术支持服务,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    1. 问题:按钮无法正常切换。
    - 解决方案:检查按钮是否被正确安装,确认其周围没有灰尘或异物。

    2. 问题:接触不良。
    - 解决方案:清洁按钮端子和触点,必要时更换损坏的组件。

    总结和推荐


    总体来看,系列JP国际认证按钮是一款高可靠性、多功能的产品,其独特的设计和高品质材料使其在市场上具有较强的竞争力。在工业控制和测试设备等领域有着广泛应用。建议用户在选择时根据具体需求选择适合的型号,并严格按照说明书进行安装和维护。

JPM16B参数

参数
最大直流触点电压 -
电气寿命 25000Cycles
开关配置 SPST
电流额定值 10A
执行器类型 Rectangular,Without Cap
最大交流触点电压 125V
开关功能 Off-On
指示颜色 -
机械寿命 25000Cycles
面板开孔尺寸 矩形-28.00x21.20
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售

JPM16B厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JPM16B数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES JPM16B JPM16B数据手册

JPM16B封装设计

查看详情并下载
Symbol
Footprint
3D Model
