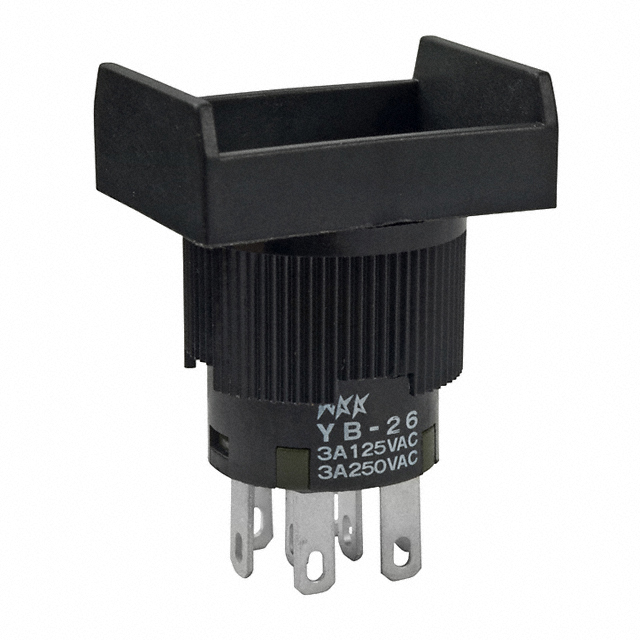

YB26RKW01

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Plunger,Without Cap On-On DPDT 圆形-16.00(Dia) 200000Cycles 30V 125V 100000Cycles 3A 焊接安装,面板安装
供应商型号: TS-YB26RKW01
供应商: 海外现货
标准整包数: 1

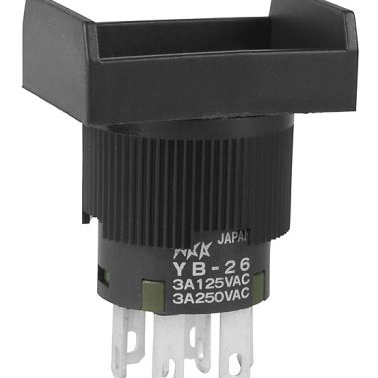

NKK SWITCHES 按钮开关 YB26RKW01

YB26RKW01概述

    短身按钮开关 YB 系列技术手册

    1. 产品简介


    短身按钮开关(YB系列)是一款广泛应用的电子元件,适用于多种控制面板和工业设备中。此系列产品主要提供非点亮式和点亮式两种选择,能够通过不同的颜色和照明方式来适应各种控制需求。它们主要用于需要高度可靠和长期使用寿命的应用场合。

    2. 技术参数


    电气容量(电阻负载)
    - 功率等级(银质):3A @ 125V AC 或 3A @ 250V AC 或 3A @ 30V DC
    - 逻辑等级(金质):0.4VA最大值 @ 28V AC/DC最大值
    - 适用范围:0.1mA ~ 0.1A @ 20mV ~ 28V
    其他额定值
    - 接触电阻:银质最大为50毫欧,金质最大为100毫欧
    - 绝缘电阻:最小200兆欧 @ 500V DC
    - 介电强度:1000V AC 最小,持续1分钟;1500V AC 最小,持续1分钟
    - 机械寿命:瞬时电路最少100万次操作,保持电路最少20万次操作
    - 电气寿命:最少10万次操作
    - 额定操作力:单极:非密封1.47N,密封1.67N;双极:非密封2.75N,密封2.94N
    - 接触时间:断开后再接通(断前接)
    - 行程:预行程0.059英寸(1.5毫米),超行程0.059英寸(1.5毫米),总行程0.118英寸(3.0毫米)
    材料与表面处理
    - 外壳/面板:玻璃纤维增强聚酰胺(UL94V-0)
    - 快速连接件:不锈钢
    - 基座:玻璃纤维增强聚酰胺(UL94V-0)
    - 移动接触器:磷青铜镀银或镀金
    - 移动触点:银合金镀银或黄铜镀金
    - 固定触点:银合金或铜镀金
    - 开关终端:磷青铜镀锡
    - 灯终端:磷青铜镀锡
    环境数据
    - 工作温度范围:点亮型-25°C至+50°C(-13°F至+122°F);非点亮型-25°C至+70°C(-13°F至+158°F)
    - 湿度:在40°C(104°F)下90~95%湿度,持续96小时
    - 振动:10~55Hz,峰值幅度1.5毫米,频率范围内来回振荡1分钟,三个垂直方向各2小时
    - 冲击:50G(490m/s²),在6个垂直方向上冲击,每个方向5次冲击
    - 密封:面板密封型号符合IEC60529标准IP65(相当于NEMA 4和13)
    - 安装扭矩:最大0.785牛米(6.95磅英寸)
    - 快速连接力:最大向下力24.5牛顿

    3. 产品特点和优势


    短身按钮开关(YB系列)具有许多独特的特点和优势。首先,它可以实现全表面或定点照明,使用的是白炽灯或多元件LED,可选配电阻。其次,可以选择超高亮度LED,如白色、绿色和蓝色,也可以选择亮度LED,如红色、琥珀色和绿色。此外,组合式面板和屏障是开关的一个组成部分,防止意外激活。开关内部有一个独特的热塑性弹性体密封,加上橡胶套圈,能为内部机构提供额外保护。面板密封型号符合IP65标准,具有防尘、防水和防油的功能。设计独特的快动接触系统可以提高抗冲击性、延长使用寿命并提高敏感性。

    4. 应用案例和使用建议


    短身按钮开关广泛应用于各种工业控制系统中。例如,在自动化生产线中,这些按钮开关用于启动和停止机器,保证生产的正常进行。另外,在医疗设备和安全系统中也常看到其身影,用于确保操作员的安全。对于需要经常更换和维修的设备,推荐使用面板密封型以提高其使用寿命和可靠性。同时,根据应用场合的不同,建议选择不同颜色和照明模式的按钮开关,以满足特定的视觉识别需求。

    5. 兼容性和支持


    该产品的大部分型号都经过了UL和CSA认证。如果您需要订购带标记的产品,则需要在订购时特别指定,如添加“/U”或“/CUL”表示UL认证,“/C”表示CSA认证。此外,该产品还具有良好的兼容性,可以与其他电子元器件或设备配合使用。对于售后服务,制造商提供了详尽的技术支持和维护指南,以便用户在安装和使用过程中遇到问题时可以快速找到解决方案。

    6. 常见问题与解决方案


    问题1:如何判断产品是否已损坏?
    - 解决方案:可以通过检查开关的操作情况和是否有明显的物理损伤来确定。如果存在任何问题,请参考用户手册中的故障排除部分,或者联系制造商寻求技术支持。
    问题2:如何正确连接电气接线?
    - 解决方案:请严格按照产品手册中的接线图和接线说明进行操作。确保所有接头牢固且绝缘良好,避免短路风险。
    问题3:为什么有些LED灯不亮?
    - 解决方案:可能是由于LED灯损坏、线路断开或电源电压不匹配。请检查电路连接是否正确,确保电源电压符合LED的工作电压要求。若仍然无法解决问题,请联系制造商的技术支持部门。

    7. 总结和推荐


    总体来说,短身按钮开关(YB系列)是一款高质量、高性能的电子元件,适用于多种应用场合。凭借其坚固的设计、优良的电气特性和全面的支持服务,它在工业和商业领域拥有广泛的应用前景。强烈推荐此产品给需要稳定和耐用的按钮开关的客户。

YB26RKW01参数

参数
最大直流触点电压 30V
开关配置 DPDT
机械寿命 200000Cycles
电流额定值 3A
开关功能 On-On
面板开孔尺寸 圆形-16.00(Dia)
电气寿命 100000Cycles
最大交流触点电压 125V
指示颜色 -
执行器类型 Plunger,Without Cap
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 托盘

YB26RKW01厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

YB26RKW01数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES YB26RKW01 YB26RKW01数据手册

YB26RKW01封装设计

查看详情并下载
Symbol
Footprint
3D Model
