FB15ANEP4

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 帽盖 关-瞬时 SPST-NO 圆形-直径5.30 50000Cycles 28V 28V 50000Cycles 焊接安装,面板安装 7mm(长度)*7mm(高度)
供应商型号: 360-2623-ND
供应商: Digi-Key
标准整包数: 1

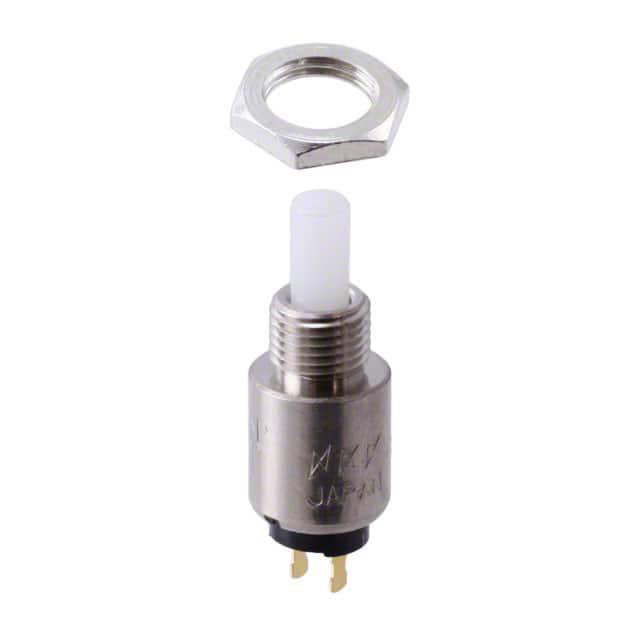

NKK SWITCHES 按钮开关 FB15ANEP4

FB15ANEP4概述

    系列FB与SB按钮开关技术手册
    本文档旨在提供关于系列FB和SB按钮开关的技术规格、产品特点及其应用案例,帮助用户全面了解这些产品的性能和应用范围。我们将根据给定的数据表内容进行整理和解析。

    产品简介


    FB和SB系列按钮开关广泛应用于各类设备中,用于触发或控制电路的开启和关闭。它们通常用于需要快速响应和可靠操作的场合,例如工业自动化、仪器仪表和家用电器等。

    技术参数


    - 电气容量:
    - FB系列:电阻负载下,功率水平为500mA @ 125V AC(银);逻辑水平为0.4VA最大值 @ 28V AC/DC最大值(金)。
    - SB系列:电阻负载下,功率水平为3A @ 125V AC或2A @ 250V AC或2A @ 30V DC(银);逻辑水平为0.4VA最大值 @ 28V AC/DC最大值(金)。

    - 其他评级:
    - 接触电阻:FB系列为30毫欧姆最大值(银),SB系列为10毫欧姆最大值(银)。
    - 绝缘电阻:最小值为100兆欧姆 @ 500V DC。
    - 介电强度:在接触与外壳之间1,000V AC最小值,持续时间不少于1分钟。
    - 机械寿命:FB系列最小值为50,000次操作,SB系列为30,000次操作。
    - 电气寿命:FB系列为50,000次操作,SB系列为10,000次操作。
    - 额定操作力:FB系列为2.16N,SB系列为4.90N。
    - 行程:FB系列预行程0.043英寸(1.1毫米),超行程0.022英寸(0.57毫米),总行程0.065英寸(1.67毫米);SB系列总行程0.088英寸(2.24毫米)。
    - 材料与表面处理:
    - 按钮柱:聚甲醛
    - 套筒:镀镍黄铜
    - 外壳:酚醛树脂
    - 可动触点:镀银或镀金铜
    - 固定触点:磷青铜镀银或镀金
    - 引脚:磷青铜镀银或镀金
    - 环境与安装数据:
    - 工作温度范围:–10°C 至 +70°C(+14°F 至 +158°F)
    - 手工焊接时间:参照补充部分的A轮廓
    - 标准与认证:
    - FB系列UL认证号E44145(仅当开关上标有标记时有效);SB系列认证号0235350000(仅当开关上标有标记时有效)

    产品特点和优势


    - 多样化外观:提供多种颜色的按钮帽以适应不同需求。
    - 低操作力:使操作更加轻松便捷。
    - 紧凑安装:后板套筒安装,占用空间小。
    - 防夹功能:内置防夹功能保护触点不受过度压力损坏。
    - 自我清洁:FB型号具有自清洁功能,提高可靠性。
    - 低成本耐用设计:采用坚固的一体化套筒和外壳结构。
    - 可靠的构造:内置导轨保持触点对齐。
    - 密封终端:部分型号提供环氧密封引脚(如FB15ANEP和SB4011NO)。

    应用案例和使用建议


    FB和SB系列按钮开关在众多领域有广泛应用,例如自动化控制、医疗设备、家用电器和安全系统等。对于工业环境,可选择耐高温型号以适应更恶劣的工作条件。在使用过程中,应注意定期检查开关的状态以确保其长期稳定运行。

    兼容性和支持


    这些按钮开关适用于各种电气连接,且易于与其他标准电气组件集成。供应商提供详尽的技术支持和售后服务,包括安装指南和故障排除手册。

    常见问题与解决方案


    - Q:如何确认订购的开关是否符合安全标准?
    - A: 查看产品编号中的特定后缀,如"/U"、"/CUL"或"/C"。这些标识表示开关已通过相应安全机构的认证。

    - Q:如何正确清洁开关触点?
    - A: 使用适当的电子清洁剂轻轻喷洒并用干净的布擦拭。避免使用含水或腐蚀性溶剂。
    - Q:开关的操作力大小不一致,如何调整?
    - A: 检查安装是否正确,并重新调整至合适的压力。如果问题持续存在,请联系技术支持。

    总结和推荐


    FB和SB系列按钮开关以其高效能、高可靠性和多样的应用能力在市场上具有很强的竞争力。适用于广泛的工业和商业环境,尤其是需要频繁操作和恶劣工作条件的应用场景。强烈推荐在自动化控制和其他类似项目中使用这些按钮开关。

FB15ANEP4参数

参数
开关功能 关-瞬时
最大直流触点电压 28V
指示颜色 -
最大交流触点电压 28V
电流额定值 -
执行器类型 帽盖
面板开孔尺寸 圆形-直径5.30
机械寿命 50000Cycles
电气寿命 50000Cycles
开关配置 SPST-NO
长*宽*高 7mm(长度)*7mm(高度)
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 托盘

FB15ANEP4厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

FB15ANEP4数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES FB15ANEP4 FB15ANEP4数据手册

FB15ANEP4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.1388 ¥ 60.3229
10+ $ 5.9374 ¥ 49.6883
25+ $ 5.5994 ¥ 46.8596
40+ $ 5.433 ¥ 45.4671
80+ $ 5.1965 ¥ 43.4882
230+ $ 4.8551 ¥ 40.6313
440+ $ 4.6562 ¥ 38.9665
945+ $ 4.4318 ¥ 37.0884
库存: 16
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 60.32
