WT28L

产品分类: 拨动开关
厂牌: NKK SWITCHES
产品描述: 30V(DC) (ON) - OFF - (ON) 15000Cycles 10A 17.5mm 导线安装,面板安装 30.2mm(长度)*59.2mm(高度)
供应商型号: WT28L
供应商: 国内现货
标准整包数: 1

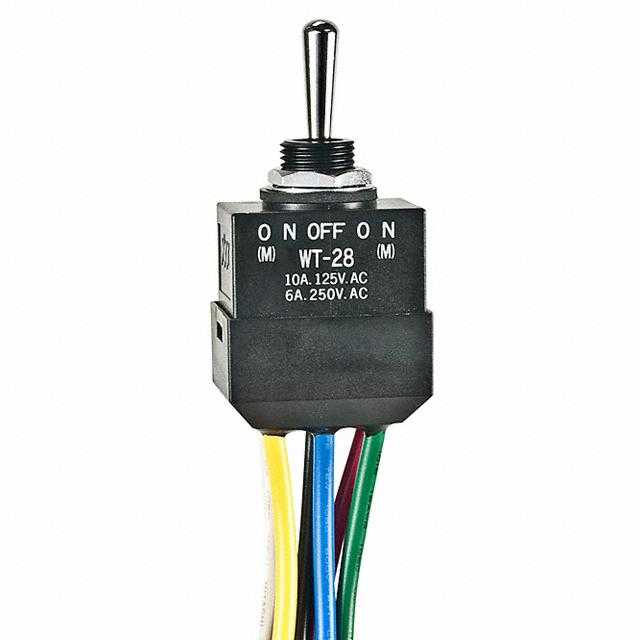

NKK SWITCHES 拨动开关 WT28L

WT28L概述

    环境密封拨动开关(系列WT)技术手册解析

    产品简介


    环境密封拨动开关系列WT是专为在严苛环境下稳定运行而设计的电子元器件。这类开关广泛应用于工业自动化控制、机械设备、医疗设备等领域,因其卓越的防护性能和稳定的电气特性备受青睐。系列WT提供了多种不同的连接终端选项,如焊锡端子、螺钉端子和导线端子,以满足不同应用的需求。

    技术参数


    - 电气容量:10A @ 125V AC 或 6A @ 250V AC 或 10A @ 30V DC(电阻性负载)
    - 接触电阻:焊接端子及螺丝端子型号:最大10毫欧;导线引脚端子型号:最大30毫欧
    - 绝缘电阻:最小值200兆欧 @ 500V DC
    - 介电强度:1,500V AC 最小值,持续1分钟
    - 机械寿命:On-None-Off, On-None-On, 和 On-Off-On 型号:至少50,000次操作;其他型号:至少30,000次操作
    - 电气寿命:至少15,000次操作
    - 摆动角度:24°

    产品特点和优势


    - 防水防尘:IP67防护等级,确保了在各种恶劣环境下的可靠性能。
    - 单体结构:前后面板密封,使开关具有出色的抗环境侵蚀能力。
    - 耐用材料:采用阻燃材料(UL94V-0)和特殊设计的接触机制,确保高可靠性和长使用寿命。
    - 安全隔离:接触装置设计能够有效防止电路接点焊合,确保电路稳定。

    应用案例和使用建议


    环境密封拨动开关系列WT特别适用于需要严格防尘防水的应用场合。例如,在工业机器人控制面板上,它能有效防止灰尘和湿气侵入,确保长期稳定运行。使用时,建议选择合适类型的连接终端以匹配特定应用需求,并注意安装位置应远离可能产生强电磁干扰的区域。

    兼容性和支持


    - 连接兼容性:支持多种连接方式,包括焊锡端子、螺钉端子和导线端子。
    - 厂商支持:制造商提供详尽的技术文档和支持服务,包括详细的安装指南和故障排查指南。

    常见问题与解决方案


    - 问题:接触不良或短路。
    解决方案:检查连接是否松动或磨损,并重新连接或更换端子。
    - 问题:开关动作不顺畅。
    解决方案:确保安装时无明显变形或异物阻碍,并进行适当的润滑处理。
    - 问题:防水性能不足。
    解决方案:检查是否有漏装防水套件,并根据具体需求选择合适的防水配件。

    总结和推荐


    环境密封拨动开关系列WT以其卓越的防水防尘性能、坚固耐用的设计以及广泛的适用性,成为众多工业控制领域的首选。对于需要在恶劣环境下稳定工作的设备,推荐使用这款产品。其良好的兼容性与广泛的应用范围使其成为市场上极具竞争力的产品之一。

WT28L参数

参数
电压额定值 30V(DC)
执行器长度 17.5mm
机械寿命 15000Cycles
开关功能 (ON) - OFF - (ON)
指示颜色 -
最大交流触点电压 -
最大直流触点电压 -
电流额定值 10A
长*宽*高 30.2mm(长度)*59.2mm(高度)
安装方式 导线安装,面板安装

WT28L厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

WT28L数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨动开关 NKK SWITCHES WT28L WT28L数据手册

WT28L封装设计

查看详情并下载
Symbol
Footprint
3D Model
