UB26KKW015D

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Plunger,Without Cap On-On DPDT 方形-16.20mm² 200000Cycles 30V 125V 琥珀色 10000Cycles 5A 卡入式安装,按扣安装,焊接安装,面板安装
供应商型号: TS-UB26KKW015D
供应商: 海外现货
标准整包数: 1

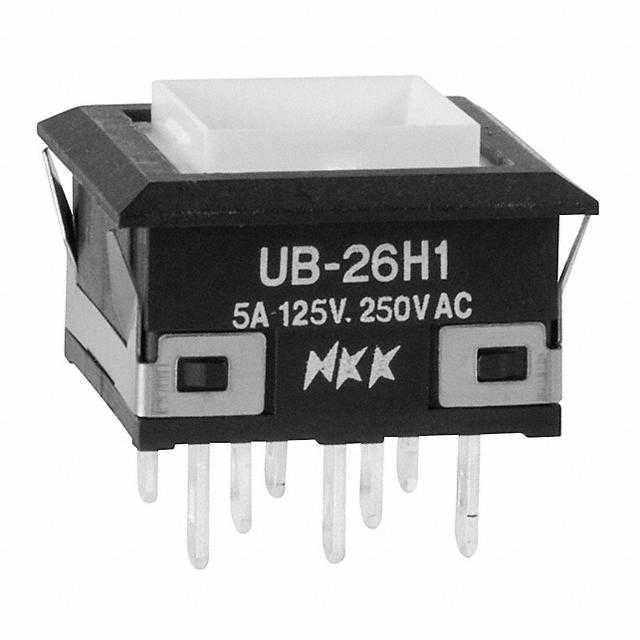

NKK SWITCHES 按钮开关 UB26KKW015D

UB26KKW015D概述


    产品简介


    低轮廓按钮开关 Series UB
    低轮廓按钮开关 Series UB 是一种集美观与实用于一体的电子元件,适用于多种应用场景。这些开关不仅具有坚固耐用的特点,还提供了广泛的定制选项,以满足不同客户的需求。其主要功能包括:提供可靠的触觉反馈,具有破前接通的接触时机,以及可承受高振动和冲击的能力。这些开关广泛应用于工业控制、机械设备、交通信号系统等领域。

    技术参数


    - 电气容量(电阻负载):
    - 功率等级(银触点):5A @ 125/250V AC 或 5A @ 30V DC
    - 逻辑等级(金触点):最大0.4VA @ 28V AC/DC(适用范围 0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 其他额定值:
    - 接触电阻:银触点最大50毫欧,金触点最大100毫欧
    - 绝缘电阻:最小200兆欧 @ 500V DC
    - 介电强度:接触之间至少1000V AC,接触与外壳之间至少1500V AC
    - 机械寿命:
    - 瞬时操作至少1,000,000次
    - 交替动作至少200,000次
    - 电气寿命:
    - 银触点至少10,000次
    - 银触点带电阻负载3A @ 125V AC 至少200,000次
    - 金触点至少200,000次
    - 额定操作力:
    - 单极:正方形和平行四边形均为1.9N
    - 双极:正方形为2.55N,平行四边形为3.1N
    - 接触时机:
    - 破前接通
    - 行程:
    - 预行程:0.067英寸(1.7毫米)
    - 超行程:0.024英寸(0.6毫米)
    - 总行程:0.091英寸(2.3毫米)

    产品特点和优势


    低轮廓按钮开关 Series UB 具有多项独特的功能和优势,使其在市场上具备竞争力。主要特点如下:
    - 红绿双色和琥珀蓝双色:提供标准或定制标签。
    - 超级亮LED:提供均匀且明亮的照明。
    - 紧凑型设计:PCB安装和短身结构使其适用于空间受限的应用。
    - 快速开关机制:提供敏感的触发和明显的听觉反馈。
    - 锁定机构:独立于切换机制,提供电路状态的可见和触觉指示。
    - 端子密封:环氧密封端子可防止焊料和溶剂等污染物进入。
    - 多电路选择:可在同一空间节约型外壳内提供瞬时和交替操作电路。

    应用案例和使用建议


    低轮廓按钮开关 Series UB 广泛应用于工业自动化设备、医疗设备、交通运输工具等多个领域。例如,在机械设备中,它可用于启动和停止设备,确保安全和高效的操作。在交通信号系统中,它可以用于控制交通灯的颜色切换。
    使用建议:
    - 在使用前,应确保设备的电源符合开关的额定电压要求。
    - 为延长使用寿命,避免过度用力按压按钮。
    - 定期清洁,保持设备良好的工作状态。

    兼容性和支持


    低轮廓按钮开关 Series UB 与多种电子设备和系统兼容。该产品符合UL和CSA认证标准,保证了其在各个国家和地区应用的安全性和可靠性。此外,制造商还提供详细的安装和维护指南,帮助用户正确安装和使用产品。

    常见问题与解决方案


    1. 问题:安装过程中遇到困难,无法正确安装开关。
    - 解决方案:检查安装孔尺寸是否匹配,并遵循制造商的安装指南进行安装。
    2. 问题:开关在使用中出现异常噪音。
    - 解决方案:确认开关已正确安装,并定期清理开关内部的灰尘和杂物。
    3. 问题:开关出现接触不良的情况。
    - 解决方案:检查接触面是否有污渍或腐蚀,并使用适当的清洁剂进行清理。

    总结和推荐


    低轮廓按钮开关 Series UB 是一款高性能的电子元件,适用于各种复杂的工作环境。其紧凑的设计、强大的电气特性和高机械寿命使其成为众多应用的理想选择。如果您正在寻找一个可靠且高效的开关解决方案,我们强烈推荐您考虑使用低轮廓按钮开关 Series UB。

UB26KKW015D参数

参数
面板开孔尺寸 方形-16.20mm²
开关功能 On-On
开关配置 DPDT
执行器类型 Plunger,Without Cap
电流额定值 5A
机械寿命 200000Cycles
指示颜色 琥珀色
最大交流触点电压 125V
最大直流触点电压 30V
电气寿命 10000Cycles
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售

UB26KKW015D厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB26KKW015D数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB26KKW015D UB26KKW015D数据手册

UB26KKW015D封装设计

查看详情并下载
Symbol
Footprint
3D Model
